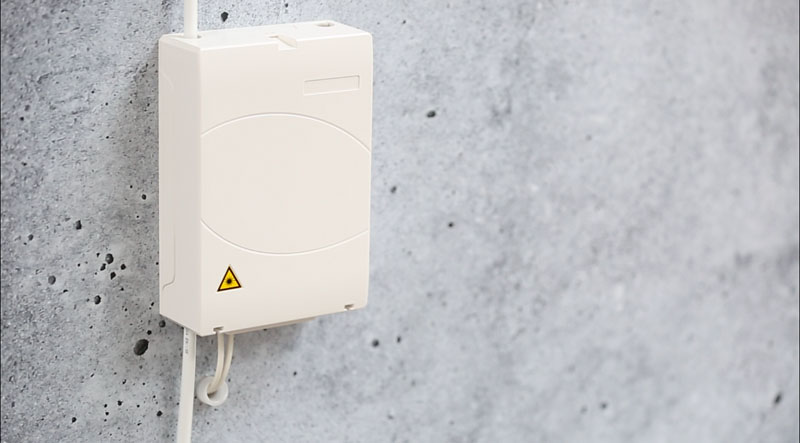

PBI, module en attente de raccordement

PBI Préparation d'un micro module en attente de raccordement

Préparation d’un micro module en attente de raccordement
Sommaire
Étape 1 –
Étape 2 –
Étape 3 –
Étape 4 –
Étape 5 –
Étape 6 –
Étape 7 –
Étape 8 –
Étape 9 –
Étape 10 –

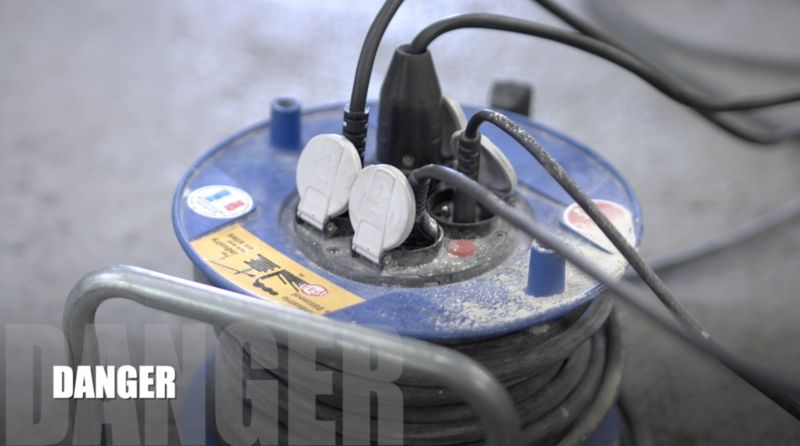

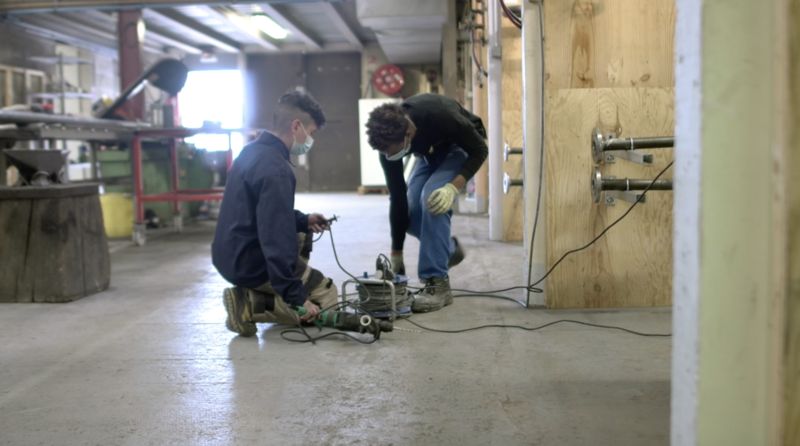

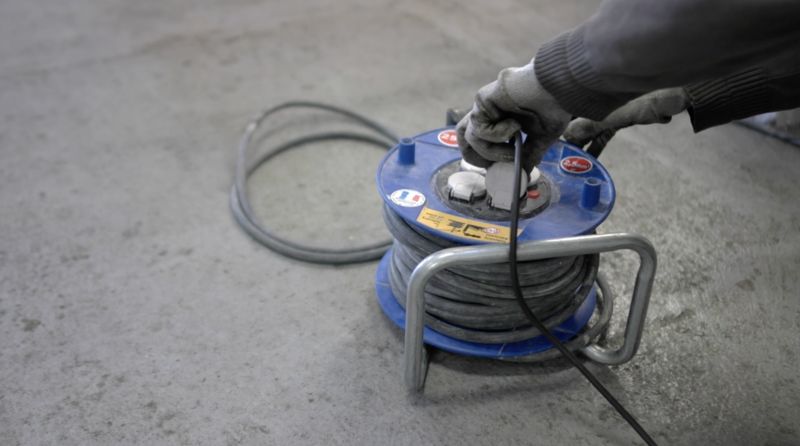

Surcharge touret

Surcharge touret

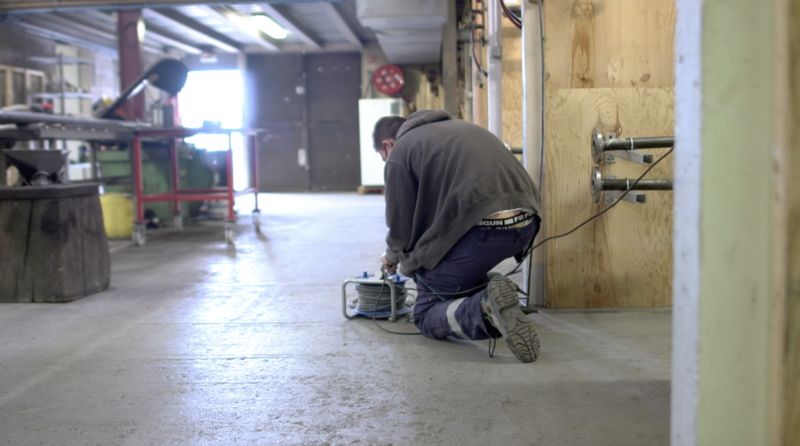

Éviter la surcharge d’un enrouleur.
Sommaire

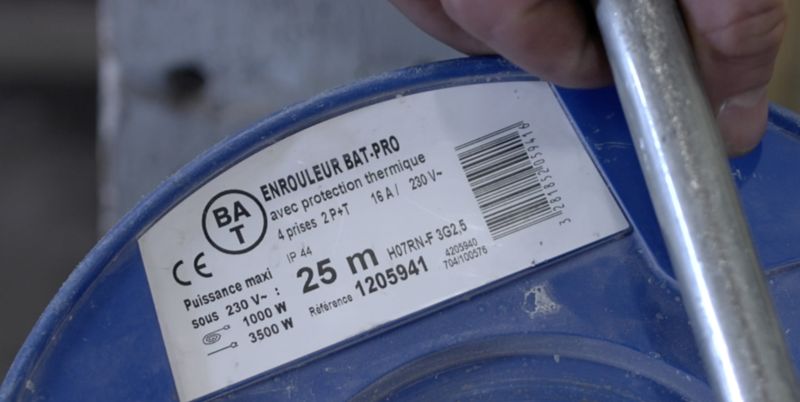

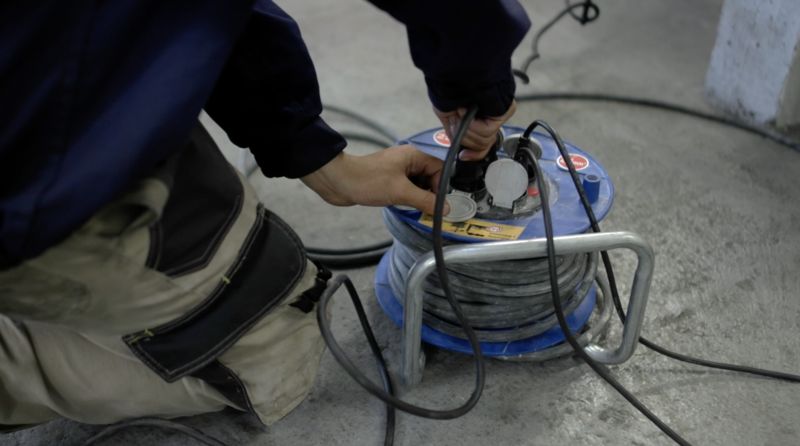

Étape 1 – Utilisation d’un enrouleur.

Avant de brancher un appareil sur un enrouleur, vérifier la compatibilité de la puissance de l’appareil avec la puissance acceptée de l’enrouleur.

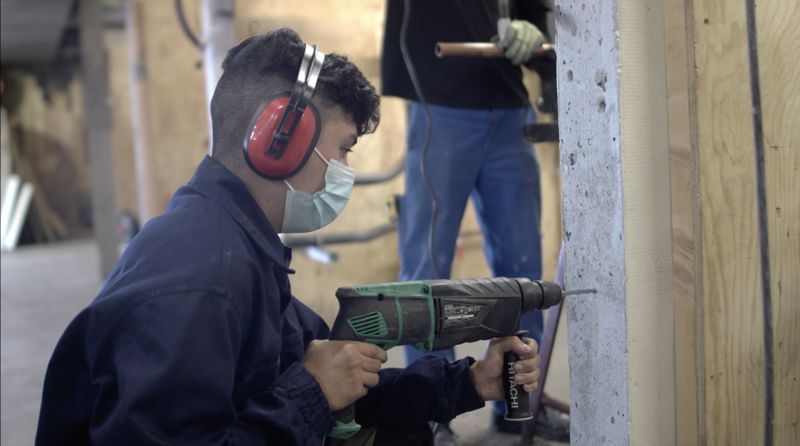

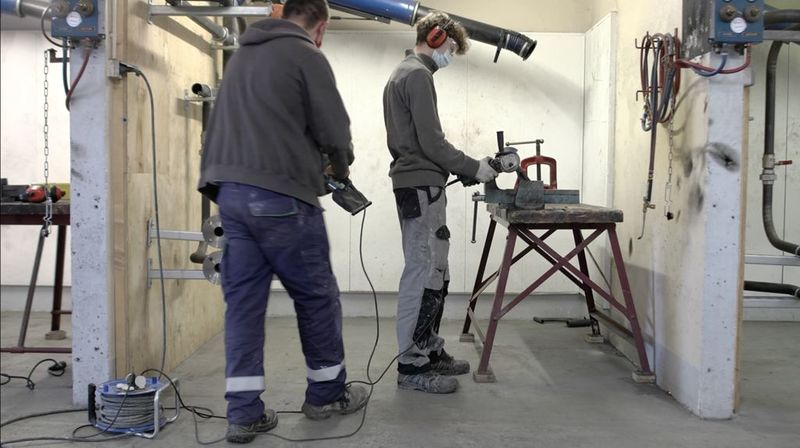

Étape 2 – Branchements multiples d’un enrouleur.

Avant de brancher plusieurs appareils sur un enrouleur, vérifier que la somme des puissances des appareils (indiquées sur les appareils) ne dépasse pas la puissance maxi supportée par l’enrouleur .


Étape 3 – Avant toute utilisation.

Pour toutes utilisations d’un enrouleur, vérifier les indications présentent sur l’enrouleur.



En cas d’accident électrique

En cas d'accident électrique

La « règle des 4 A » est à appliquer systématiquement en cas d’endommagement d’un réseau :

  • Arrêter immédiatement le fonctionnement des engins ou des matériels de chantier (arrêter toutes sources de points chauds).

  • Alerter immédiatement l’exploitant du réseau. Alerter les sapeurs-pompiers puis l’exploitant en cas d’endommagement d’un réseau sensible

  • Aménager une zone de sécurité immédiate dans la mesure du possible : faire éloigner toute personne de la zone ; interdire de fumer ; rediriger la circulation afin de ne pas engorger les voies d’accès et faciliter l’arrivée des secours ; solliciter les forces de l’ordre pour maintenir la zone d’éloignement.

  • Accueillir les secours à leur arrivée et rester à leur disposition.

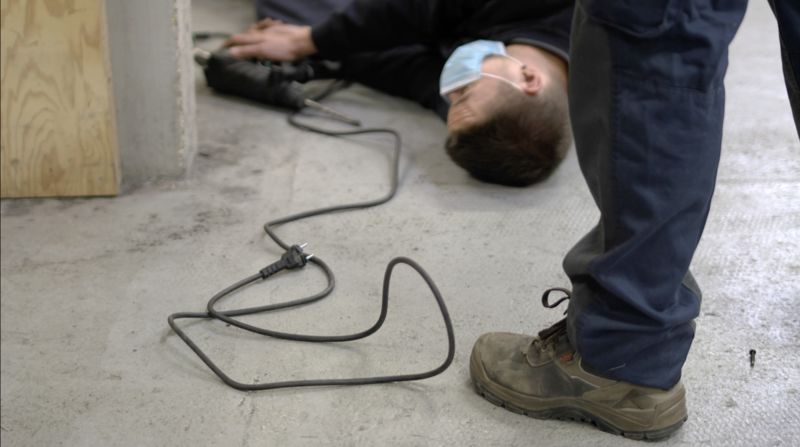

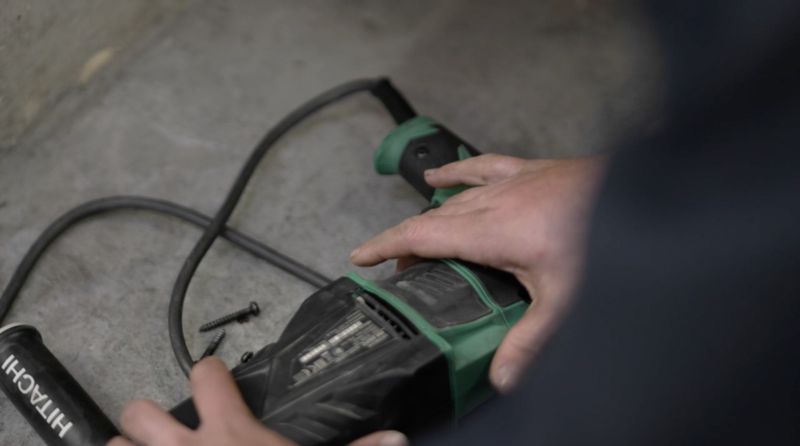

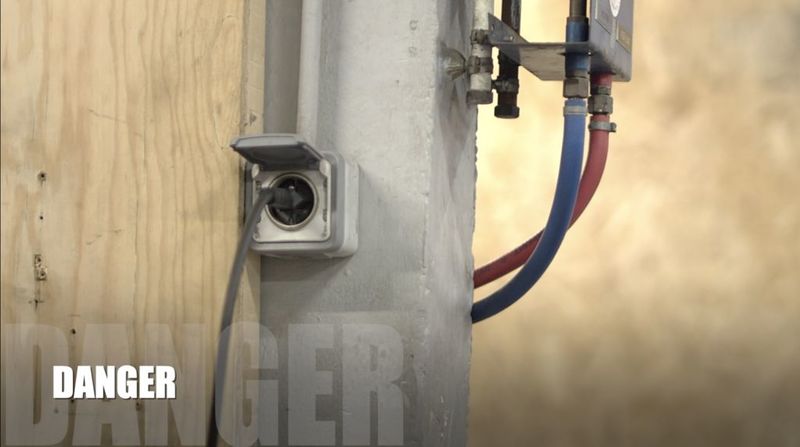

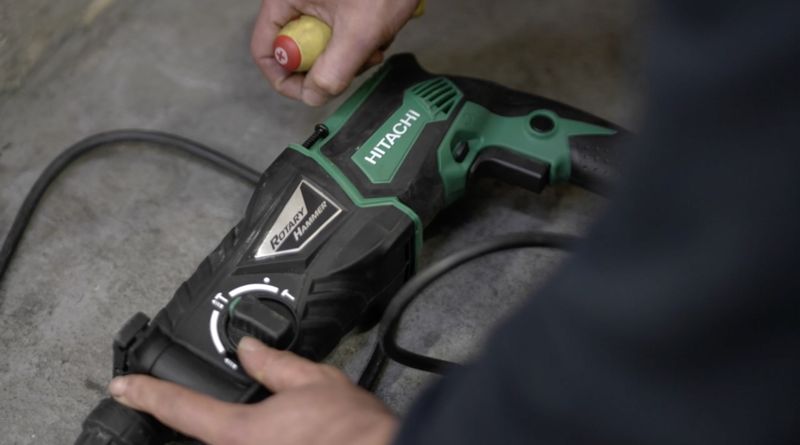

Étape 1 – Exemple d’accident avec appareil électrique sous tension

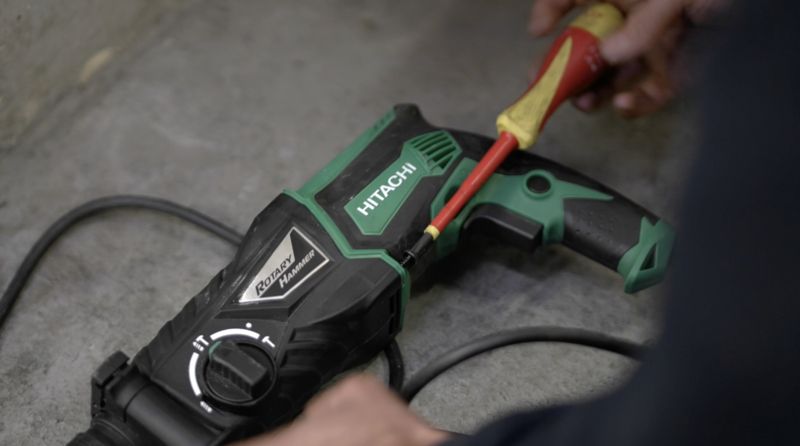

Attention : Toujours vérifier que l’appareil est bien hors tension avant de le démonter.

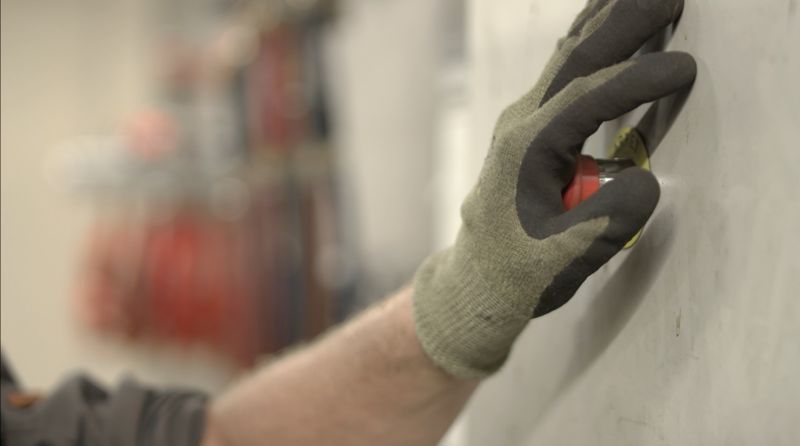

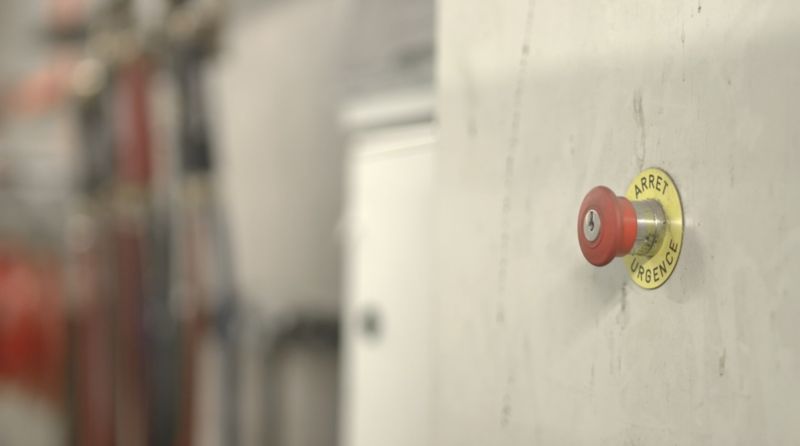

Étape 2 – ARRÊTER (1) : Appuyer sur l’arrêt d’urgence

En cas d’urgence, actionner le coup de point de l’armoire électrique.

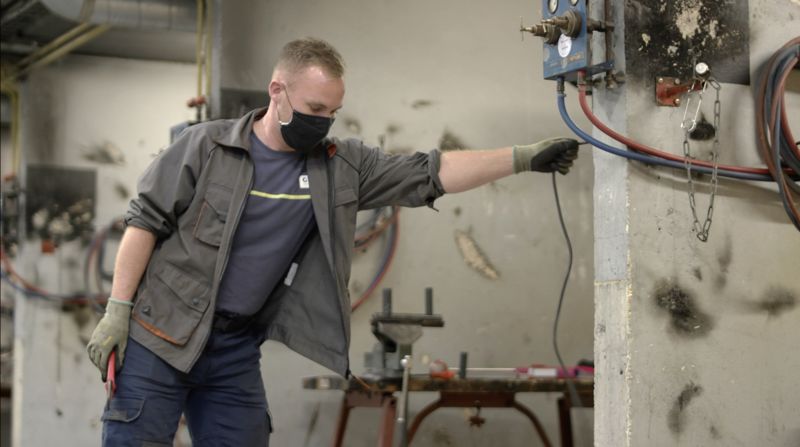

Étape 3 – ARRÊTER (2) : Débrancher l’appareil manipulé par une personne électrisée.

Après analyses des risques, s’assurer qu’il n’y ait plus de dangers ni pour la personne électrisée, ni pour la personne qui porte secours.


Étape 4 – ALERTER (1)

Contacter le 15, 18 ou 112 et décrire la situation, donner l’adresse et le numéro de contact pour le suivi d’intervention.


Étape 5 – ALERTER (2) :  sécuriser la victime,  exemple de mise en « PLS »

Appliquer les gestes de premiers secours y compris sans avoir reçu de formation « SST ».

La mise en PLS est nécessaire si la personne est inconsciente (ne réagit pas, ne serre pas la main sur demande).

Si la personne est consciente, ne pas la bouger.

Étape 6 – AMENAGER :  sécuriser l’environnement
  • Faire éloigner toute personne de la zone ;
  • Interdire de fumer ;
  • Rediriger la circulation afin de ne pas engorger les voies d’accès et faciliter l’arrivée des secours ;
  • Solliciter les forces de l’ordre pour maintenir la zone d’éloignement.

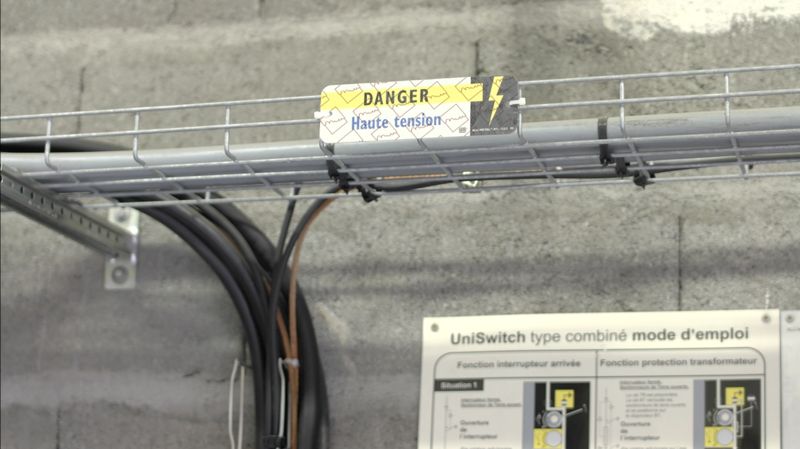

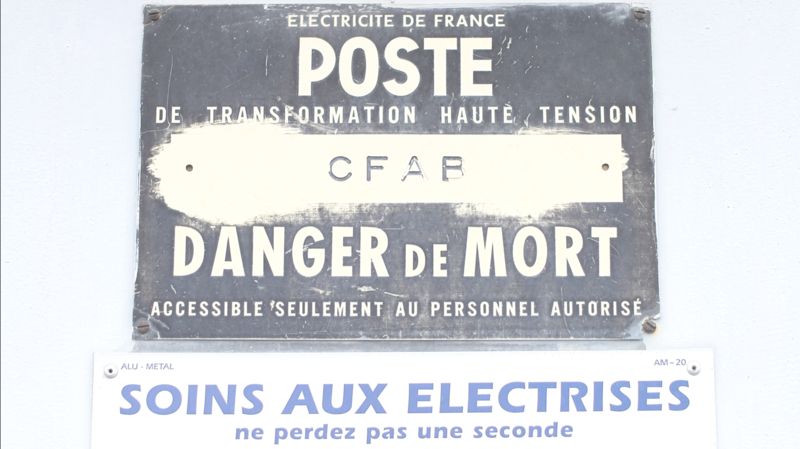

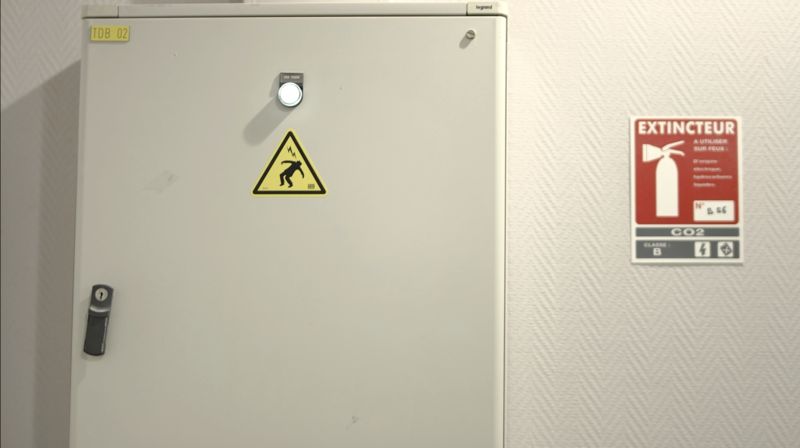

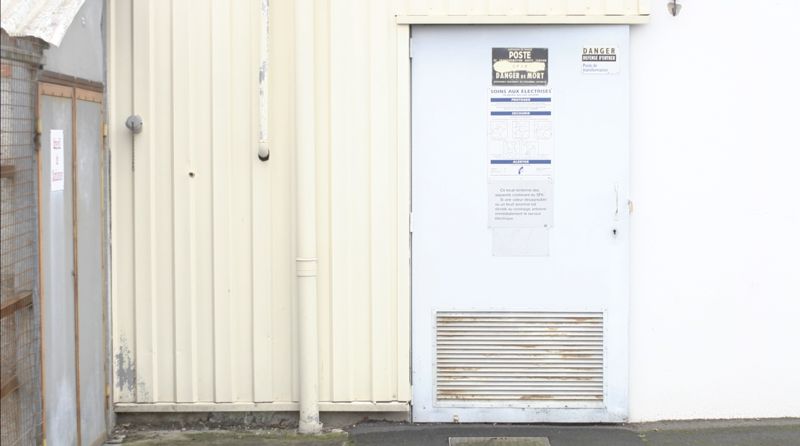

Signalétique

Signalétique

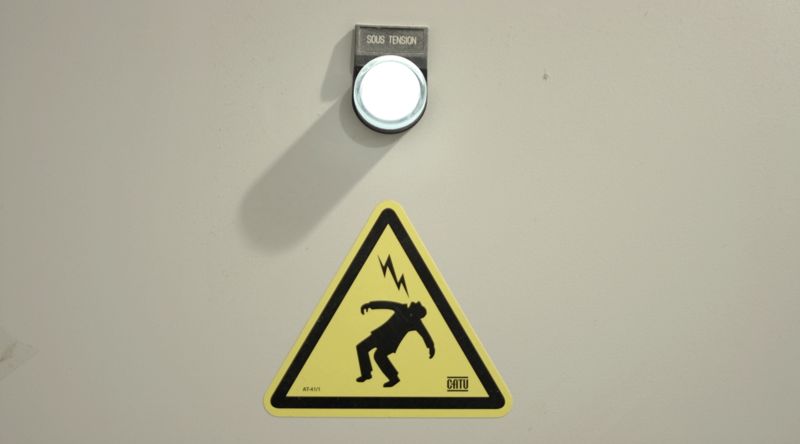

Lorsque le symbole représentant un danger électrique est affiché, il est interdit d’ouvrir cette armoire sans habilitation.

Sommaire

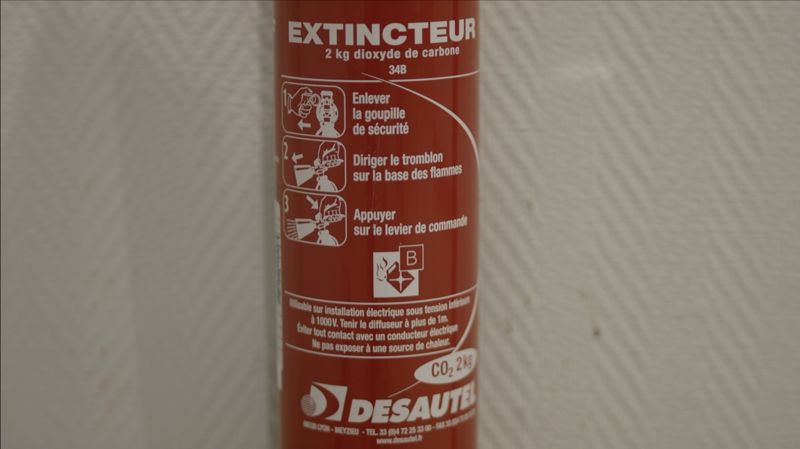

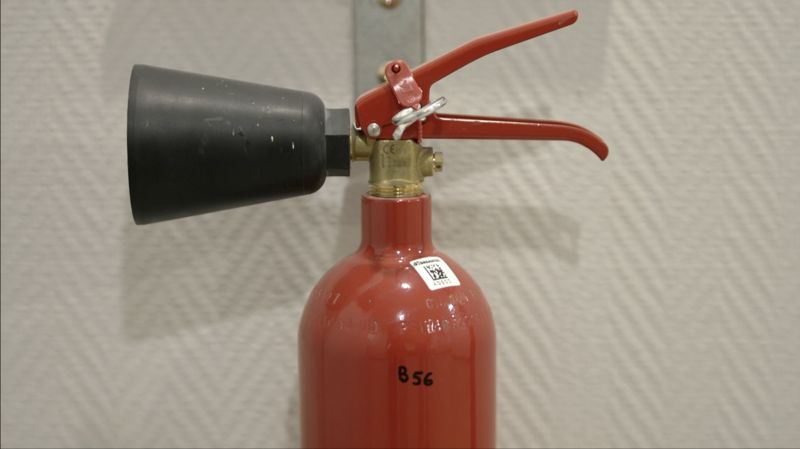

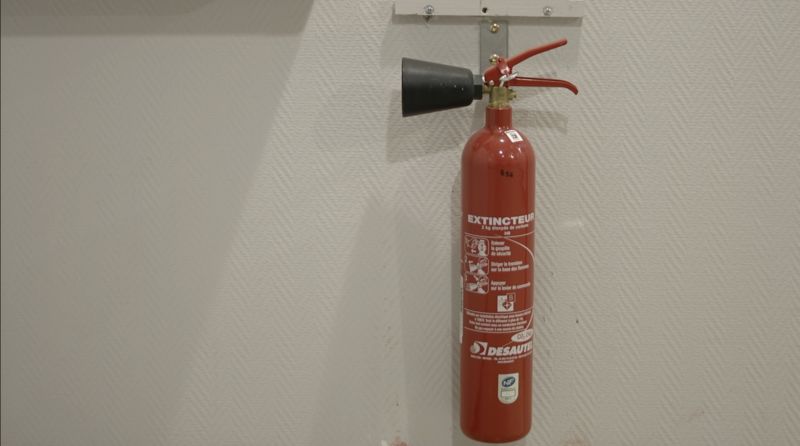

Étape 1 – En cas de fumées ou d’incendie dans une armoire électrique.

Vérifier que l’extincteur soit adapté aux feux électriques. Lire les indications sur l’extincteur.

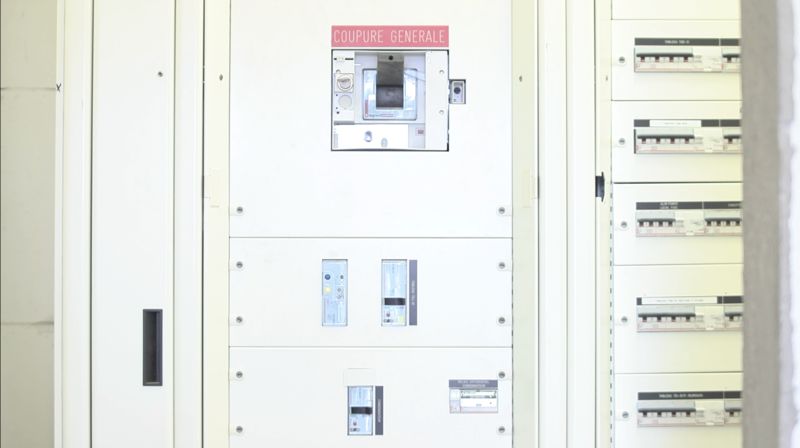

Étape 2 – A proximité d’un local électrique.

Il est formellement interdit d’entrer dans un local électrique sans habilitation. Cependant, les gestes de premiers secours s’appliquent après avoir étudier les risques.

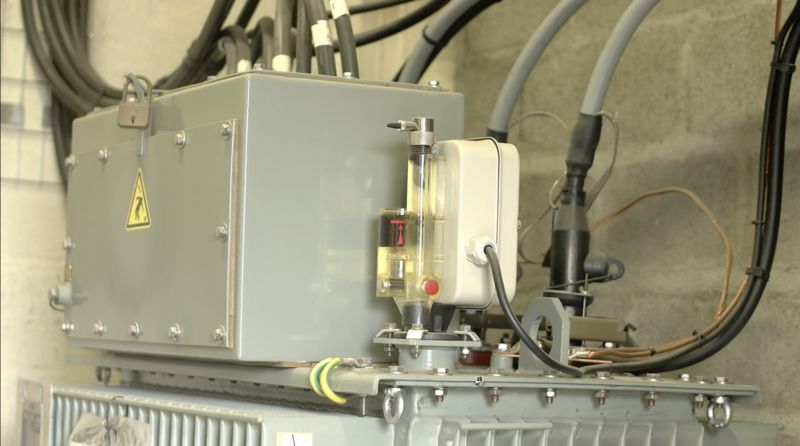

Étape 3 – A proximité d’appareils électriques.

Sans habilitations, il est interdit de travailler à proximité de tout appareil électrique.

Préparation d’un micro module en attente de raccordement

Préparation d'un micro module en attente de raccordement

Préparation d’un tube (appelé aussi micro module) en attente de raccordement
Sommaire
  •

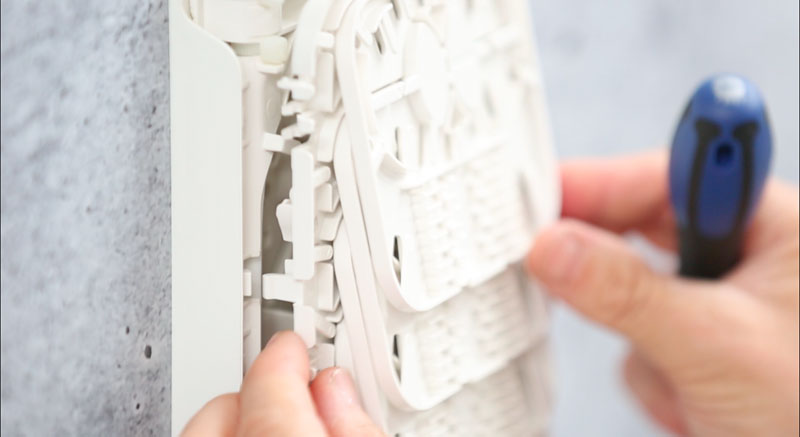

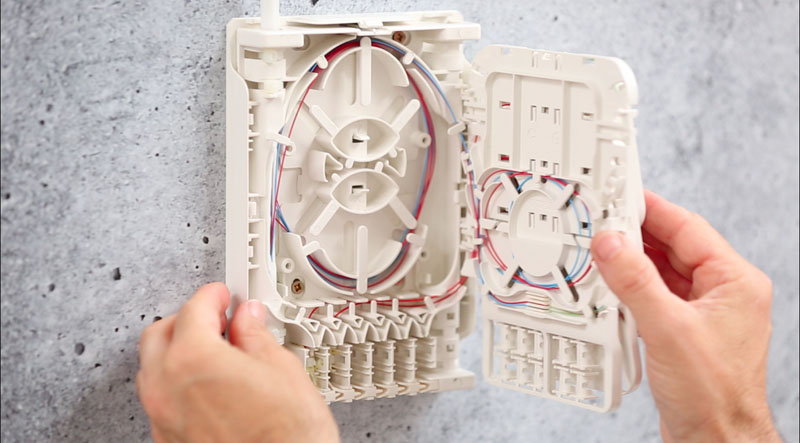

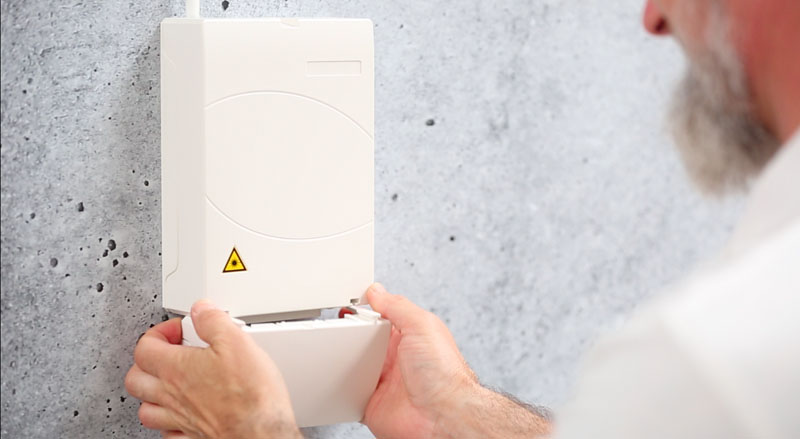

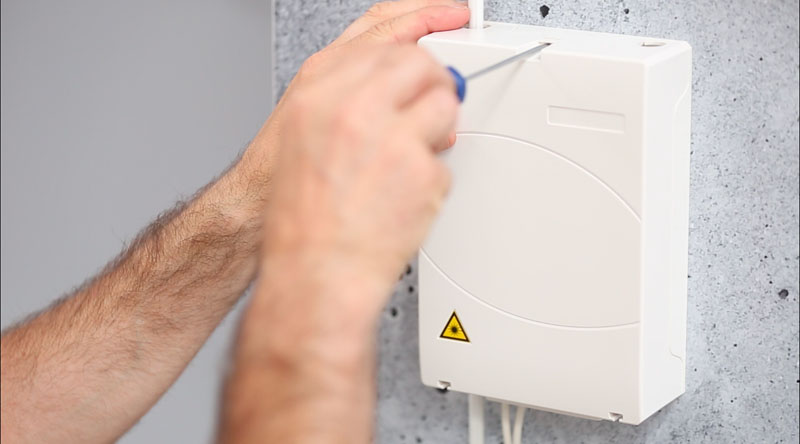

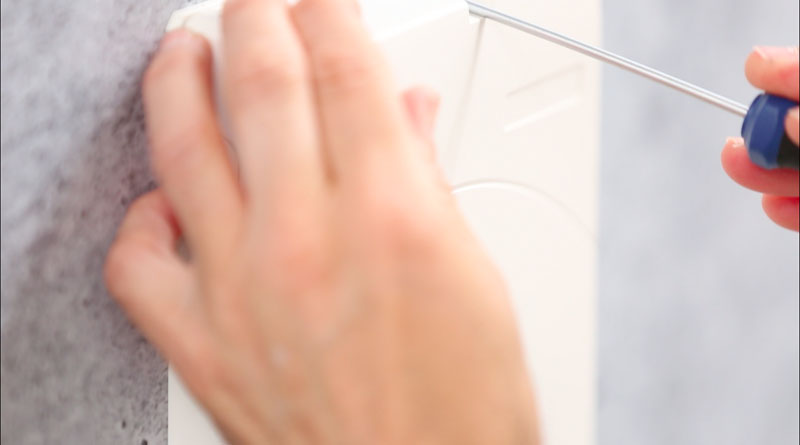

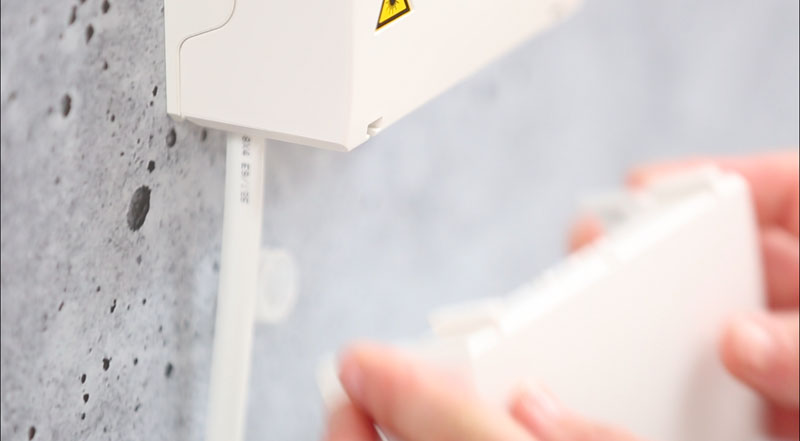

Étape 1 – Ouverture du boîtier BPEO T0

Désengager une patte d’accroche en la poussant vers l’intérieur tout en prenant appui sur le corps.

Insérer le tournevis dans l’encoche et le tourner de 90°.

Faire de même pour désengager l’autre patte d’accroche.

Finir d’extraire le couvercle en faisant levier si nécessaire avec le tournevis alternativement de haut en bas pour sortir le capot.

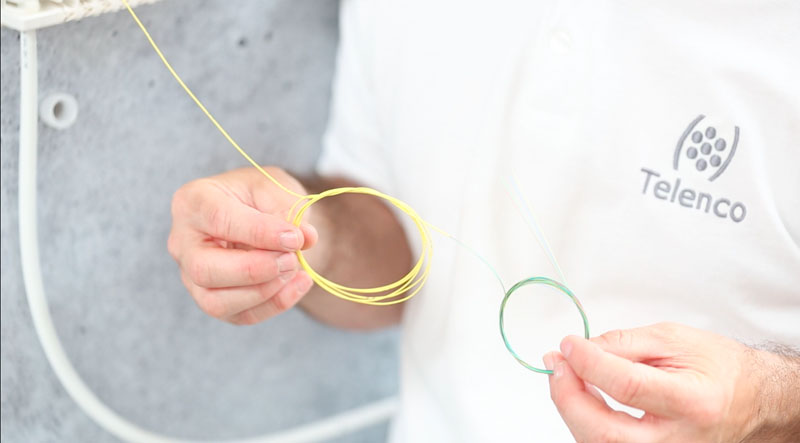

Étape 2 – Sélection du tube (micro-module) à mettre en attente

Sortir de la zone de lovage les tubes en passage.

Sélectionner le tube à mettre en attente.

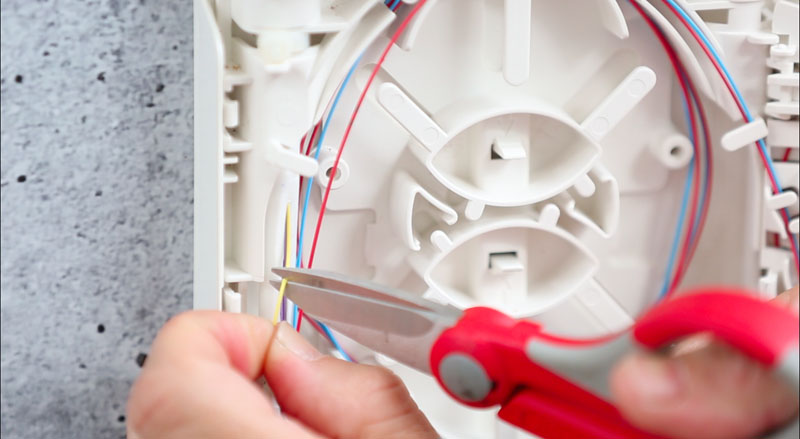

Couper le tube choisi au milieu de sa longueur.


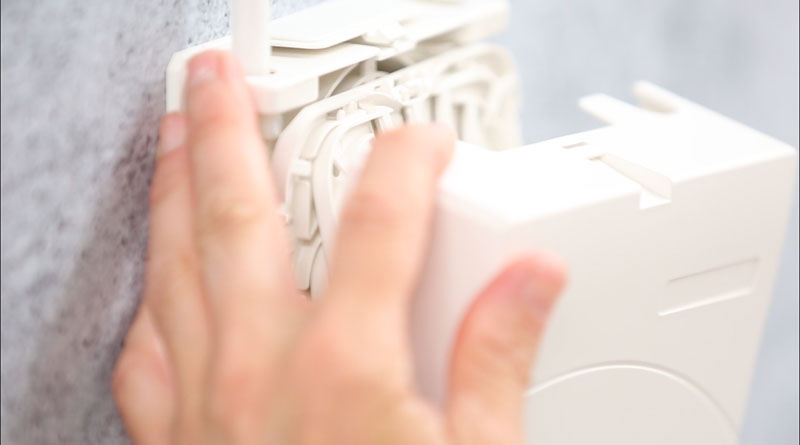

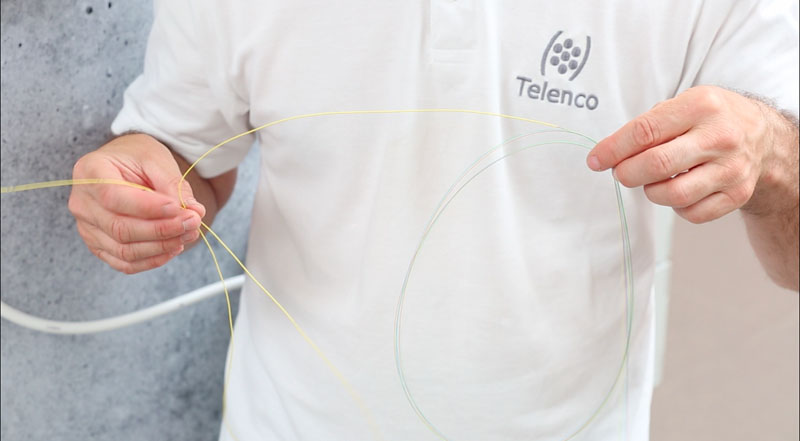

Étape 3 – Routage du tube choisi et lovage des tubes en passage

Envoyer le tube coupé vers la face avant.

Lover proprement dans la zone de stockage les tubes en passage ainsi que la moitié restante du tube coupé précédemment.

Sécuriser le toron de tubes avec le ruban auto-agrippant.

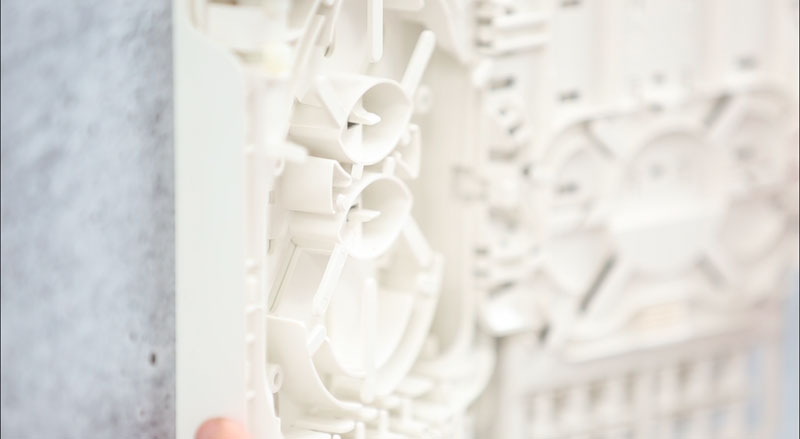

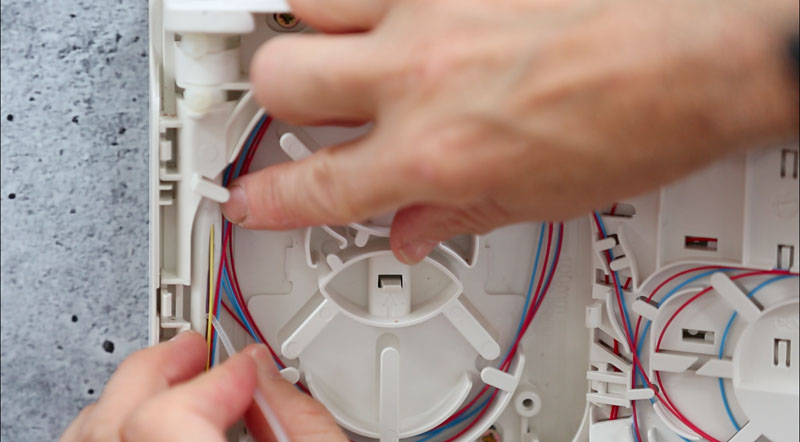

Étape 4 – Organisation des tubes depuis la face avant

Arranger correctement les tubes afin qu’ils ne gênent pas lors des diverses manipulations.

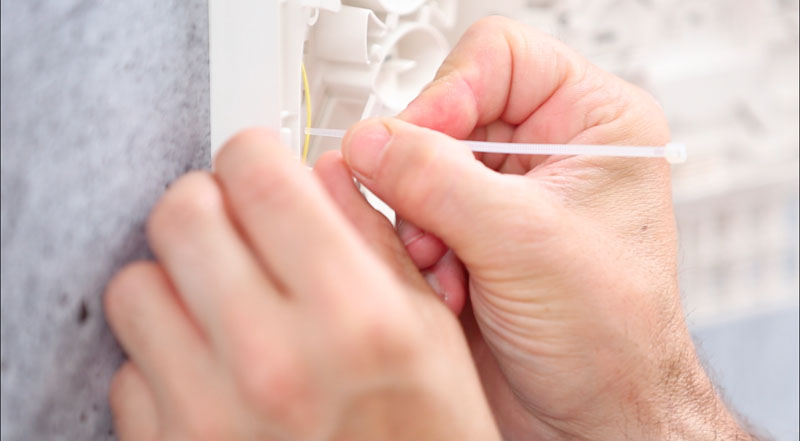

Étape 5 – Dégainage du tube

Présenter le tube dans le boitier.

Retirer la gaine du tube 1 cm après le doigt de guidage du boitier BPEO.


Étape 6 – Dégraissage des fibres

Dégraisser les fibres avec le produit adapté et les lingettes appropriées.

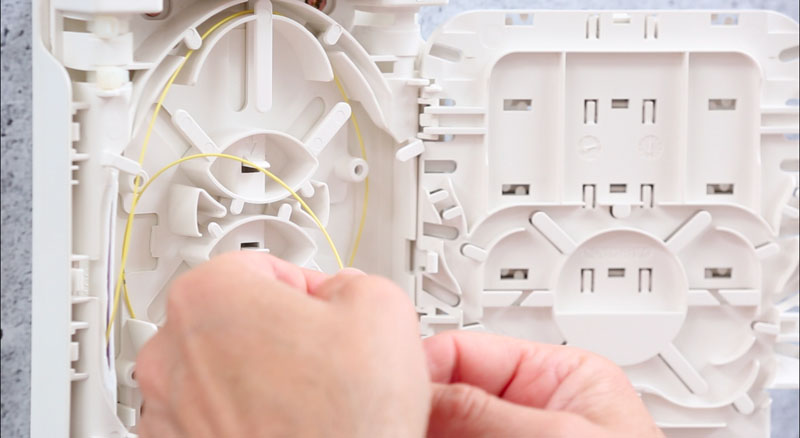

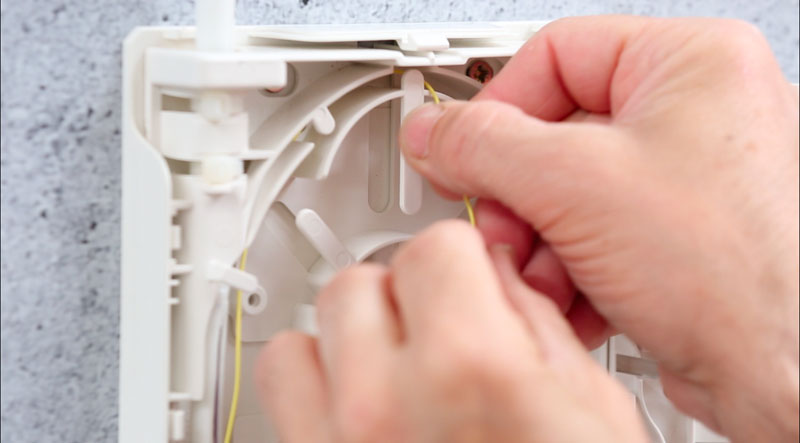

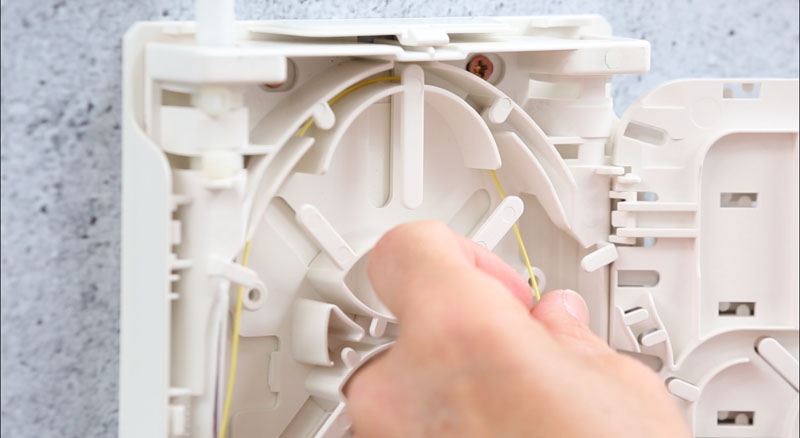

Étape 7 – Routage du tube dans le boîtier

Si des tubes sont déjà en place, retirer la plaquette de maintien déjà installée pour placer le nouveau tube.

Si aucun tube n’est installé, détacher une plaquette de maintien de la plaque d’.outils.

Organiser proprement les tubes dans le boîtier.

Utiliser l’outil rouge pour retirer ou placer la plaquette de maintien.

Nota: La plaquette doit être insérée avec les volet de verrouillage orientés vers le haut afin de bien retenir les tubes.

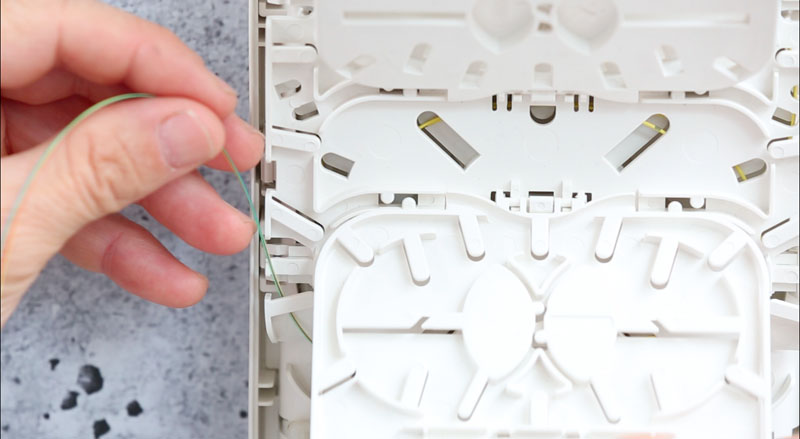

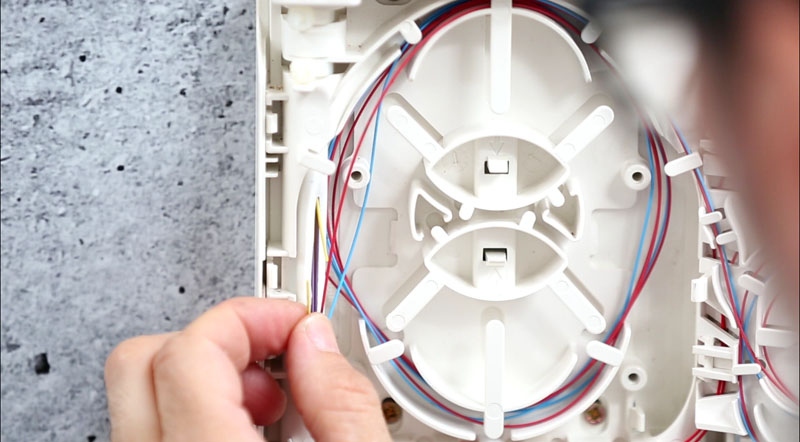

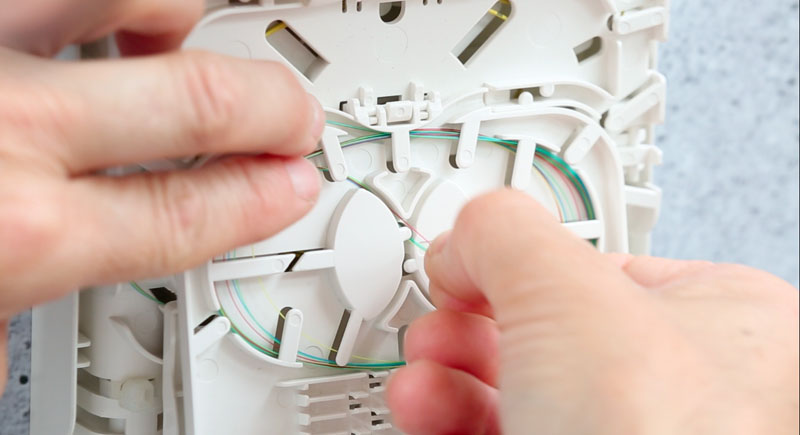

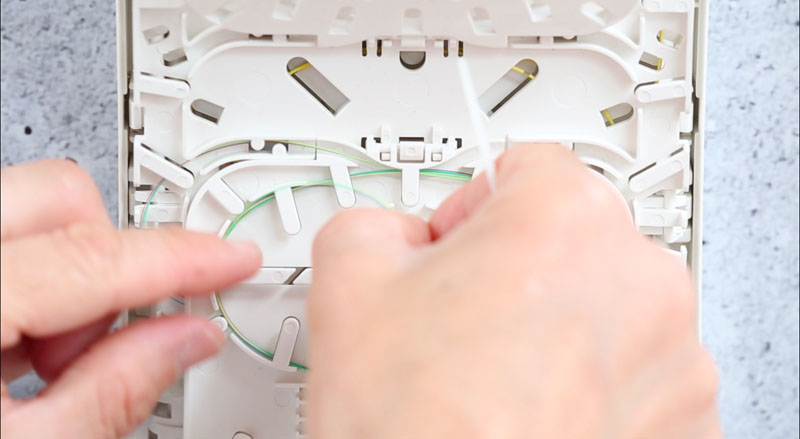

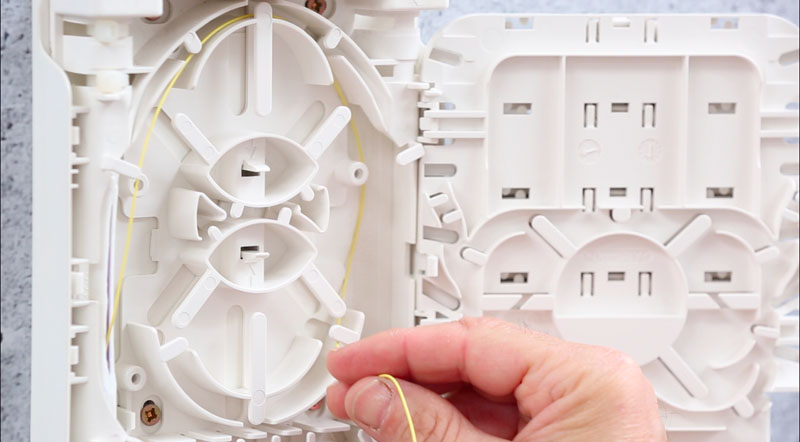

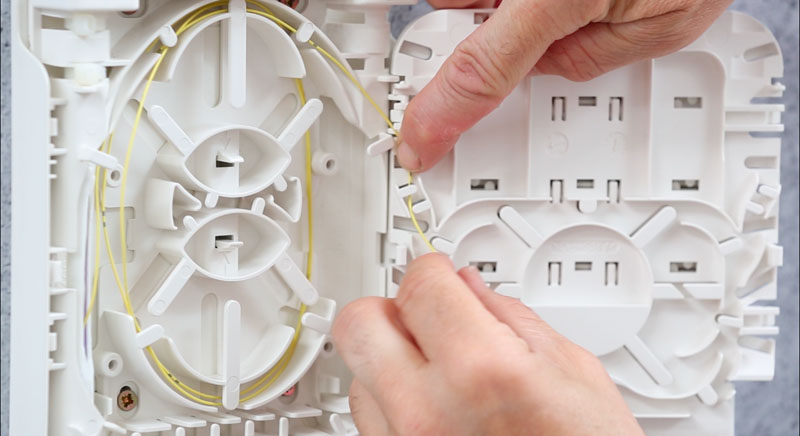

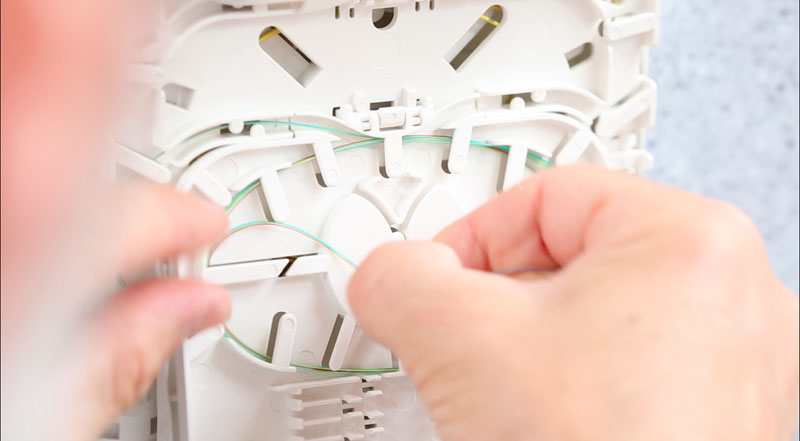

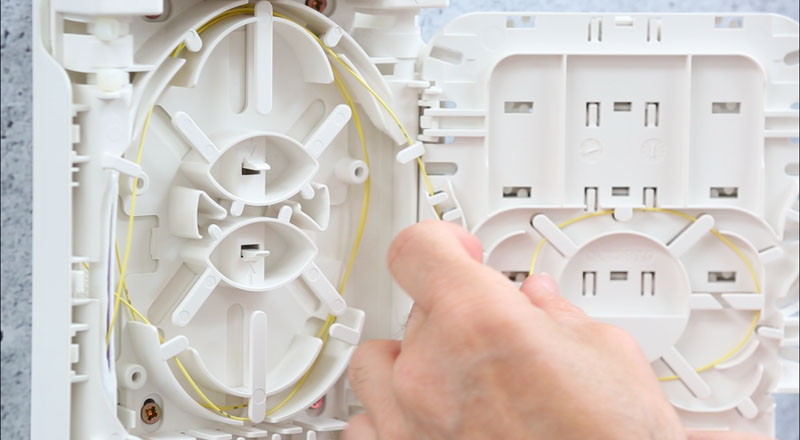

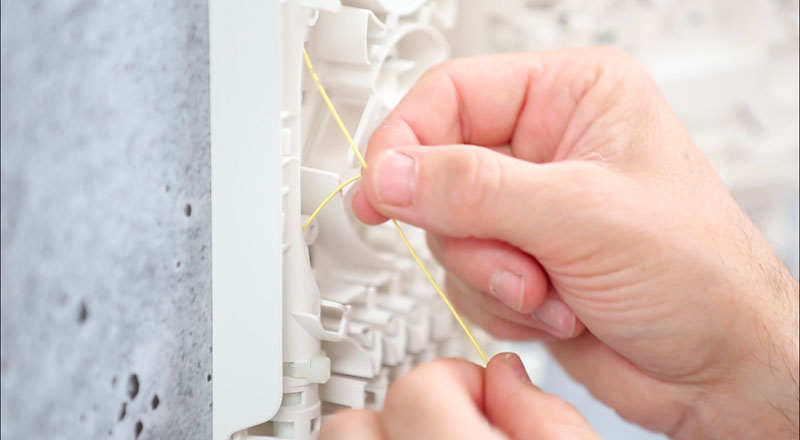

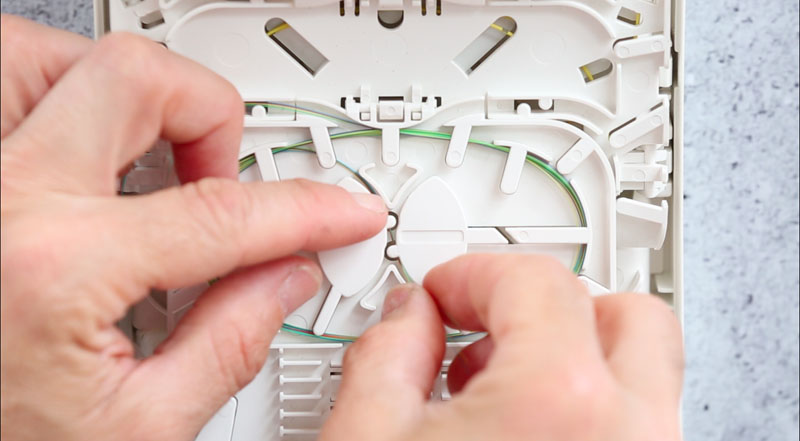

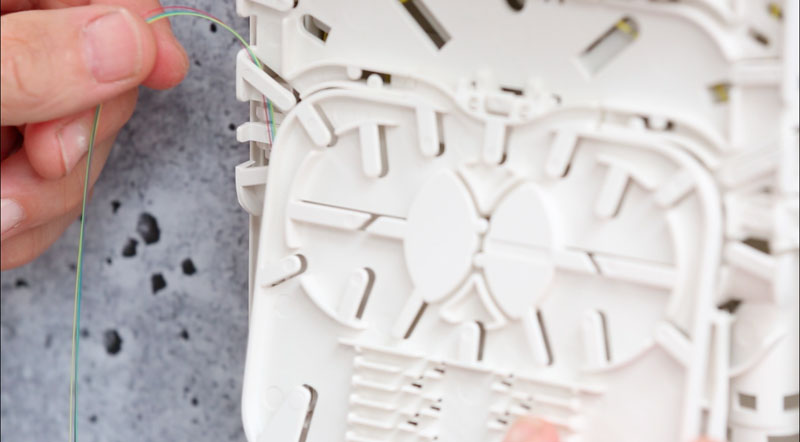

Étape 8 – Routage des fibres nues 250µm dans le boîtier et la cassette

Depuis le doigt de guidage du boîtier, router les fibres jusqu’à l’entrée de la cassette choisie.

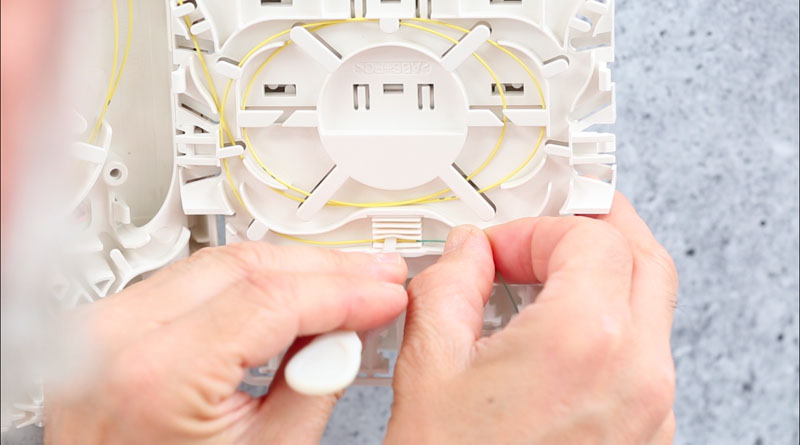

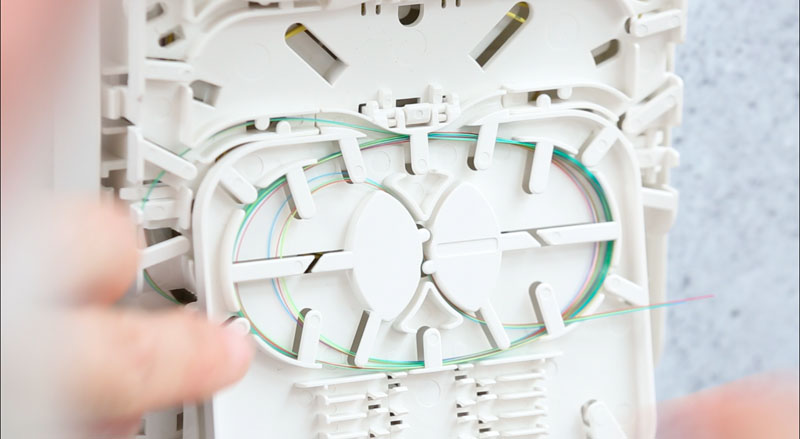

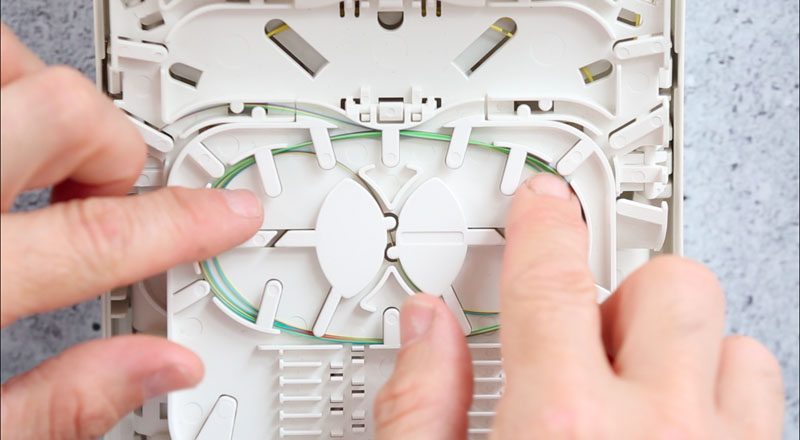

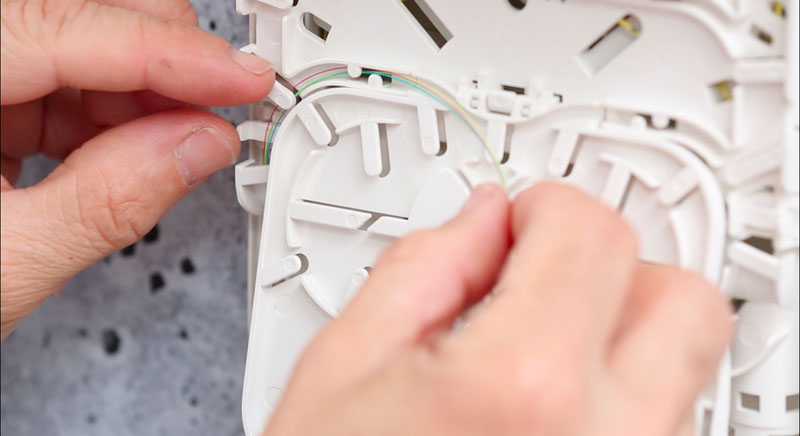

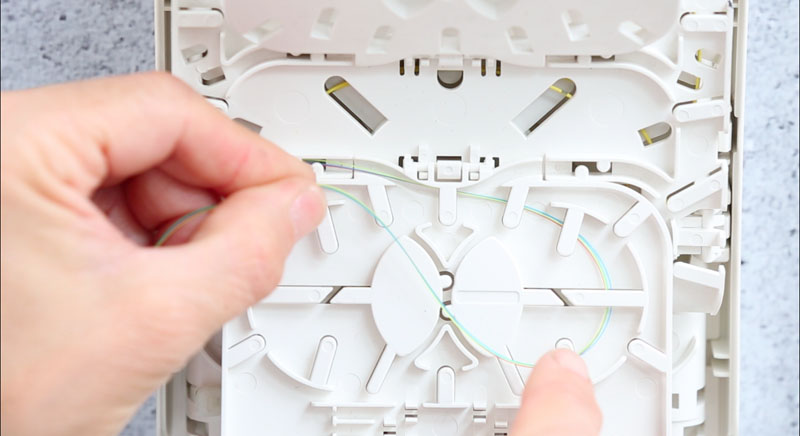

Lover les fibres en attente dans la cassette.

ASTUCE: Pour faciliter le retrait des fibres plus tard, lors du dernier tour faire passer les fibres par le milieu de la cassette.

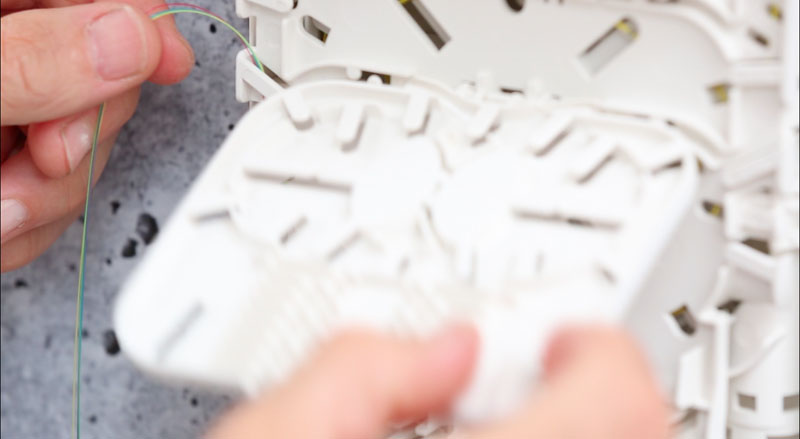

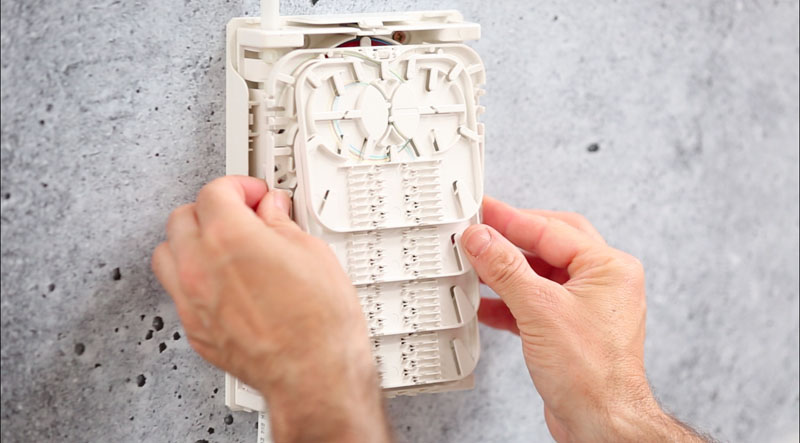

Étape 9 – Baisser les cassettes et ranger la plaquette d’outil

Vérifier que toutes les fibres sont bien disposées.

Clipser le couvercle transparent sur la cassette.

Baisser les cassettes.

Ranger la plaque d’outils sur la première cassette.

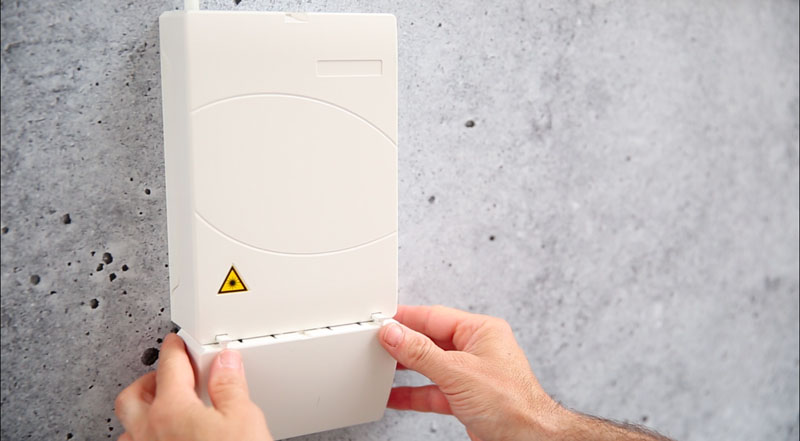

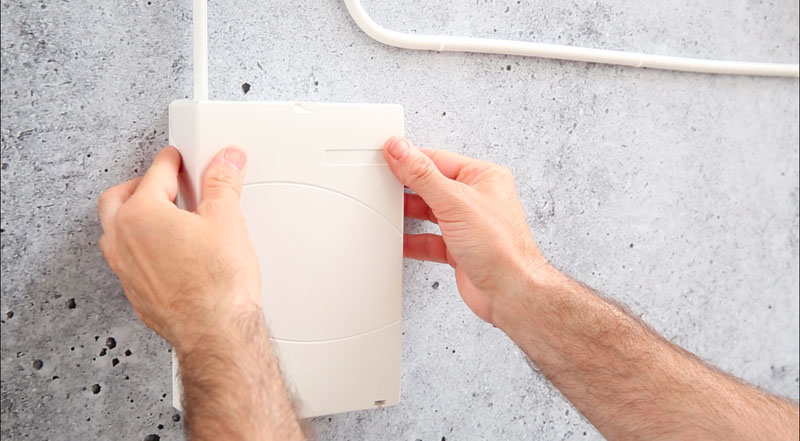

Étape 10 – Fermeture du boîtier

Vérifier que tous les éléments soient correctement fixés ou maintenus.

Vérifier qu’aucune fibre ne risque d’être coincée lors de la fermeture du capot.

Vérifier la tension et les contraintes des fibres.

Vérifier la propreté et le bon positionnement du joint et la propreté de la zone d’étanchéité à l’intérieur du capot.

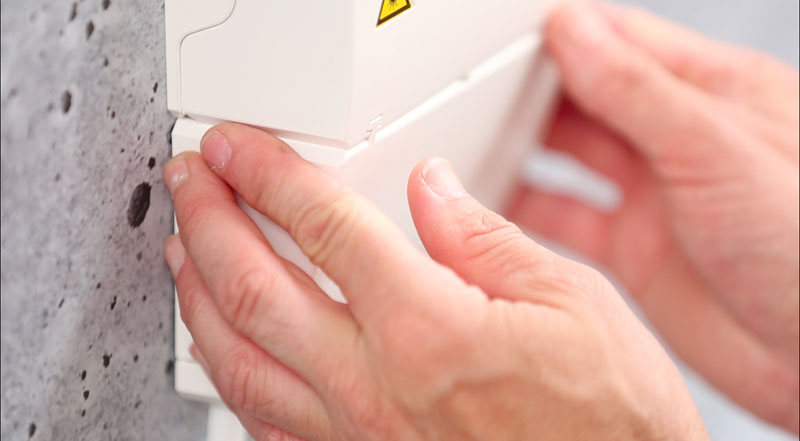

Présenter le capot au dessus du corps.

Pousser le capot vers le bas pour engager les pattes d’accroche dans le corps. Veiller à ce que les doigts de guidage du couvercle à l’avant et à l’arrière soient bien engagés dans le corps.

Appuyer avec les doigts alternativement sur les pattes à gauche et à droite du couvercle, prévu à cet effet, jusqu’à ce que les pattes d’accroches soient bien clippées sur le corps



PBI, mise en œuvre du câble de raccordement abonné

PBI Mise en oeuvre du câble de raccordement abonné

Mise en en œuvre du câble de raccordement abonné (PBI Eline)
Sommaire
Étape 1 –
Étape 2 –
Étape 3 –
Étape 4 -Souder
Étape 5 –
Étape 6 –
Étape 7 –
Étape 8 –
Étape 9 –
Étape 10 –

Soudure par fusion des fibres optiques

Soudure par fusion des fibres optiques

Réaliser un déploiement de câble souterrain par aiguillage de conduite

Sommaire
Étape 1 – Préparation des accessoires

Matériel nécessaire : soudeuse, cliveuse, pince à dénuder, lingettes non pelucheuses, alcool isopropylique et protections d’épissure thermorétractables (smooves).

Étape 2 – Dénudage et nettoyage de la fibre

Dénuder sur 3/4 cm, nettoyer la fibre dénudée avec l’alcool isopropylique avant de cliver.

  Ne plus toucher avec les doigts la fibre une fois nettoyée.
Étape 3 – Clivage de la fibre

Positionner la fibre dans la rainure adaptée du guide fibre (250 ou 900 µm), la gaine 250 ou 900 µm à la graduation 10 en faisant attention que la partie dénuée prenne bien appui sur les 2 patins.

Étape 4 – Positionnement de la fibre dans la soudeuse

Positionner la fibre dans la soudeuse en plaçant son extrémité entre l’alignement des électrodes et le bord de la gorge en V, fermer le clapet de maintien de la fibre.

  Attention de ne pas cogner l’extrémité de la fibre au risque d’altérer la qualité du clivage.
Vous devez maintenant répéter ces opérations pour la seconde fibre.

Étape 5 – Choix des programmes de la soudeuse

Utiliser le programme de soudure adapté au type de fibre à souder, de même que le programme du four adapté au type de smoove utilisé.

Exemple : SM monomode, MM multiomode et BIF monomode G657.

Étape 6 -Déclenchement du processus de soudure

Fermer le capot pour déclencher le processus de soudure (la fonction démarrage auto doit être activée sinon appuyer sur la flèche verte du clavier)

Étape 7 – Réalisation de la soudure

Trois critères d’évaluation sont à observer : la qualité de l’image des fibres soudées (bon alignement des cœurs, absence de poussière ou de bulle d’air etc…), l’estimation de la perte donnée par la machine et la résistance de la fibre au test de traction (à ne pas désactiver).

Étape 8 – Evaluation de la soudure

Avant ouverture du capot, rapprocher le smoove au plus près de la soudeuse, le centrer au niveau de la soudure en s’assurant que le rétreint se fera bien sur les gaines de protection des fibres et non sur la fibre nue. Positionner ainsi le smoove au centre du four. L’activation du four se fait automatiquement si cette fonction a été préalablement sélectionnée dans les paramètres de la machine sinon appuyer sur la résistance jaune du clavier.

Étape 9 – Positionnement du smoove et rétreint

A l’issue du rétreint, positionner le smoove sur le plateau de refroidissement avant de passer à la soudure d’autres fibres. Ensuite positionner les smooves dans la cassette et procéder au lovage des fibres.

Localisation visuelle de défauts sur fibre optique

Localisation visuelle de défauts sur fibre optique

Localiser un défaut sur une fibre optique et identifier des liens grâce au VFL TED Equipement.

Sommaire
Étape 1 – Règle de sécurité

Le localisateur visuel de défauts (ou crayon optique) émet une lumière rouge à une puissance de sortie de 10 mW. Ne pas visualiser directement le faisceau lumineux ou le diriger vers une autre personne. Replacer systématiquement le bouchon de protection après usage.

N’allumer l’appareil que lorsque le bouchon de protection est en place ou qu’un connecteur est fixé sur la sortie.

Étape 2 – Allumage et paramétrage

Appuyer sur le bouton PWR. Le localisateur émet un signal continu ou pulsé selon le paramétrage choisi avec le bouton MOD.

Étape 3 – Raccordement sur la fibre

Le localisateur visuel de défauts est compatible avec toutes les connectiques avec férule de 2,5 mm. Pour les férules de 1,25 mm, l’usage d’un adaptateur est nécessaire.

Étape 4 – Longueur de la fibre à identifier

Le localisateur peut être utilisé sur des liens allant jusqu’à 10 km. Au delà, quelque soit la puissance d’un crayon optique, le faisceau lumineux ne peut pas être perçu.

Étape 5 – Localisation de l’extrémité

L’extrémité d’une liaison optique est détectée par la présence du signal lumineux. C’est une fonction très utilisée pour le brassage des jarretières dans les armoires de rue ou dans les baies.

Étape 6 – Localisation du défaut dans le parcours (courbure par exemple)

Du fait de la forte réflexion de la lumière au passage d’une contrainte (macro-courbure) ou à la coupure d’une fibre, cet appareil est très utilisé pour corriger des défauts, à l’origine de pertes optiques importantes, sur la partie visible des fibres.

Étape 7 – Eteindre l’appareil

Après usage, éteindre le localisateur et placer le bouchon de protection sur la sortie optique.

Déploiement aérien (1)

Déploiement aérien sur console traverse en appui d'extrémité

Installation d’une CT8 en tête d’un appui non-perçable pour l’ancrage simple d’un câble FO

Sommaire
Étape 1 – Pièces et outils

3. Marteau rivoir manche quadri-matières
4. Pince multiprise TED FALCO longueur 250mm
5. Cisaille à feuillard BCT
7. Pince de serrage pour collier
8. Cercleuse à feuillard à vis BTS TELENCO
10. Semelle traverse 8 trous CT8
17. Feuillard SB207 AISI430
18. Boucle standard B20 x2
20. Pince d’ancrage fibre optique ACADSS 6C
+ Collier noir double fermeture 9x180mm x2
+ Tenaille russe TED longueur 250mm ou Pince coupante de côté TED

Étape 2 – Découpe des bandes de feuillard

Prendre la longueur nécessaire de feuillard et couper deux bandes de même longueur.

Étape 3 – Préparation et installation des bandes de feuillard dans la console-traverse

Installer les boucles à feuillard sur les bandes précédemment coupée, puis installer les bandes de feuillard dans la console-traverse.

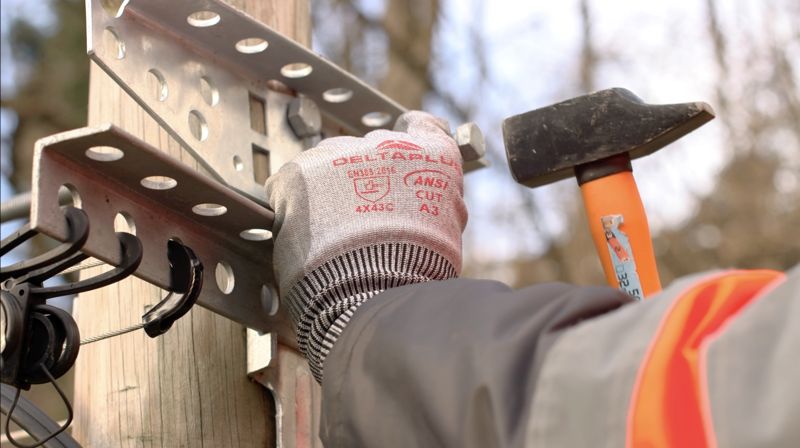

Étape 4 – Installation de l’armement

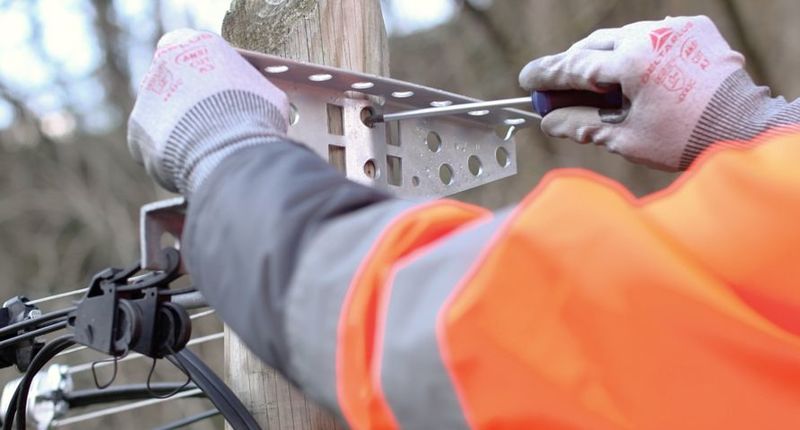

Installer la console-traverse à la hauteur voulue et utiliser la cercleuse à feuillard pour sécuriser le tout.

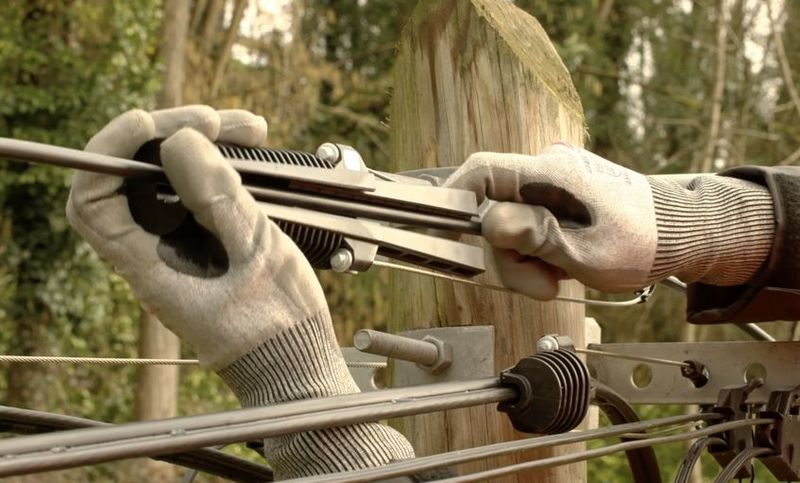

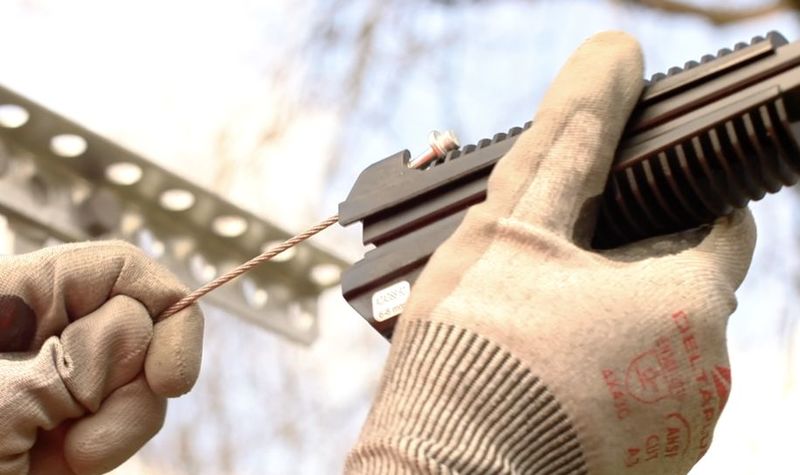

Étape 5 – Installation du câble

Utiliser une pince d’ancrage adaptée au diamètre du câble et respecter les tensions de pose préconisées par le fabricant.

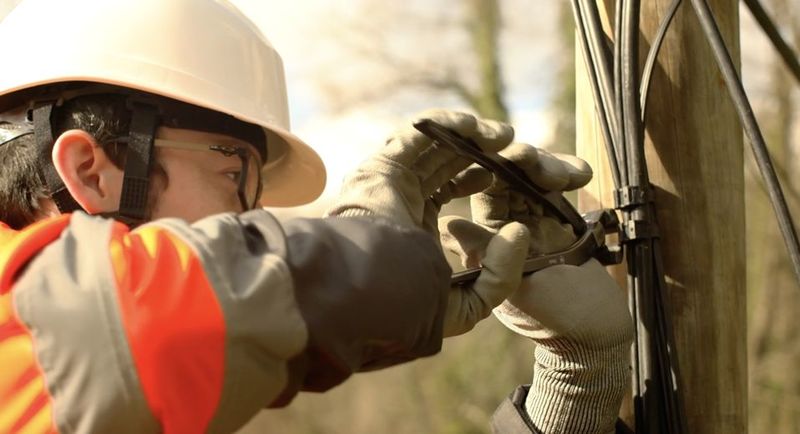

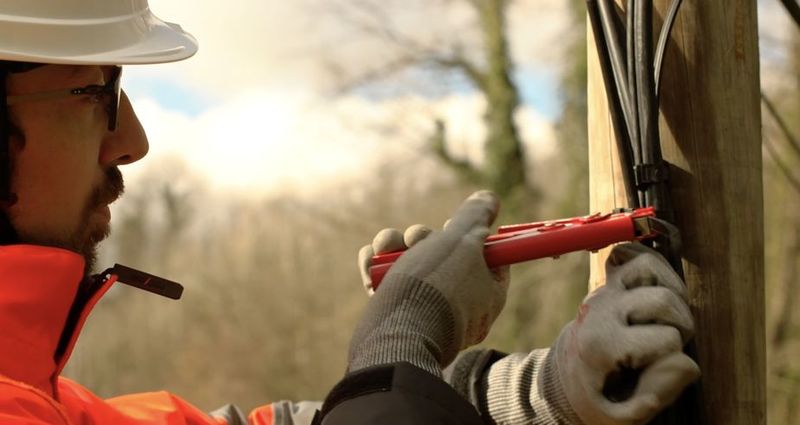

Étape 6 – Gestion de la descente de câble le long du poteau

Installer le câble dans le dispositif de support de câble existant pour éviter tout frottement avec le poteau ou tout autre élément.

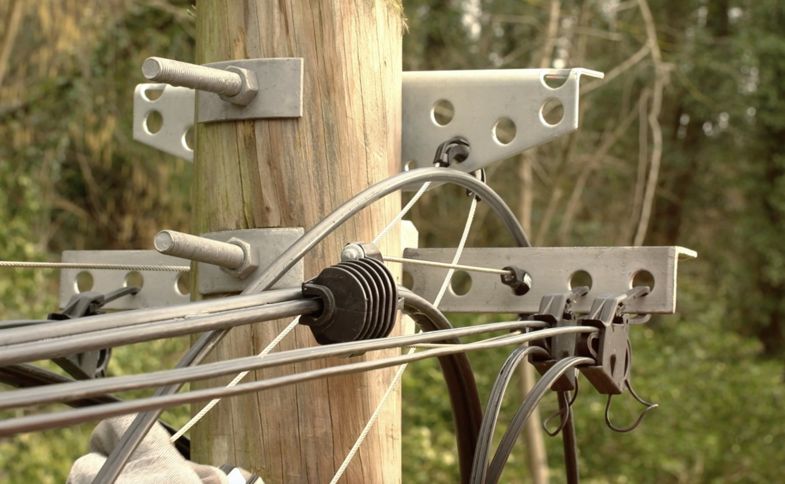

Déploiement aérien (2)

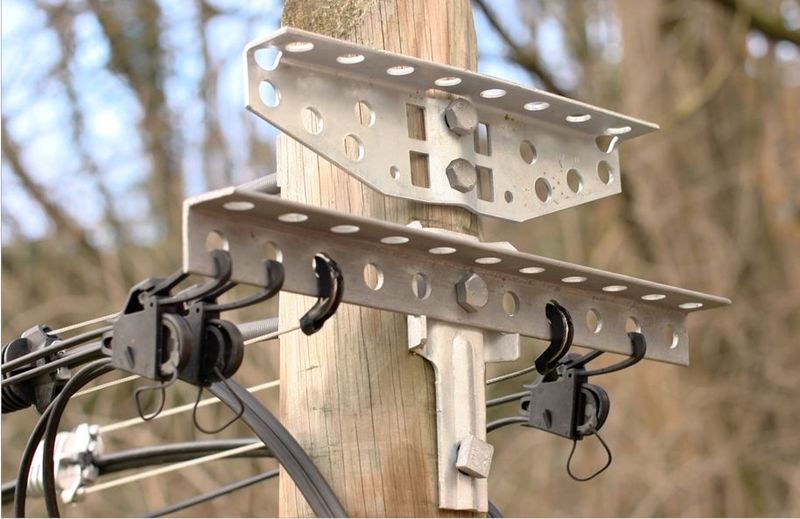

Déploiement aérien sur console traverse en appui intermédiaire

Installation d’une CT8 en tête d’un appui perçable pour l’ancrage double d’un câble FO

Sommaire
Étape 1 – Pièces et outils

1. Clé à molette 8’’ x 200mm ou Clé mixte TED 21mm
6. Clé à cliquet 1⁄2’’ 6 pans 22 pièces
7. Pince de serrage pour collier
10. Semelle traverse 8 trous CT8
12. Boulon de tête de ligne 1/06
13. Tirefond à visser TH13x100mm
20. Pince d’ancrage fibre optique ACADSS 6C
21. Mèche bois SDS 16x235mm
+ Collier noir double fermeture 9x180mm x2
+ Perceuse visseuse BOSCH GSR 18V
+ Boulonneuse pour tirefond METABO SSW 18 LTX 400 BL
+ Douille à choc pour carré 1⁄2 19mm
+ Tenaille russe TED longueur 250mm ou Pince coupante de côté TED

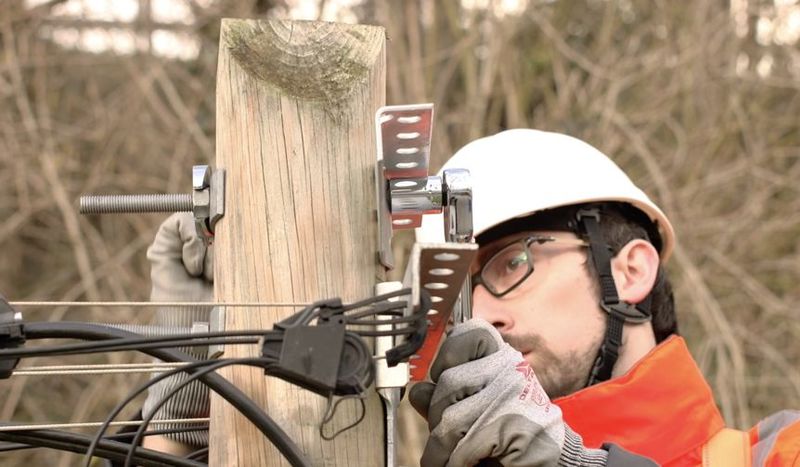

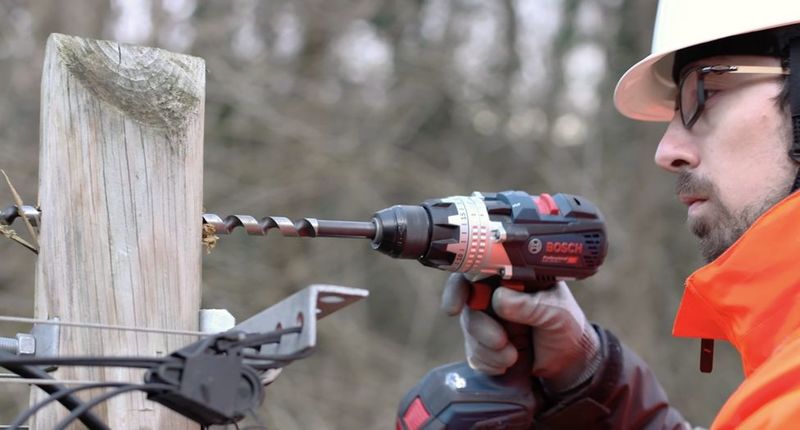

Étape 2 – Installation au-dessus de l’armement existant

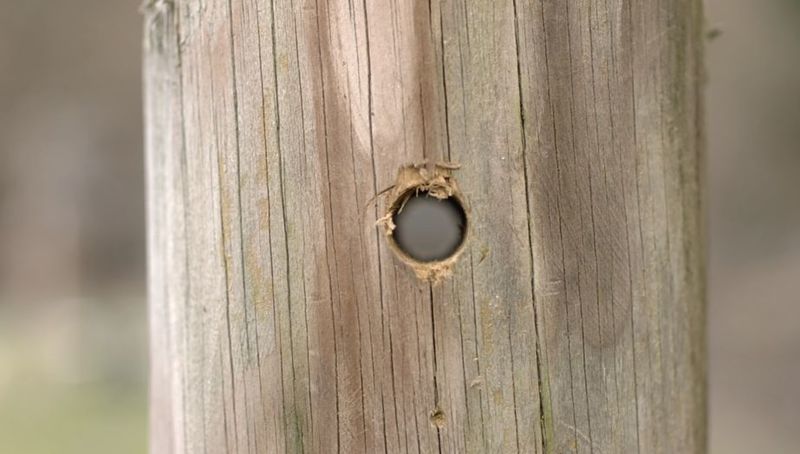

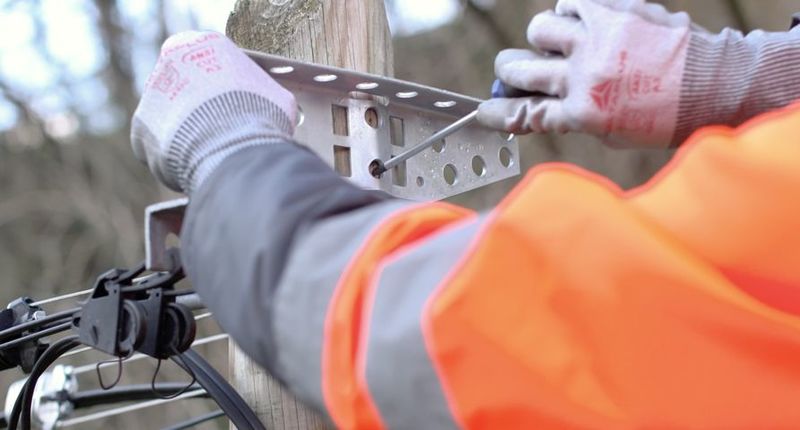

Utiliser la console-traverse comme gabarit et percer le poteau au point de fixation haut.

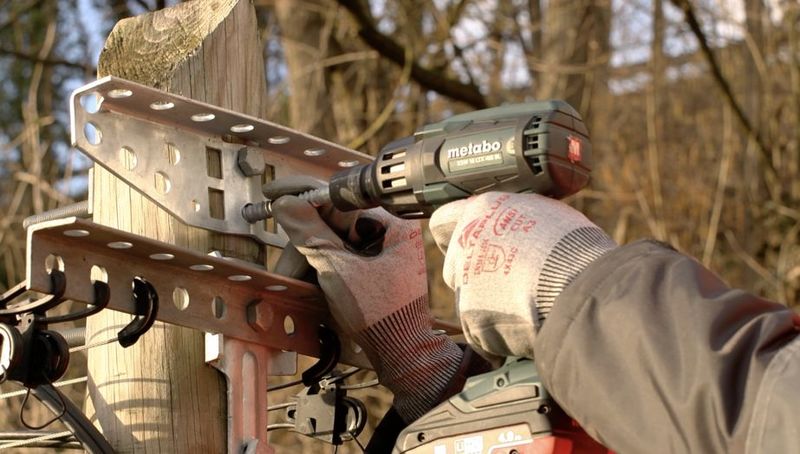

Étape 3 – Installation du point de fixation bas de la console-traverse

Utiliser la boulonneuse à choc pour installer le tirefond à visser.

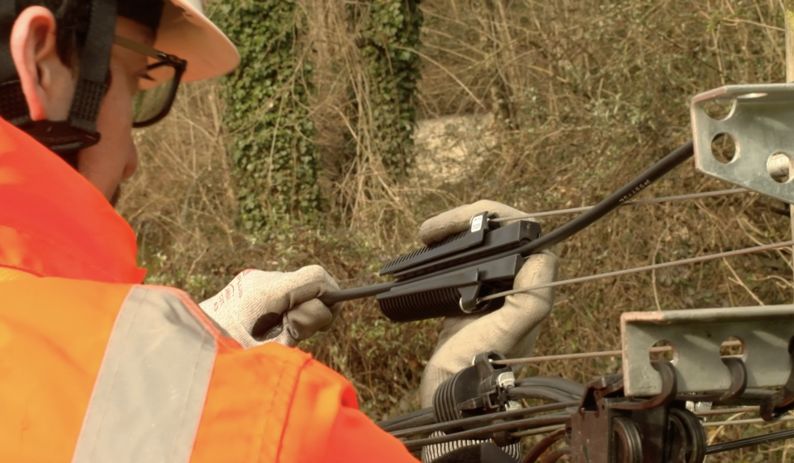

Étape 4 – Installation du câble

Utiliser une pince d’ancrage adaptée au diamètre du câble et respecter les tensions de pose préconisées par le fabricant.

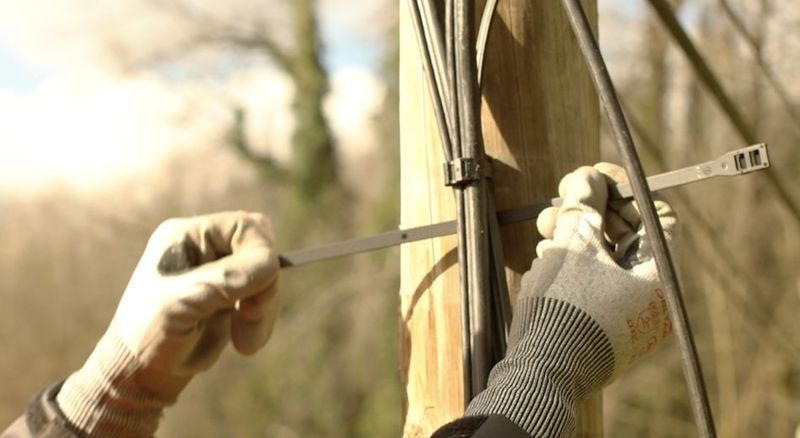

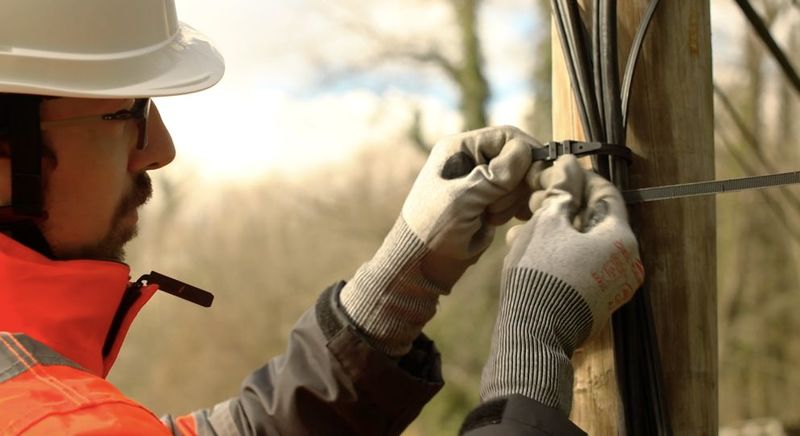

Étape 5 – Gestion de la descente de câble le long du poteau

Installer le câble dans le dispositif de support de câble existant pour éviter tout frottement avec le poteau ou tout autre élément.

ou

Couper les colliers de serrage du dispositif de support de câble existant un après l’autre et installer le câble pour éviter tout frottement avec le poteau ou tout autre élément.
