Replis du balisage
Replis du balisage
Fermeture de la chambre et replis du balisage
Étape 1 – Nettoyage

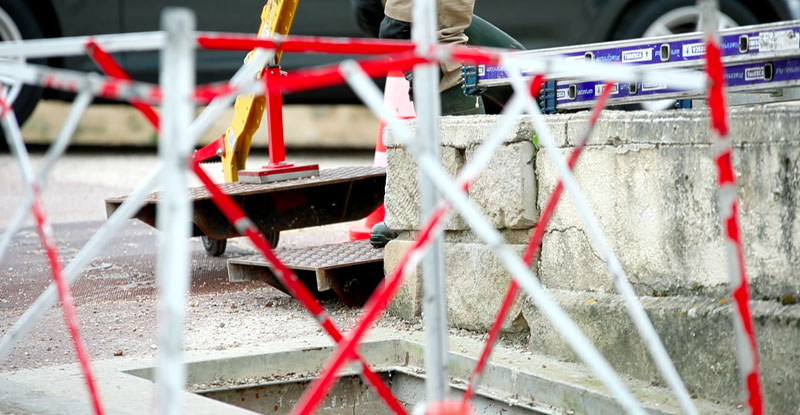

Nettoyage du cadre de chambre avant fermeture
Étape 2 – Fermeture

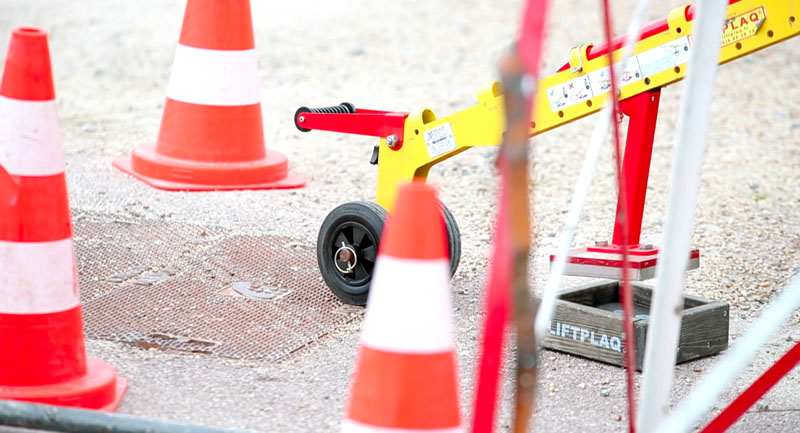

Fermeture de la chambre avec l’outil Liftplaq
Étape 3 – Replis des éléments de balisage

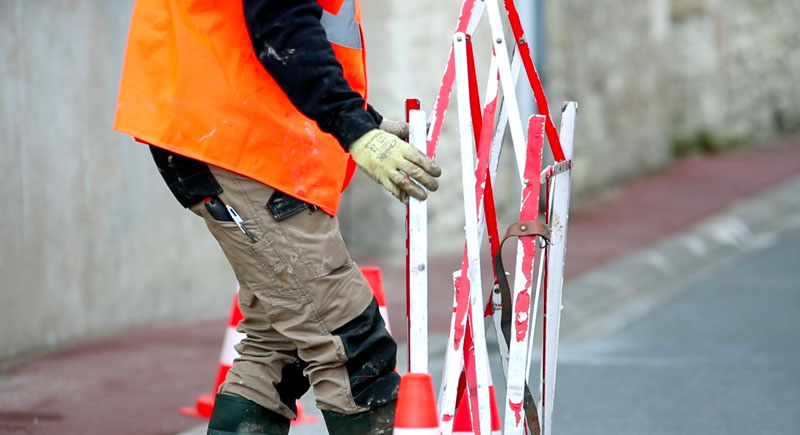

Replis des cadre de protection de chambre

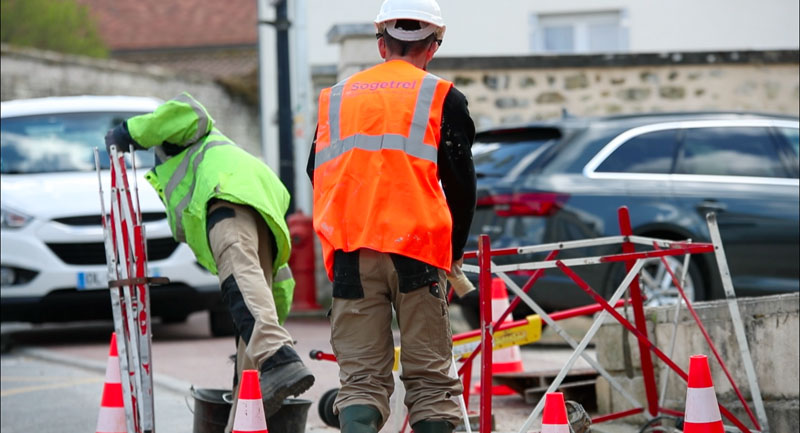

Replis des cones de signalisation de la zone de chantier
Rangement des panneaux (type AK5, AK3) dans le véhicule
Localisation sur plan
Localisation sur plan
Étape 1 – Vérification et localisation sur le plan de la cohérence du défaut
Vérification et localisation sur le plan de la cohérence du défaut (longueur). Reporting sur le plan du lieu du défaut suite à location métrique avec l’appareil de mesure.
Étape 2 – Liste des paires mauvaises et annotation des défauts
Liste des paires mauvaises (fournies par l’opérateur) et annotation des défauts de la localisation pour vérifier la cohérence sur le terrain et sur plan.
Mise en place de l’Ecam S3-7
Mise en place de l'Ecam S3-7 dans le boitier BPEO T0
Mise en place d’un câble d’abonné monté sur une Ecam S3-7 dans le boitier BPEO T0
Sommaire
- Étape 1 – Ouverture du boîtier BPEO T0
- Étape 2 – Retrait du bouchon d’Ecam S3-7
- Étape 3 – Clipsage de l’Ecam S3-7 sur le boîtier
- Étape 4 – Sécurisation du tube 900µm dans le boîtier
- Étape 5 – Epissurage et lovage des fibres dans la cassette
- Étape 6 – Lovage des fibres non épissurées dans la cassette
- Étape 7 – Mise en place du couvercle transparent sur la cassette
- Étape 8 – Fermeture du boîtier
Étape 1 – Ouverture du boîtier BPEO T0
- Désengager une patte d’accroche en la poussant vers l’intérieur tout en prenant appui sur le corps.
- Insérer le tournevis dans l’encoche et le tourner de 90°.
- Faire de même pour désengager l’autre patte d’accroche.
- Finir d’extraire le couvercle en faisant levier si nécessaire avec le tournevis alternativement de haut en bas pour sortir le capot.
Étape 2 – Retrait du bouchon de l’Ecam S3-7
Afin de faciliter l’exploitation du boîtier à long terme, veuillez respecter l’ordre d’installation préconisé des Ecam S3-7 sur le boîtier.
Manuellement ou avec une petite pince, retirer le bouchon de la position choisie.
Étape 3 – Clipsage de l’Ecam S3-7 sur le boîtier
Faire passer le tube 900µm dans l’orifice choisi.
Orienter l’hexagone de l’Ecam S3-7 et pousser l’Ecam à travers le boîtier jusqu’à ce que les deux clips sortent bien à l’intérieur du boîtier pour verrouiller l’Ecam.
Étape 4 – Sécurisation du tube 900µm dans le boîtier
- Utiliser la plaque d’outils positionnée sur la première cassette et détacher une plaquette de rétention.
- Sécuriser le tube 900µm en plaçant la plaquette sur le doigt de verrouillage.
Nota: La plaquette doit être insérée avec les volet de verrouillage orientés vers le haut afin de bien retenir les tubes.
Étape 5 – Epissurage et lovage des fibres dans la cassette
- Epissurer les fibres (non montré)
- Sécuriser la protection d’épissure dans la cassette
- Lover le premier coté de la fibre épissurée
- Lover le deuxième coté de la fibre épissurée.
Étape 6 – Lovage des fibres non épissurées dans la cassette
Lover avec précaution le reste des fibres non épissurées dans la cassette.
ASTUCE: Pour faciliter le retrait des fibres plus tard, lors du dernier tour faire passer les fibres par le milieu de la cassette.
Conseil: Si il reste une cassette libre dans le boîtier, il est préférable de lover les fibres non épissurées dans une cassette vide.
Étape 7 – Mise en place du couvercle transparent sur la cassette
- Vérifier que toutes les fibres sont bien disposées.
- Clipser le couvercle transparent sur la cassette.
Étape 8 – Fermeture du boîtier
- Ranger la plaque d’outils sur le couvercle transparent de la première cassette.
- Vérifier que tous les éléments soient correctement fixés ou maintenus.
- Vérifier qu’aucune fibre ne risque d’être coincée lors de la fermeture du capot.
- Vérifier la tension et les contraintes des fibres.
- Vérifier la propreté et le bon positionnement du joint et la propreté de la zone d’étanchéité à l’intérieur du capot.
- Présenter le capot au dessus du corps.
- Pousser le capot vers le bas pour engager les pattes d’accroche dans le corps. Veiller à ce que les doigts de guidage du couvercle à l’avant et à l’arrière soient bien engagés dans le corps.
- Appuyer avec les doigts alternativement sur les pattes à gauche et à droite du couvercle, prévu à cet effet, jusqu’à ce que les pattes d’accroches soient bien clippées sur le corps
Réparation du défaut
Réparation du défaut
Sommaire :
- Étape 1 – Pose d’une échelle
- Étape 2 – Identification du cable en défaut
- Étape 3 – Nettoyage des cables
- Étape 4 – Localisation avec étiquette du cable
- Étape 5 – Ouverture de l’épissure en défaut
- Étape 6 – Déraccordement des paires mauvaises
- Étape 7 – Vérification de la suppression du défaut après déraccordement.
- Étape 8 – Raccordement des paires
- Étape 9 – Fermeture de l’épissure
- Étape 10 – Pose des mastiques d’étanchéité
- Étape 11 – Rangement des fils dans la protection d’épissure
- Étape 12 – Pose de la valve de test sur manchon MJC
- Étape 13 – Test d’étanchéité
- Étape 14 – Test d’étanchéité à la mousse de détection
Étape 1 – Pose d’une échelle
Pose d’une échelle pour descendre en toute sécurité dans la chambre
Étape 2 – Identification du câble en défaut
Recherche et identification du câble en défaut.
Étape 3 – Nettoyage des câbles
Nettoyage des câbles avant pose de la protection d’épissure
Étape 4 – Localisation avec étiquette du câble
Localisation avec étiquette du câble en défaut suivant les constitutions relevés sur le plan.
Étape 5 – Ouverture de l’épissure en défaut
Étape 6 – Déraccordement des paires mauvaises
Dérracordement des paires dans l’épissure pour isoler le défaut et faciliter la localisation précise
Étape 7 – Vérification de la suppression du défaut après déraccordement.
Utilisation du mégohmmètre et changement du parafoudre à la tête du répartiteur (respect des consignes).
La mesure est ok
Étape 8 – Raccordement des paires
Raccordement des paires mauvaises après vérification de la suppression des défauts avec connecteur de type Scotchlok
Étape 9 – Fermeture de l’épissure
Fermeture de l’épissure après réparation et nettoyage des câbles.
Étape 10 – Pose des mastiques d’étanchéité
Pose des mastiques d’étanchéité pour manchons type MJC
Étape 11 – Rangement des fils dans la protection d’épissure
Rangement des fils dans la protection d’épissure et pose du plastique de protection type MJC.
Pose du cable vert-jaune de continuité d’écran (1.5²)
Étape 12 – Pose de la valve de test sur manchon MJC
Pose de la valve de test sur manchon MJC pour test d’étanchéité.
Pose du cable vert-jaune de continuité d’écran (1.5²)
Étape 13 – Test d’étanchéité
Test d’étanchéité avec détecteur de fuite pression 500 millibars
Pose du cable vert-jaune de continuité d’écran (1.5²)
Étape 14 – Test d’étanchéité à la mousse de détection
Test à la mousse de détection
Lovage de câble en chambre souterraine
Lovage de câble en chambre souterraine
Fixation de câble dans une chambre souterraine.
Étape 1 – Consignes de sécurité
Il est important de protéger ces mains pour toutes manipulations.
Pour les manipulations qui vont suivre, nous préconisons le port de gants anti-coupure offrant une bonne préhension.
Étape 2 – Protéger le câble à lover
Installer une gaine fendue sur le câble sur toute la longueur apparente.
Cette gaine permettra un repérage visuel aisé ainsi qu’une protection mécanique du câble.
Astuce
Pensez à employer l’outil d’insertion de gaine fendue. Pratique rapide il vous fera gagner du temps.
Étape 3 – Fixer le câble
Fixer l’ensemble câbles plus gaine fendue par des colliers polyamides.
Employer les fixations présentes comme support.
En cas de chambre non equipée de support, vous pouvez installer:
- Herse et support
- Console
- Embase cheville
Astuce
Pour la mise en œuvre des colliers polyamides, pensez à l’emploi de la pince à collier : pratique et efficace, elle vous assure un serrage sur et une coupe précise.
Étape 4 – Étiqueter les câbles
Les câbles en passage dans les chambres souterraine doivent être étiquetés à leurs 2 extrémités afin de facilité leur repérage pour les opérations futur.
Plusieurs type d’étiquettes sont disponible . Pour plus d’information rendez vous sur le Blog Telenco distribution.
http://www.telenco-smart.com/nos-conseils/marquage-reperage-identification/
Étape 5 – Installation du câble
Utiliser une pince d’ancrage adaptée au diamètre du câble et respecter les tensions de pose préconisées par le fabricant.
Étape 6 – Gestion de la descente de câble le long du poteau
Installer le câble dans le dispositif de support de câble existant pour éviter tout frottement avec le poteau ou tout autre élément.
Localisation du défaut
Localisation du défaut et utilisation appareil de mesure
Localisation du défaut et utilisation d’appareil de mesure
Sommaire
- Étape 1 – Identification des paires en défaut
- Étape 2 – Recherche du défaut avec mégohmmètre
- Étape 3 – Utilisation de l’appareil de mesure
- Étape 4 – Location du défaut
- Étape 5 – Paramètrage de l’appareil
- Étape 6 – Localisation et identification du défaut à 20,5M du local répartiteur
- Étape 7 – Changement de fonction RFL
Étape 1 – Identification des paires en défaut
Identification des paires en défauts sur listing fourni par Orange
Étape 2 – Recherche du défaut avec mégohmmètre
Un mégohmmètre est un ohmmètre spécifique destiné aux mesures de résistance d’isolement électrique
Étape 3 – Utilisation de l’appareil de mesure
Localisateur de défaut type maxtester
Choix des fonctions : échometre, pont, lecture ADSL, localisateur,..
Étape 4 – Location du défaut
Identification de la boucle 89M
Étape 5 – Paramètrage de l’appareil préalable à localisation du défaut
Étape 6 – Localisation et identification du défaut à 20,5M du local répartiteur
Validation de la réparation
Validation de la réparation
OUtil utilisé : le Mégohmmètre
Le mégohmmètre génère une tension continue importante (de quelques centaines de volts à plusieurs kV). L’appareil possède généralement une limitation de courant à quelques mA.
Cet appareil est utilisé pour mesurer l’isolement d’un équipement électrique, ainsi que tout équipement ou installation susceptible de présenter un danger pour la sécurité en cas de défaut.
Étape 1 – Reprise des mesures après réparation avec le mégohmmètre
Lecture de la mesure
Étape 2 – Visualisation sur mégohmmètre
paires Ok (la mesure est bonne)
Installer un tire-câble
Installer un tire câble
Mise en œuvre d’un tire câble pour tirage de câble sous-terrain
Étape 1 – Équipement, choix du matériel.
Avant tous travaux, nous préconisons le port des EPI adéquates. Pour ce tutoriel, nous vous conseillons l’emploie d’une paire de gant anti-coupure offrant une bonne dextérité.
Matériel nécessaire :
- Tire câble.
- Émerillon à bille.
- Tournevis électricien.
- Ruban isolant.
Information nécessaire pour la sélectionner votre tire câble :
- diamètre de votre câble.
- force de traction maximal admissible par votre câble…..
Pour plus d’information concernant les tire-câble, vous pouvez consulter le guide de choix Telenco : https://www.telenco-distribution.com/pa245/tire-cables
Étape 2 – Installation du Tire-câble

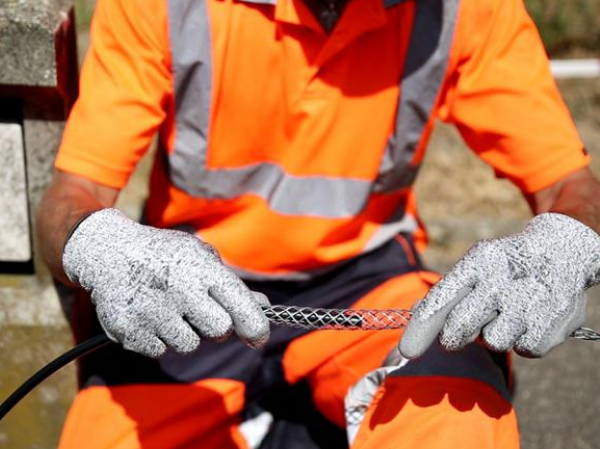

Insérez le câble dans le tire câble par une succession de compression du tire câble.
Réalisez ceci jusqu’à la mise en buté du câble.
Vérifiez la bonne tenue du câble dans le tire-câble.
Astuce
La mise en pression du tire-câble permet l’ouverture des mailles et ainsi augmenter le diamètre intérieur de ce dernier.
Étape 3 – Protection de l’installation

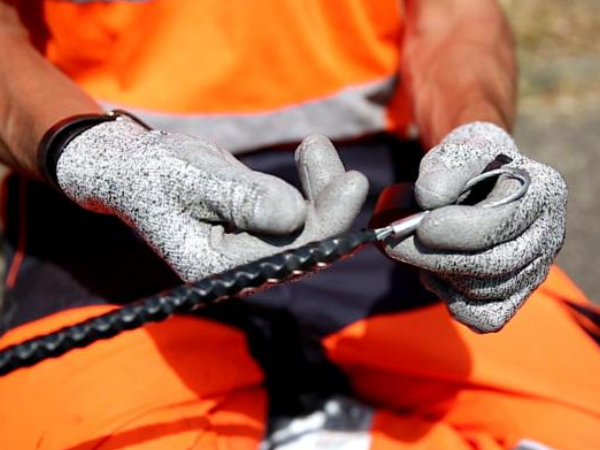

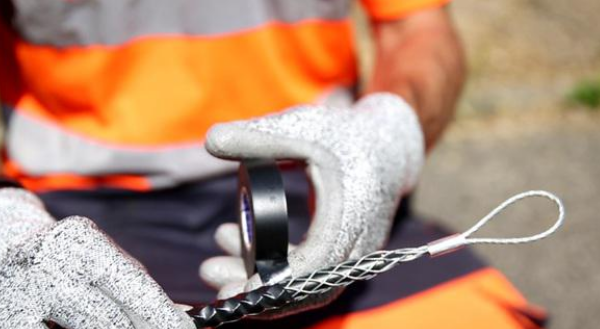

Installez du ruban isolant sur l’ensemble du montage.
Gain: limitez les frictions entre câble à déployer et réseaux présent.
- Facilite le tirage du câble.
- Protection des réseaux existants

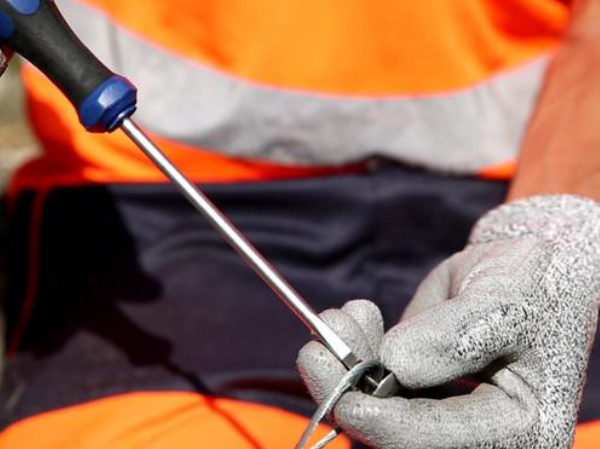

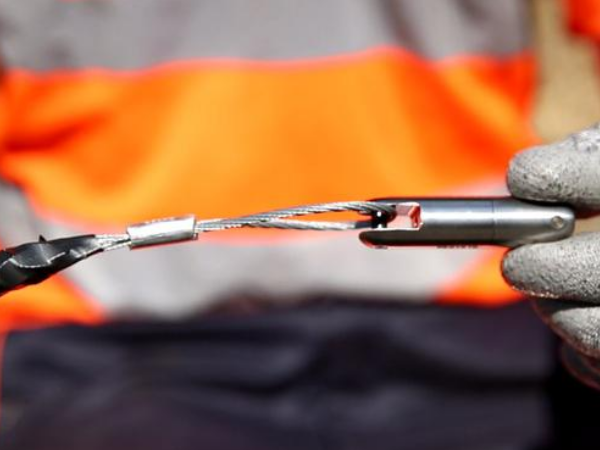

Étape 4 – Installation de l’émerillon à bille

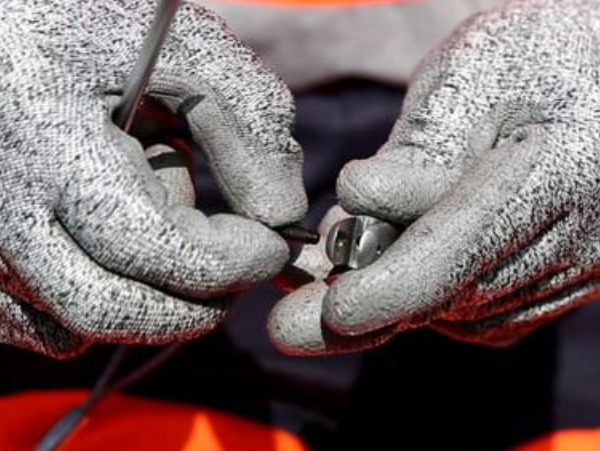

Devisez le vis de maintient , insérez la anse du tire-câble, refermez le montage.
La seconde extrémité de l’émerillon est à installer sur votre aiguille de tirage, ficelle/ corde de tirage.
Astuce
L’emploie d’un émerillon à bille permet de limiter les torsions sur les éléments à déployer.
