Préparation d'un micro module en attente de raccordement

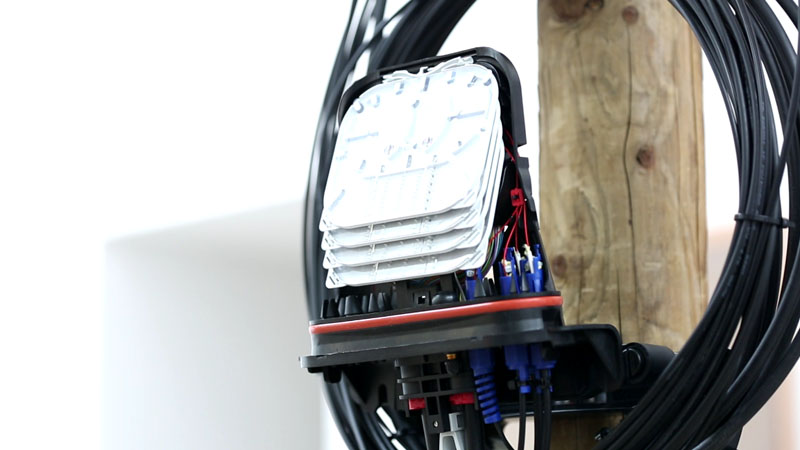

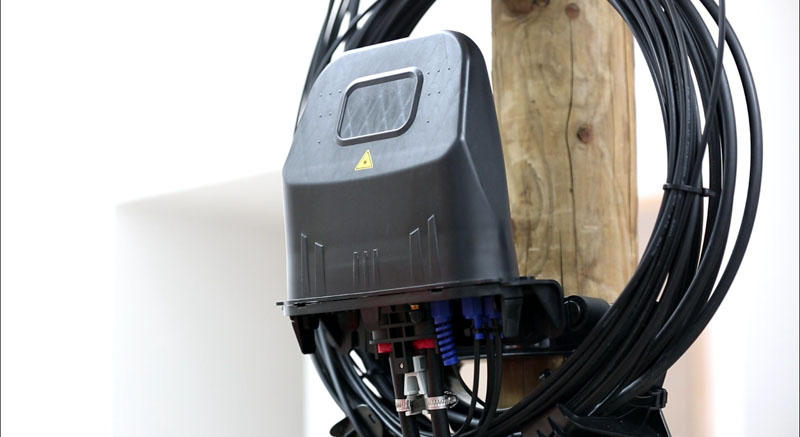

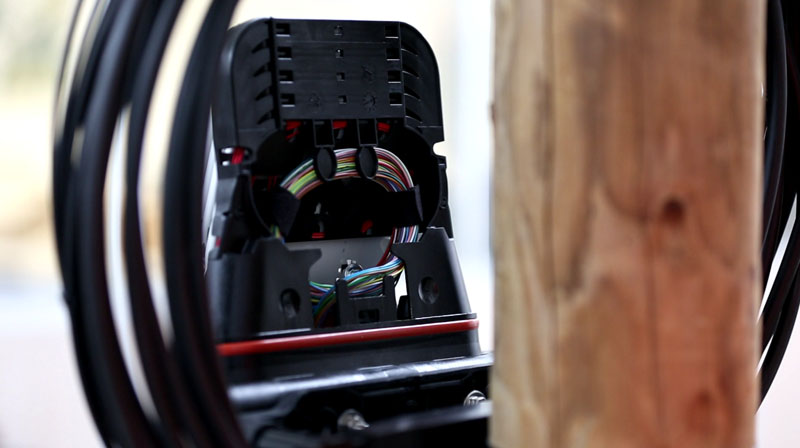

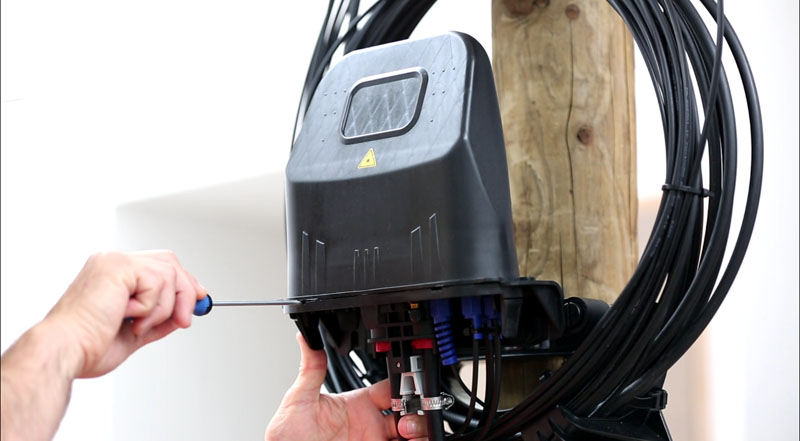

Étape 1 – Ouverture du boîtier BPEO T0

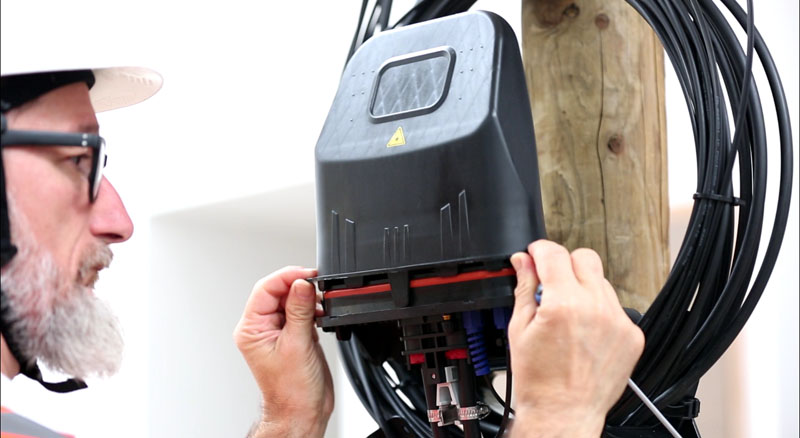

Désengager une patte d’accroche en la poussant vers l’intérieur tout en prenant appui sur le corps.

Insérer le tournevis dans l’encoche et le tourner de 90°.

Faire de même pour désengager l’autre patte d’accroche.

Finir d’extraire le couvercle en faisant levier si nécessaire avec le tournevis alternativement de haut en bas pour sortir le capot.






Étape 2 – Sélection du tube (micro-module) à mettre en attente

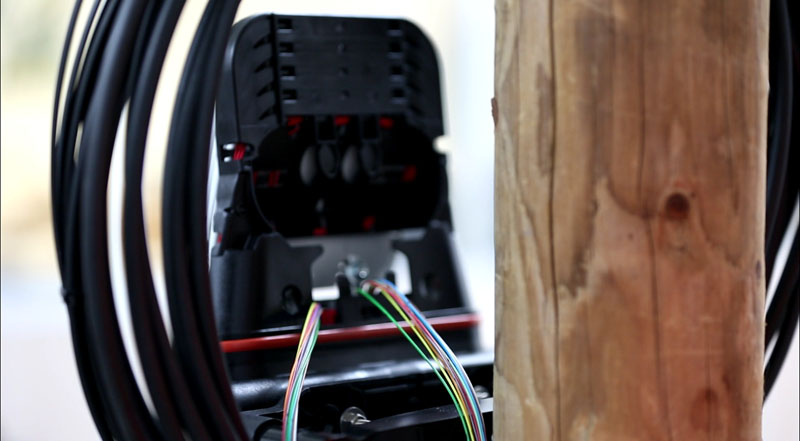

Sortir de la zone de lovage les tubes en passage.

Sélectionner le tube à mettre en attente.

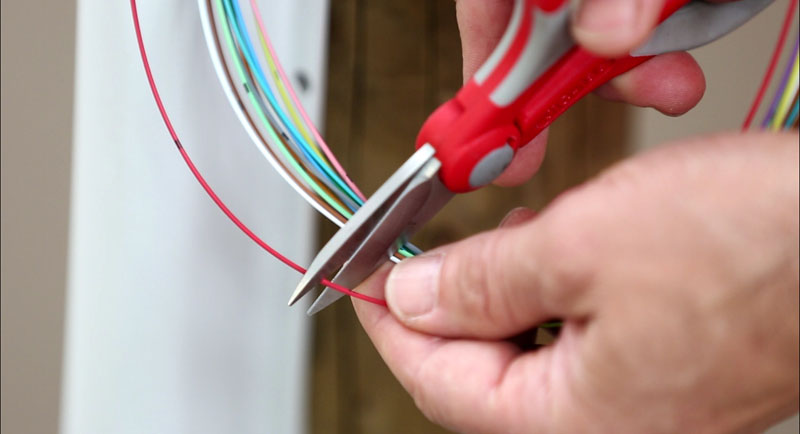

Couper le tube choisi au milieu de sa longueur.

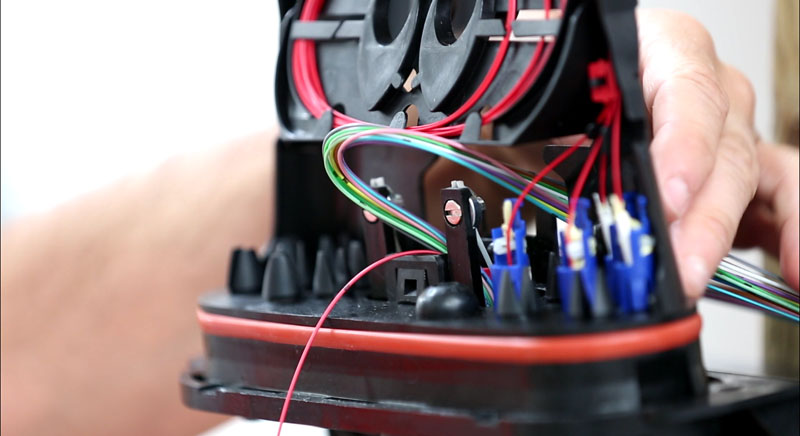

Étape 3 – Routage du tube choisi et lovage des tubes en passage

Envoyer le tube coupé vers la face avant.

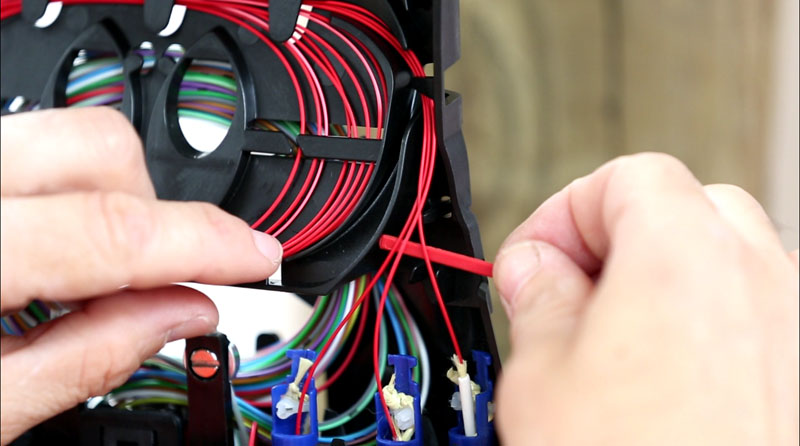

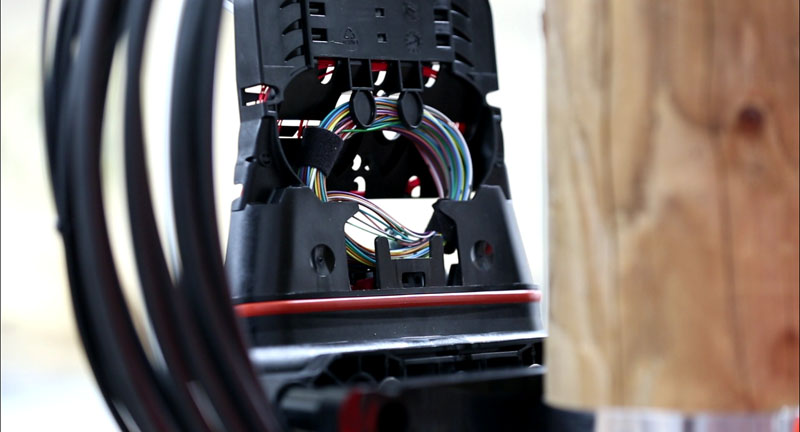

Lover proprement dans la zone de stockage les tubes en passage ainsi que la moitié restante du tube coupé précédemment.

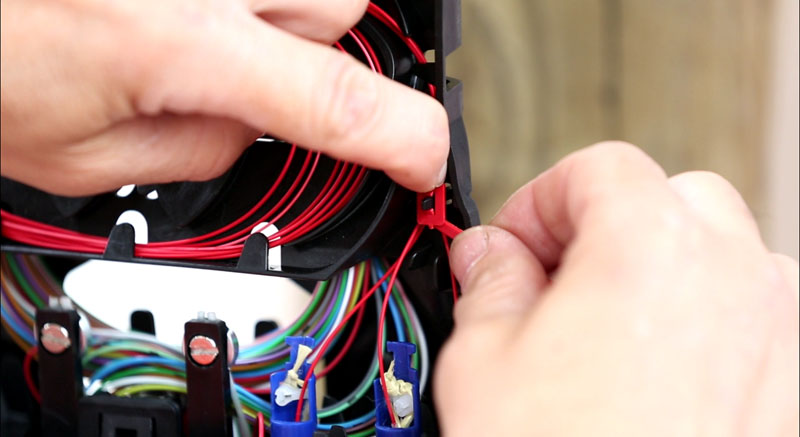

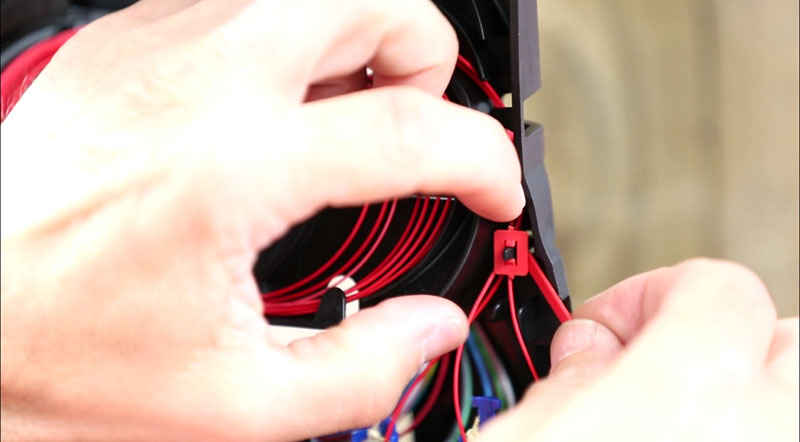

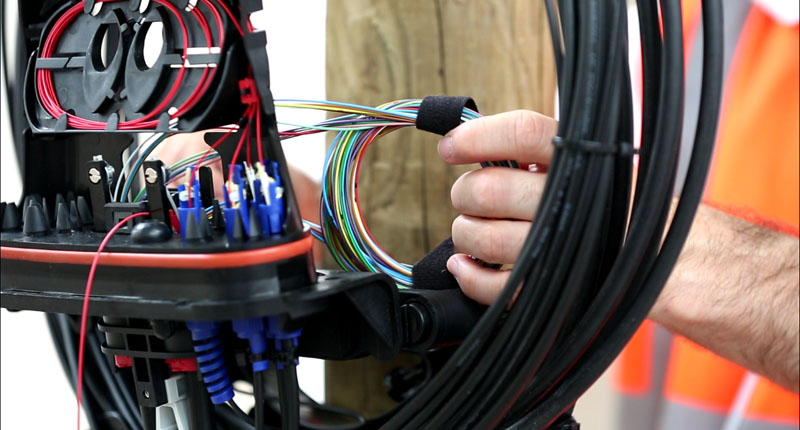

Sécuriser le toron de tubes avec le ruban auto-agrippant.



Étape 4 – Organisation des tubes depuis la face avant

Arranger correctement les tubes afin qu’ils ne gênent pas lors des diverses manipulations.



Étape 5 – Dégainage du tube

Présenter le tube dans le boitier.

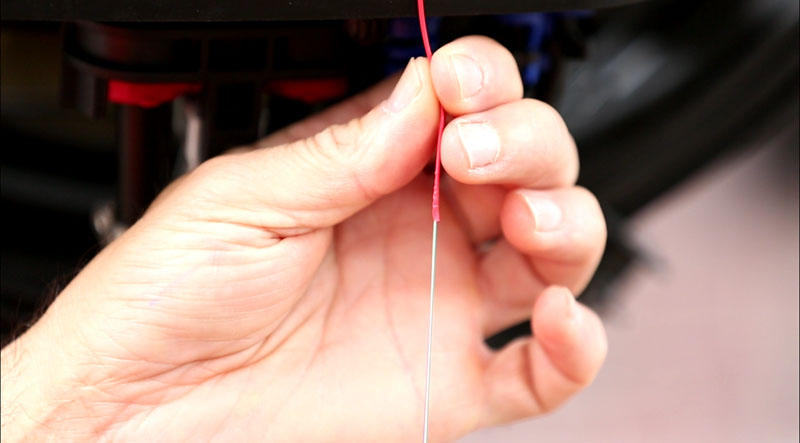

Retirer la gaine du tube 1 cm après le doigt de guidage du boitier BPEO.



Étape 6 – Dégraissage des fibres

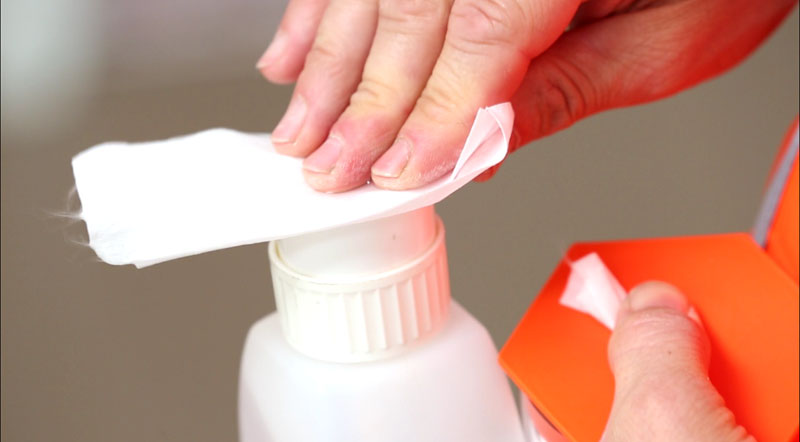

Dégraisser les fibres avec le produit adapté et les lingettes appropriées.



Étape 7 – Routage du tube dans le boîtier

Si des tubes sont déjà en place, retirer la plaquette de maintien déjà installée pour placer le nouveau tube.

Si aucun tube n’est installé, détacher une plaquette de maintien de la plaque d’.outils.

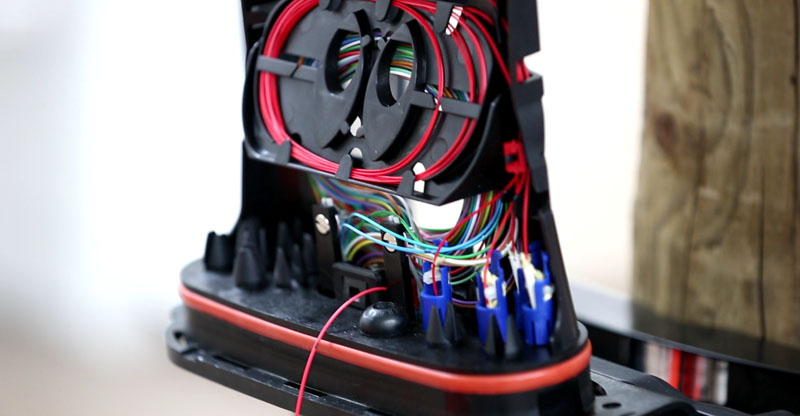

Organiser proprement les tubes dans le boîtier.

Utiliser l’outil rouge pour retirer ou placer la plaquette de maintien.

Nota: La plaquette doit être insérée avec les volet de verrouillage orientés vers le haut afin de bien retenir les tubes.

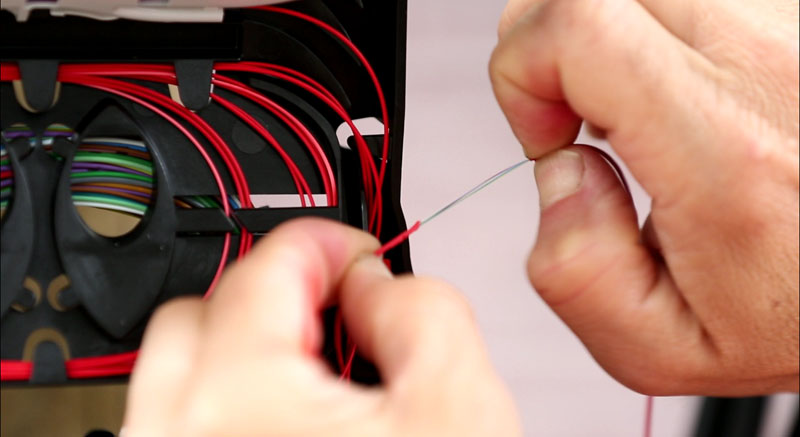

Étape 8 – Routage des fibres nues 250µm dans le boîtier et la cassette

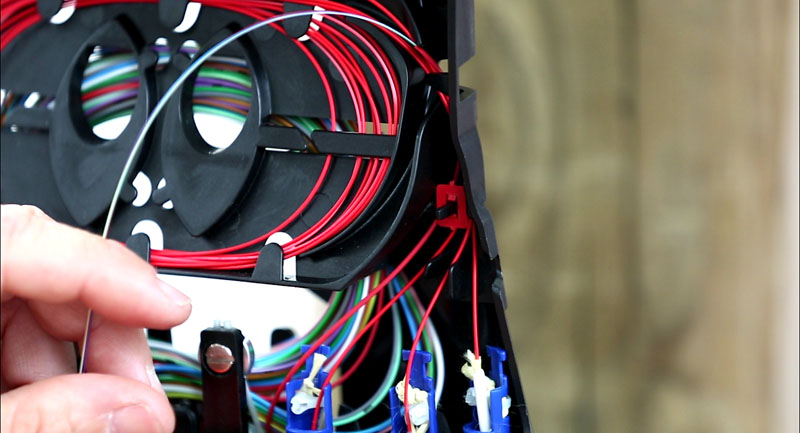

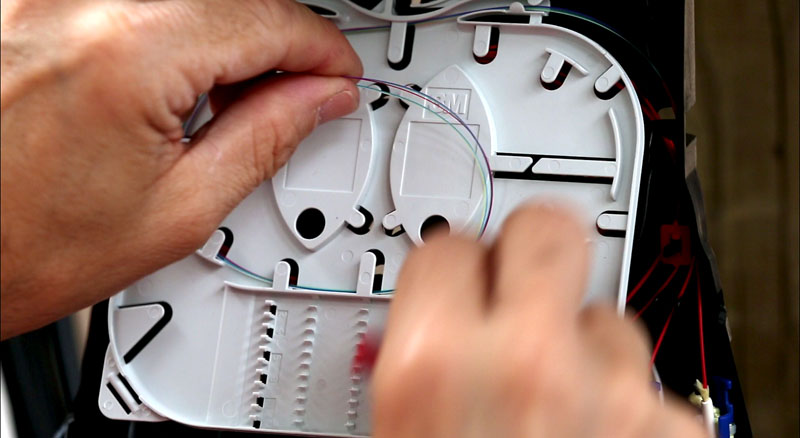

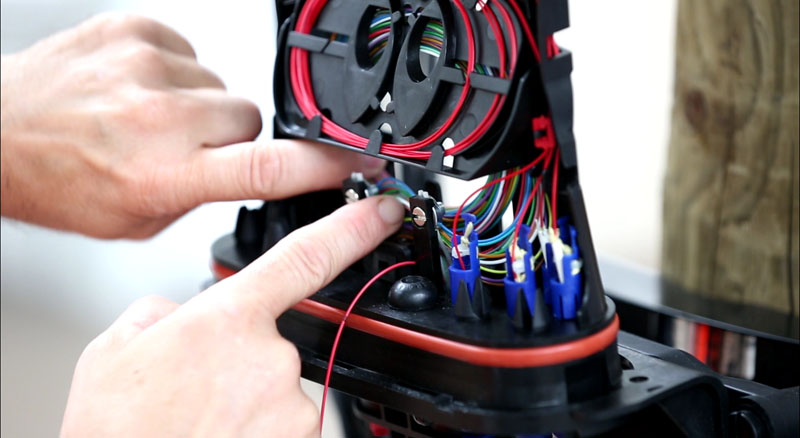

Depuis le doigt de guidage du boîtier, router les fibres jusqu’à l’entrée de la cassette choisie.

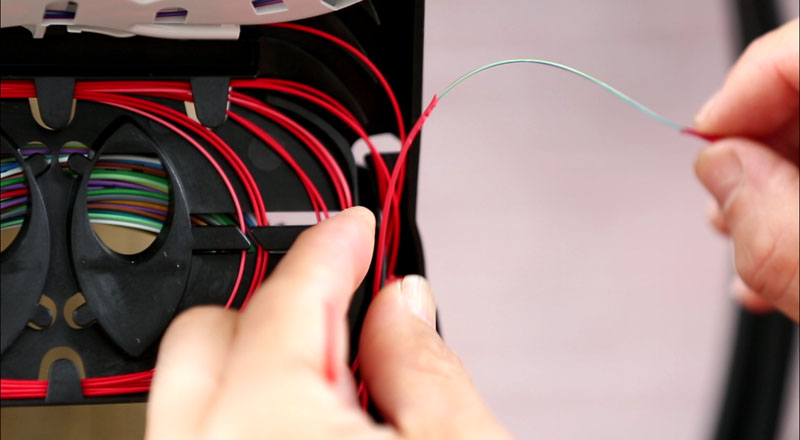

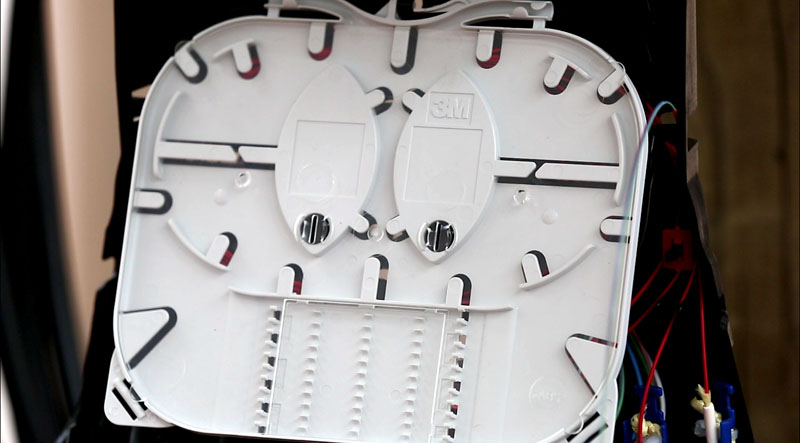

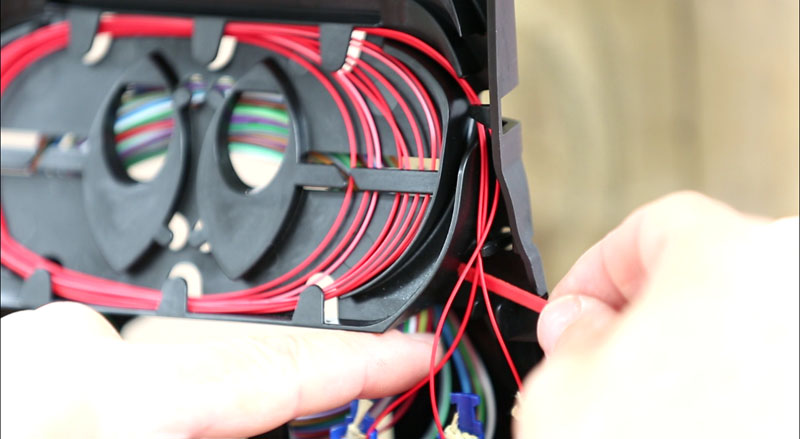

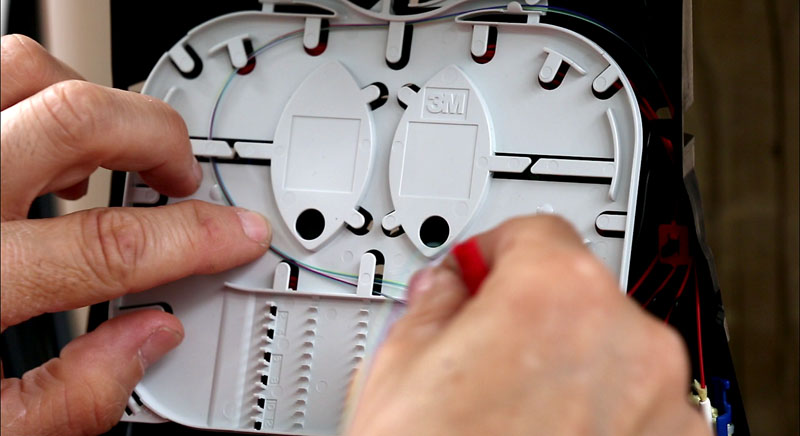

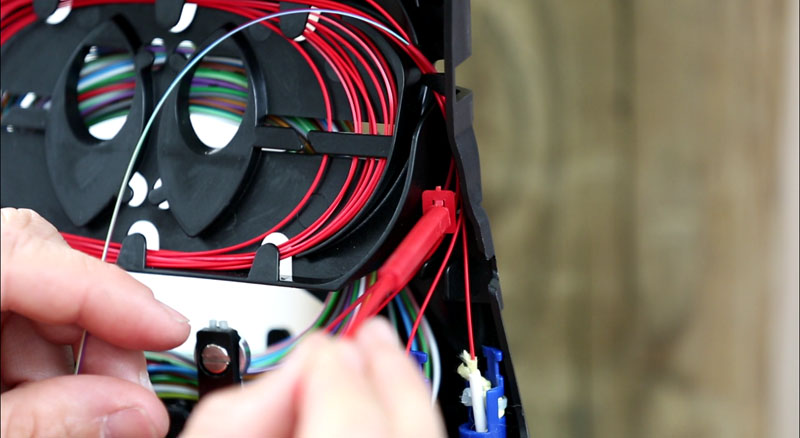

Lover les fibres en attente dans la cassette.

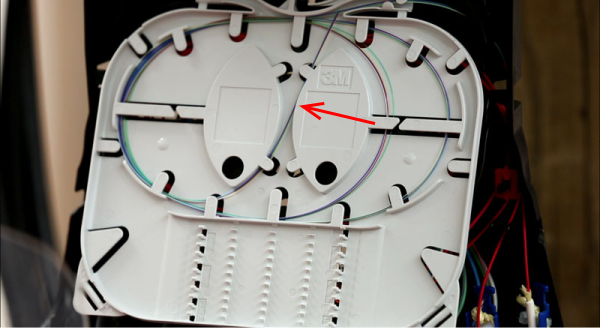

ASTUCE: Pour faciliter le retrait des fibres plus tard, lors du dernier tour faire passer les fibres par le milieu de la cassette.

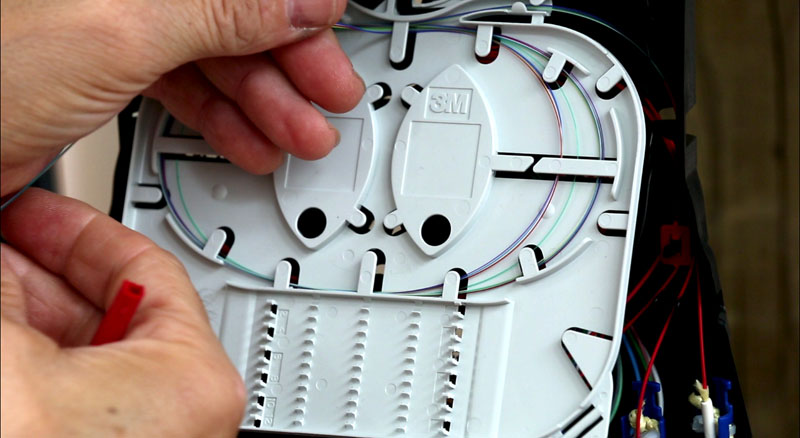

Étape 9 – Baisser les cassettes et ranger la plaquette d’outil

Vérifier que toutes les fibres sont bien disposées.

Clipser le couvercle transparent sur la cassette.

Baisser les cassettes.

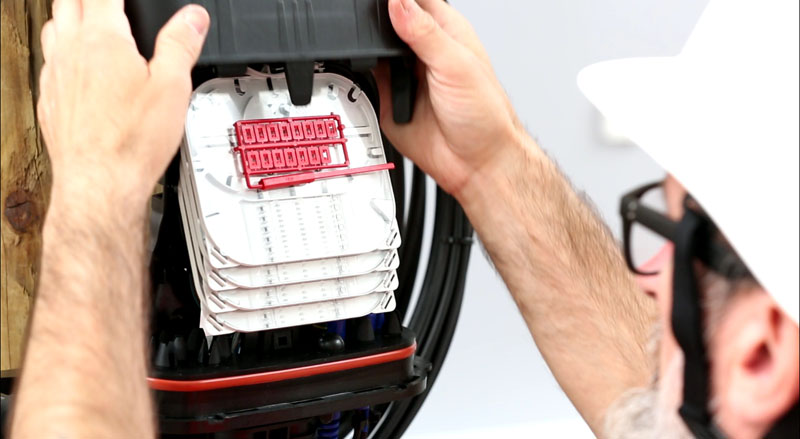

Ranger la plaque d’outils sur la première cassette.



Étape 10 – Fermeture du boîtier

Vérifier que tous les éléments soient correctement fixés ou maintenus.

Vérifier qu’aucune fibre ne risque d’être coincée lors de la fermeture du capot.

Vérifier la tension et les contraintes des fibres.

Vérifier la propreté et le bon positionnement du joint et la propreté de la zone d’étanchéité à l’intérieur du capot.

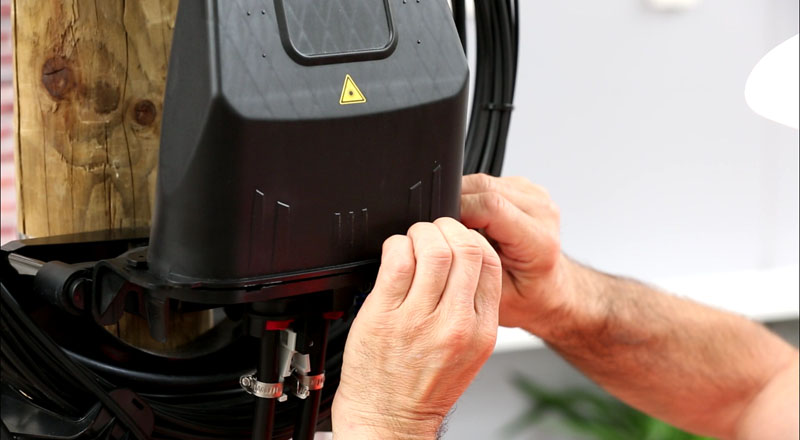

Présenter le capot au dessus du corps.

Pousser le capot vers le bas pour engager les pattes d’accroche dans le corps. Veiller à ce que les doigts de guidage du couvercle à l’avant et à l’arrière soient bien engagés dans le corps.

Appuyer avec les doigts alternativement sur les pattes à gauche et à droite du couvercle, prévu à cet effet, jusqu’à ce que les pattes d’accroches soient bien clippées sur le corps
