Soudure par fusion des fibres optiques

Réaliser un déploiement de câble souterrain par aiguillage de conduite

Sommaire
Étape 1 – Préparation des accessoires

Matériel nécessaire : soudeuse, cliveuse, pince à dénuder, lingettes non pelucheuses, alcool isopropylique et protections d’épissure thermorétractables (smooves).

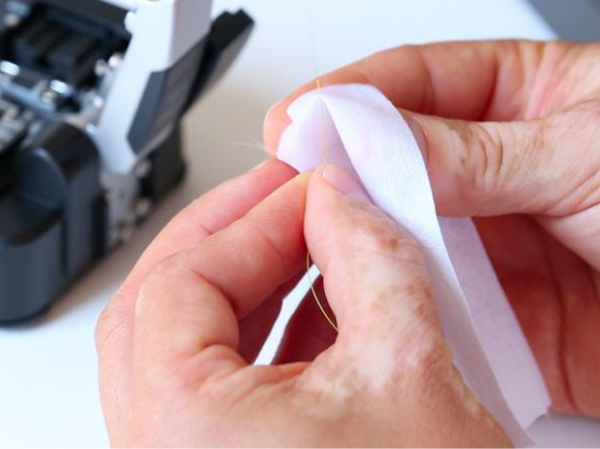

Étape 2 – Dénudage et nettoyage de la fibre

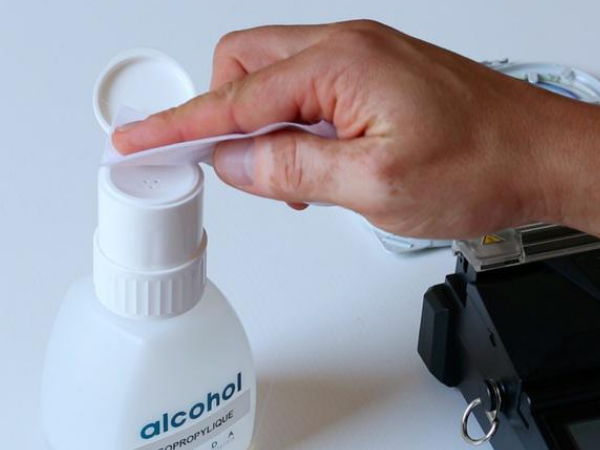

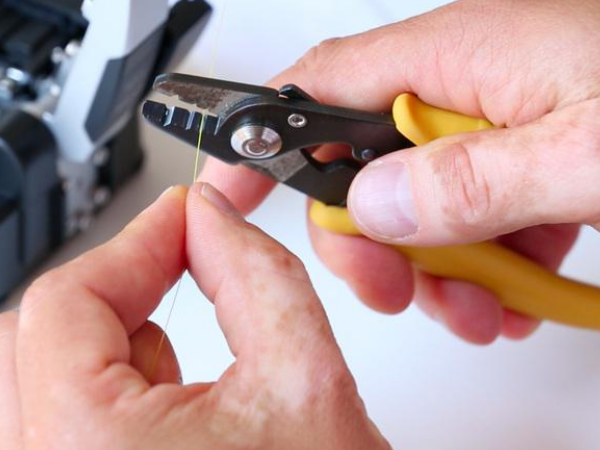

Dénuder sur 3/4 cm, nettoyer la fibre dénudée avec l’alcool isopropylique avant de cliver.

  Ne plus toucher avec les doigts la fibre une fois nettoyée.

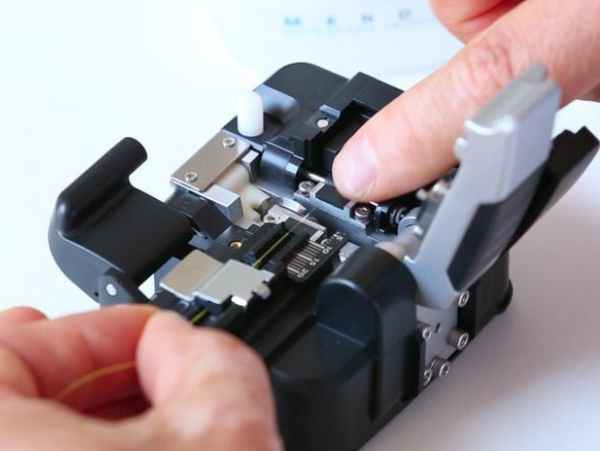

Étape 3 – Clivage de la fibre

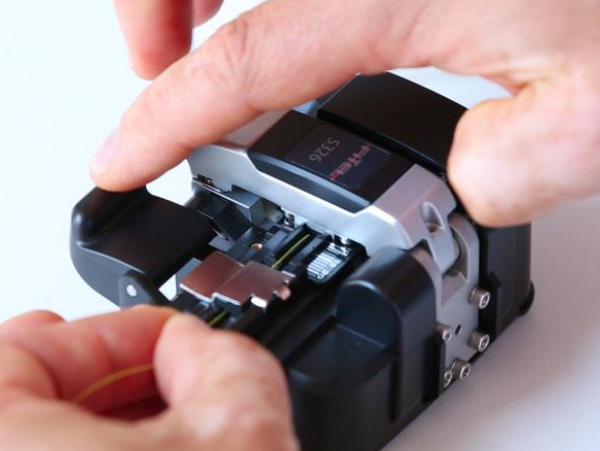

Positionner la fibre dans la rainure adaptée du guide fibre (250 ou 900 µm), la gaine 250 ou 900 µm à la graduation 10 en faisant attention que la partie dénuée prenne bien appui sur les 2 patins.

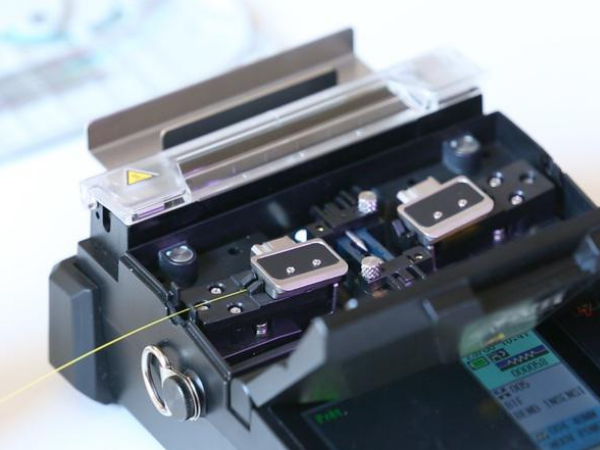

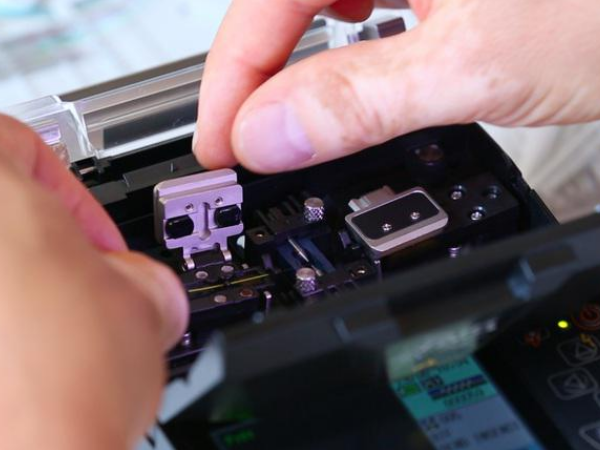

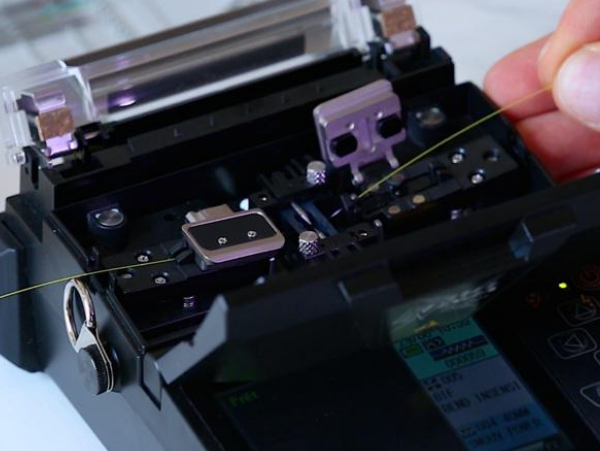

Étape 4 – Positionnement de la fibre dans la soudeuse

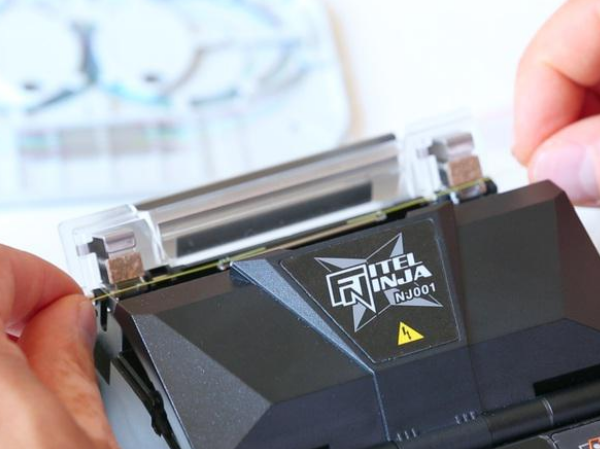

Positionner la fibre dans la soudeuse en plaçant son extrémité entre l’alignement des électrodes et le bord de la gorge en V, fermer le clapet de maintien de la fibre.

  Attention de ne pas cogner l’extrémité de la fibre au risque d’altérer la qualité du clivage.
Vous devez maintenant répéter ces opérations pour la seconde fibre.

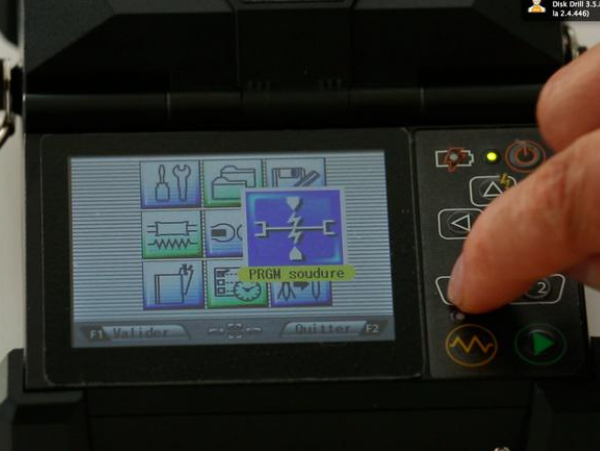

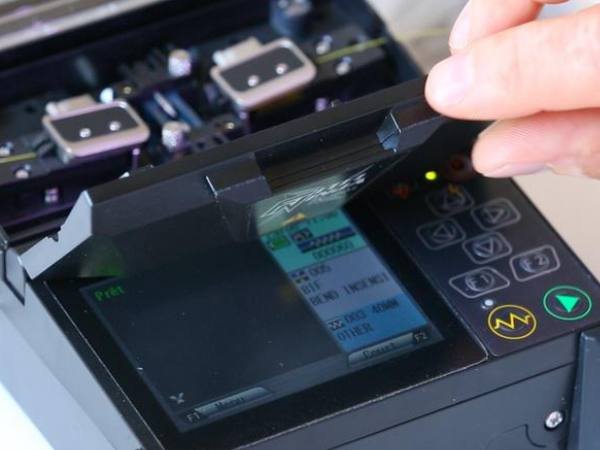

Étape 5 – Choix des programmes de la soudeuse

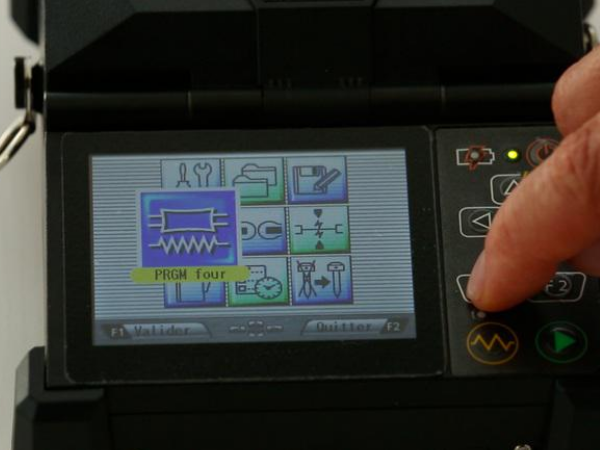

Utiliser le programme de soudure adapté au type de fibre à souder, de même que le programme du four adapté au type de smoove utilisé.

Exemple : SM monomode, MM multiomode et BIF monomode G657.

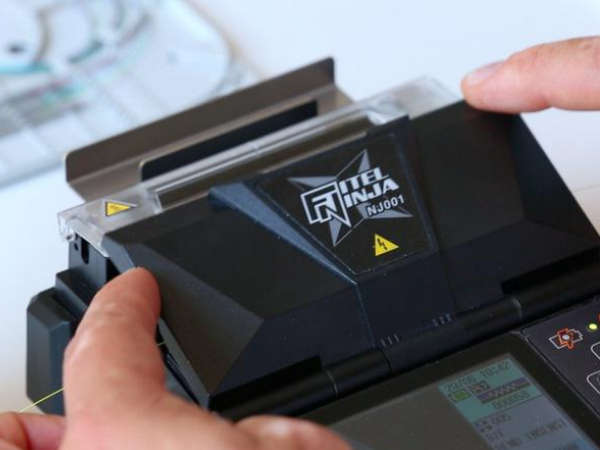

Étape 6 -Déclenchement du processus de soudure

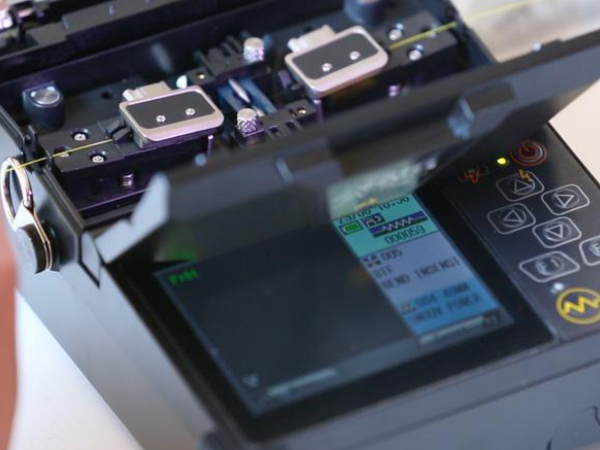

Fermer le capot pour déclencher le processus de soudure (la fonction démarrage auto doit être activée sinon appuyer sur la flèche verte du clavier)

Étape 7 – Réalisation de la soudure

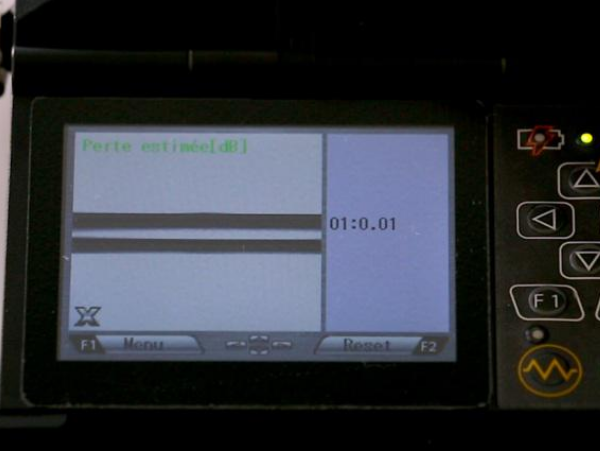

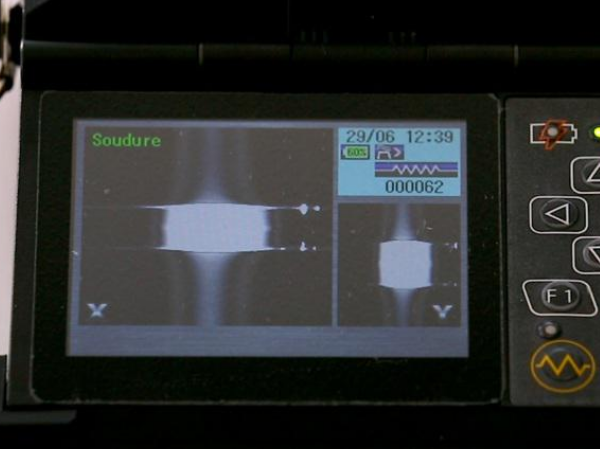

Trois critères d’évaluation sont à observer : la qualité de l’image des fibres soudées (bon alignement des cœurs, absence de poussière ou de bulle d’air etc…), l’estimation de la perte donnée par la machine et la résistance de la fibre au test de traction (à ne pas désactiver).

Étape 8 – Evaluation de la soudure

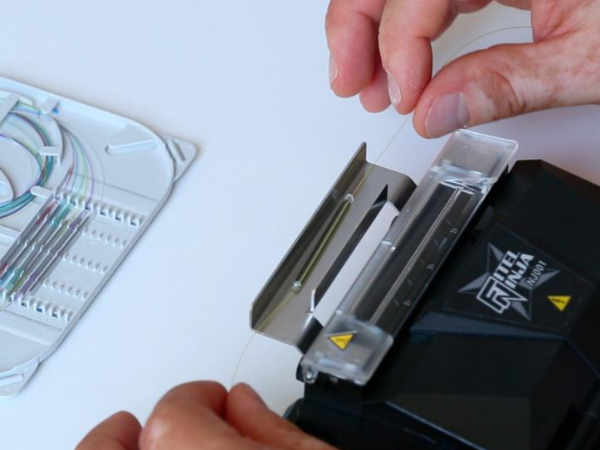

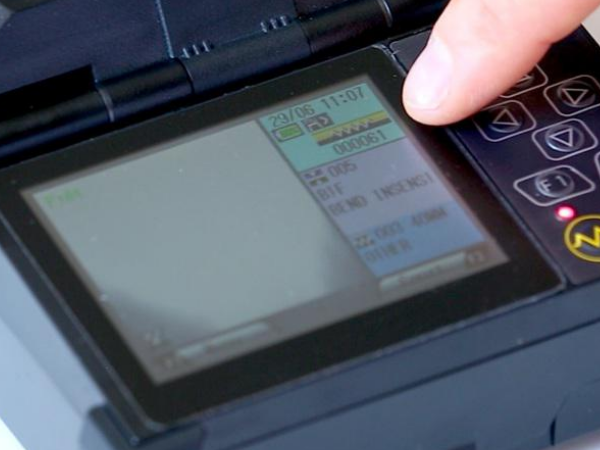

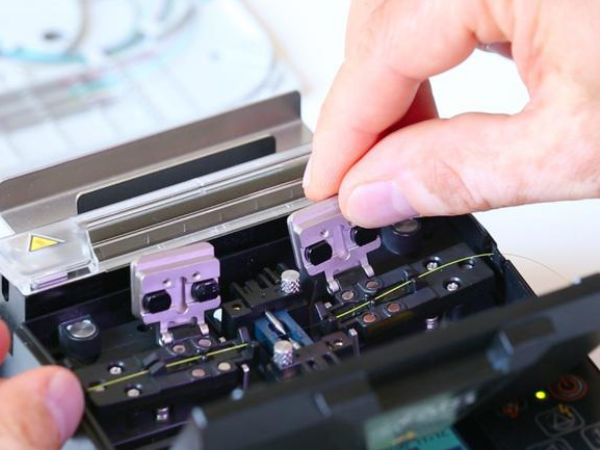

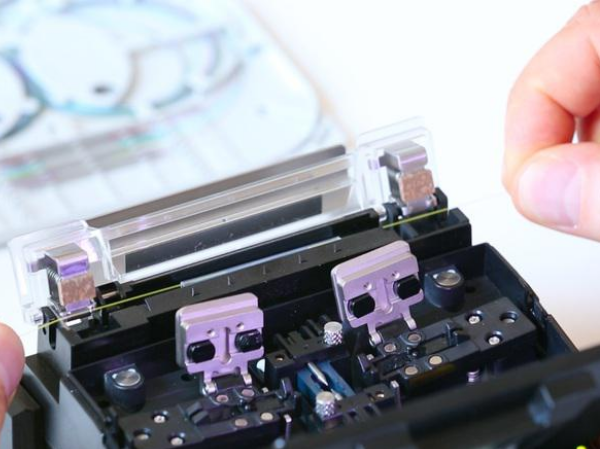

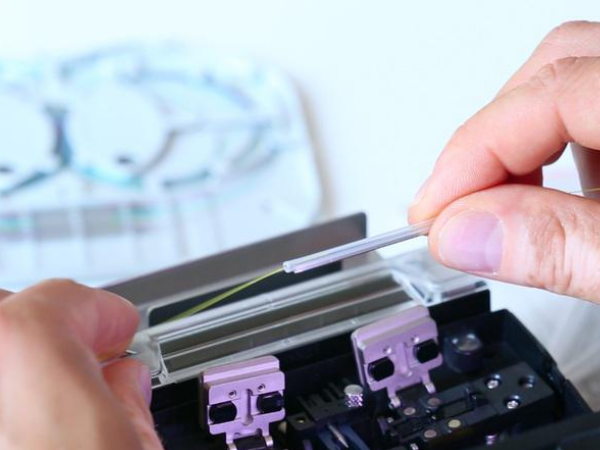

Avant ouverture du capot, rapprocher le smoove au plus près de la soudeuse, le centrer au niveau de la soudure en s’assurant que le rétreint se fera bien sur les gaines de protection des fibres et non sur la fibre nue. Positionner ainsi le smoove au centre du four. L’activation du four se fait automatiquement si cette fonction a été préalablement sélectionnée dans les paramètres de la machine sinon appuyer sur la résistance jaune du clavier.

Étape 9 – Positionnement du smoove et rétreint

A l’issue du rétreint, positionner le smoove sur le plateau de refroidissement avant de passer à la soudure d’autres fibres. Ensuite positionner les smooves dans la cassette et procéder au lovage des fibres.
