Déploiement aérien sur rehausse en appui d’extrémité
Installation d’une REFO2 en tête d’un appui perçable pour l’ancrage simple d’un câble FO

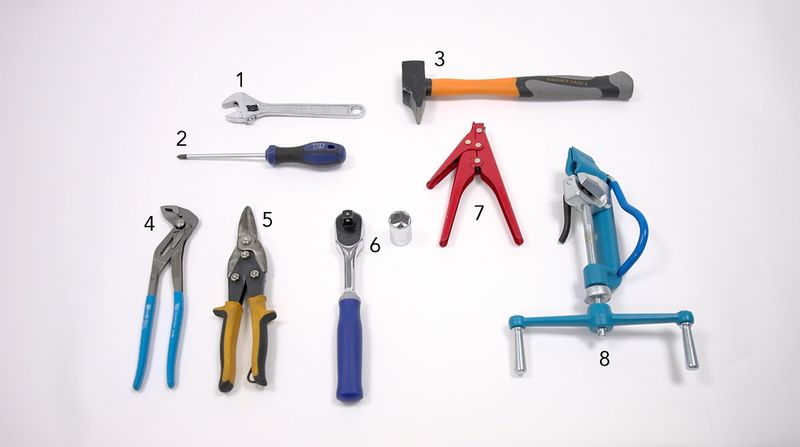

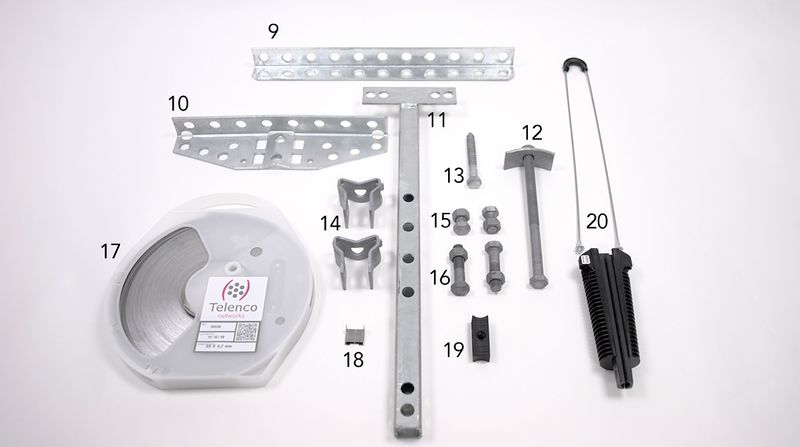

Étape 1 – Pièces et outils
1. Clé à molette 8’’ x 200mm ou Clé mixte TED 21mm
2. Tournevis cruciforme PH2
6. Clé à cliquet 1⁄2’’ 6 pans 22 pièces
7. Pince de serrage pour collier
9. Traverse 11 trous 5/14
11.Rehausse tube carré REFO3
12. Boulon de tête de ligne 1/06 x2
14. Bride rehausse tubulaire BR2 x2
15. Boulon d’assemblage 1/12 x2
16. Boulon d’assemblage 1/13 x2
20. Pince d’ancrage fibre optique ACADSS 6C
21. Mèche bois SDS 16x235mm
+ Vis bois tête fraisée POZI
+ Collier noir double fermeture 9x180mm x2
+ Perceuse visseuse BOSCH GSR 18V

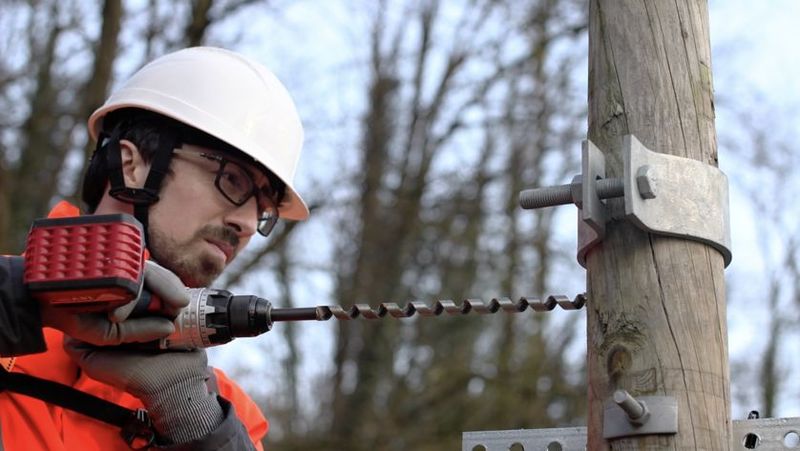

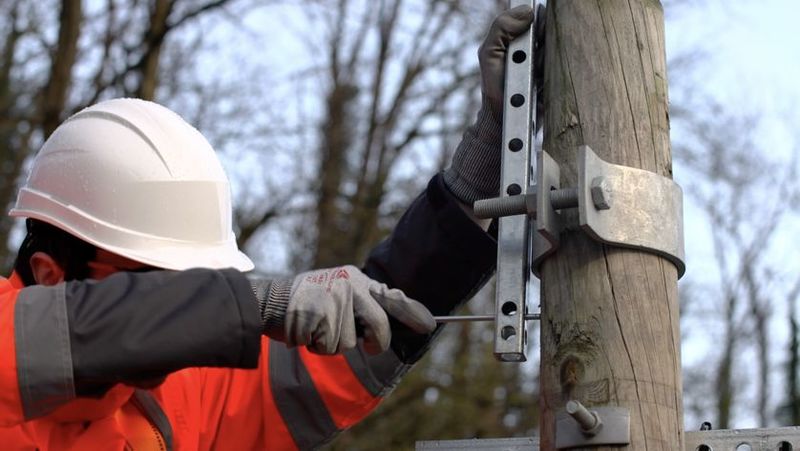

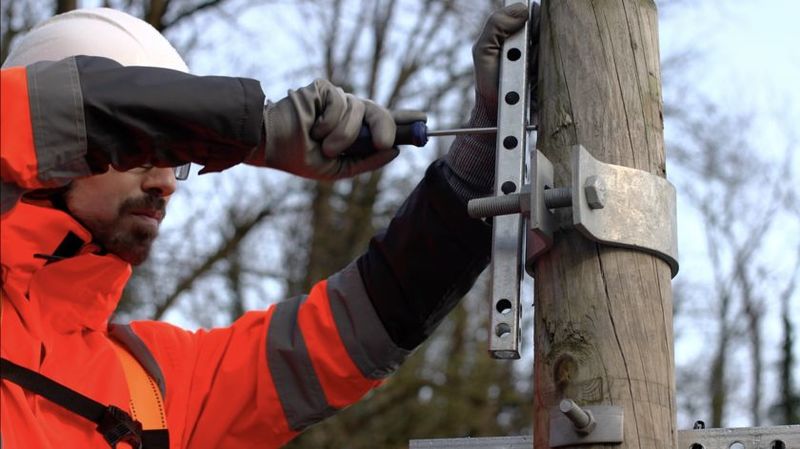

Étape 2 – Préparation du poteau
Utiliser la rehausse comme gabarit pour percer le poteau

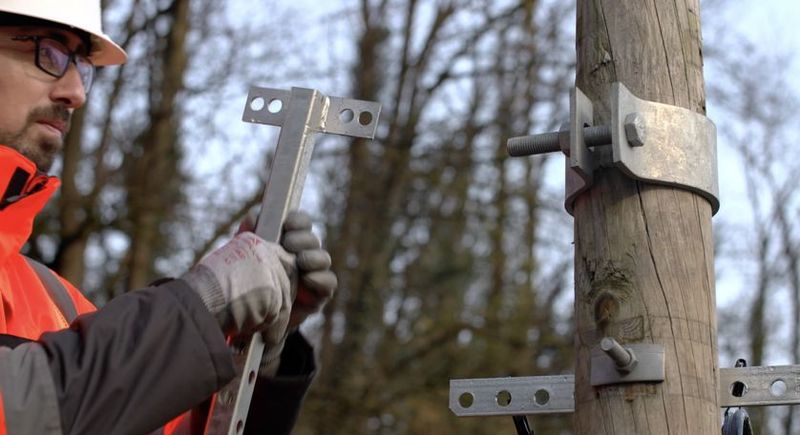

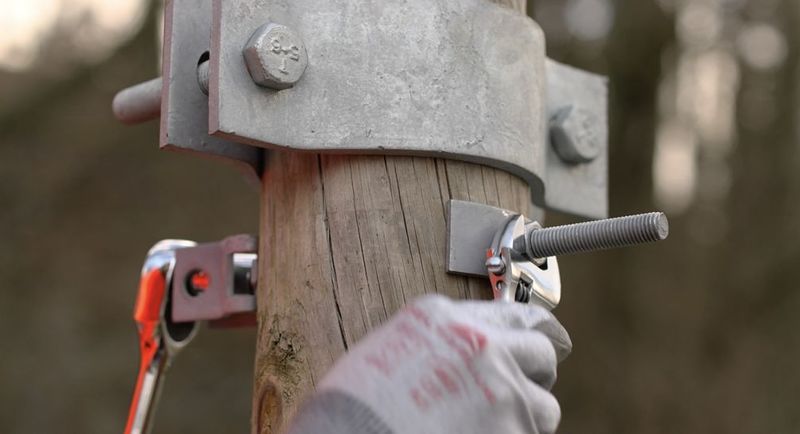

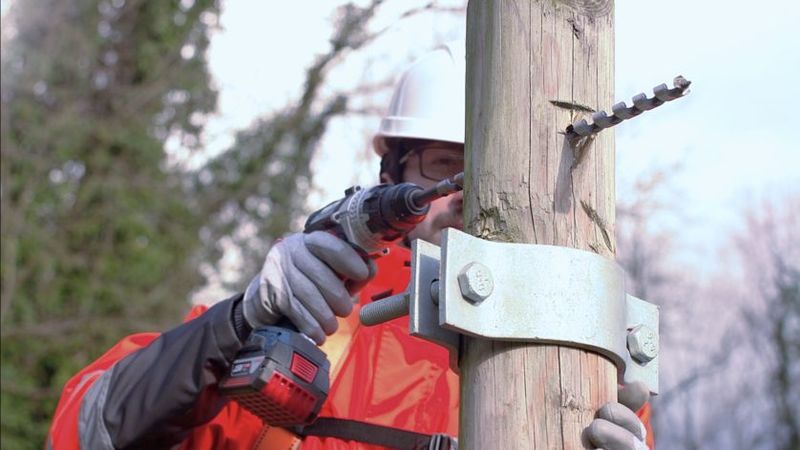

Étape 3 – Installation des brides
Installer les deux brides à l’aide de boulons traversants pour créer un déport entre la rehausse et l’appui
Étape 4 – Installation de la rehausse sur brides
Utiliser deux boulons d’assemblage 1/13 pour sécuriser la rehausse sur les brides

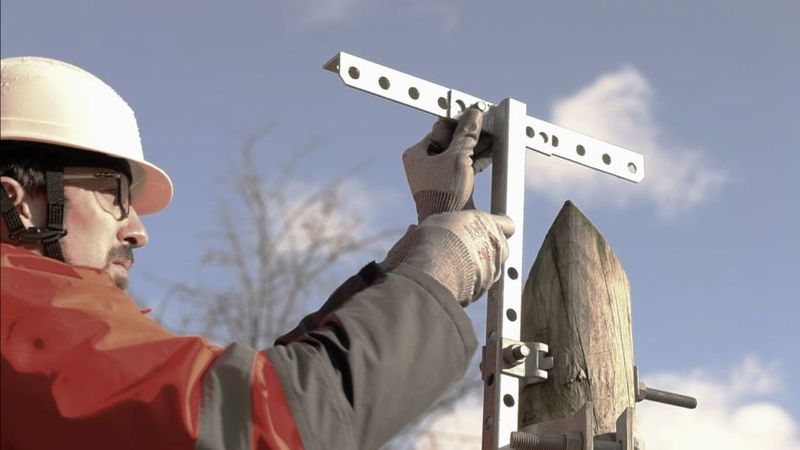

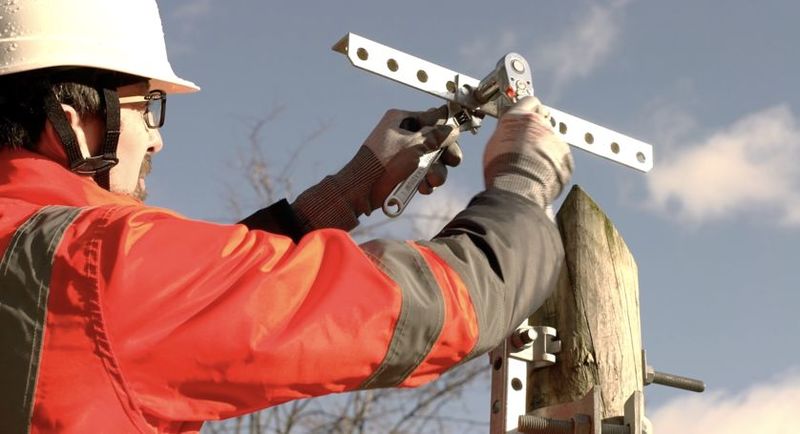

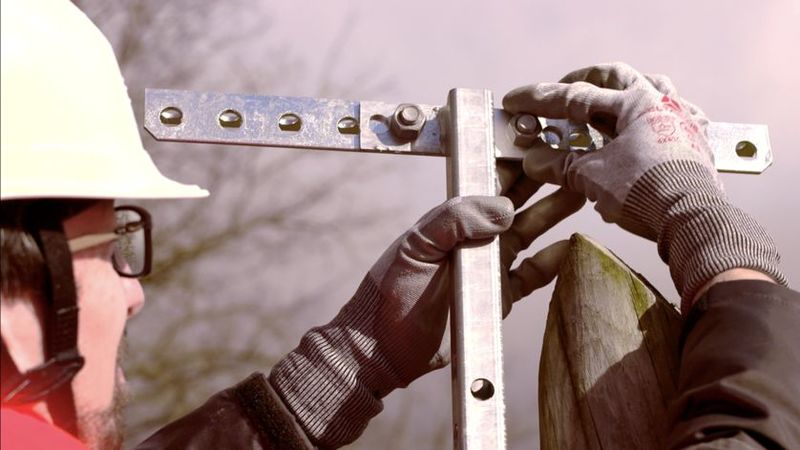

Étape 5 – Installation de la traverse
Utiliser deux boulons d’assemblage 1/12 pour sécuriser la traverse sur la platine de la rehausse

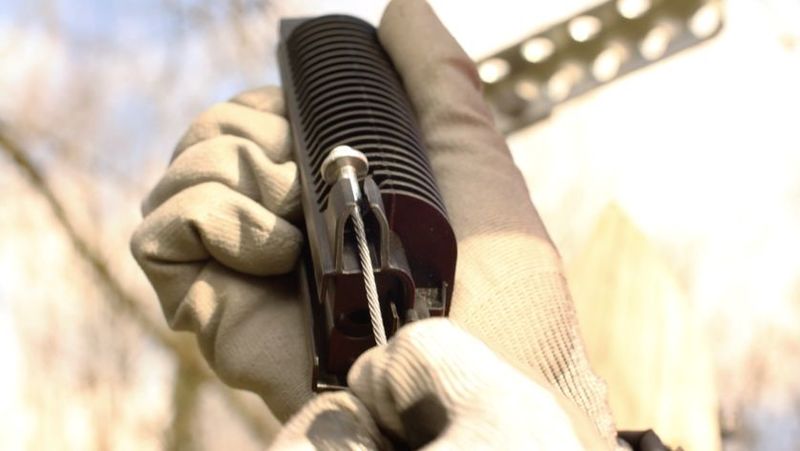

Étape 6 – Installation du câble
Utiliser une pince d’ancrage adaptée au diamètre du câble

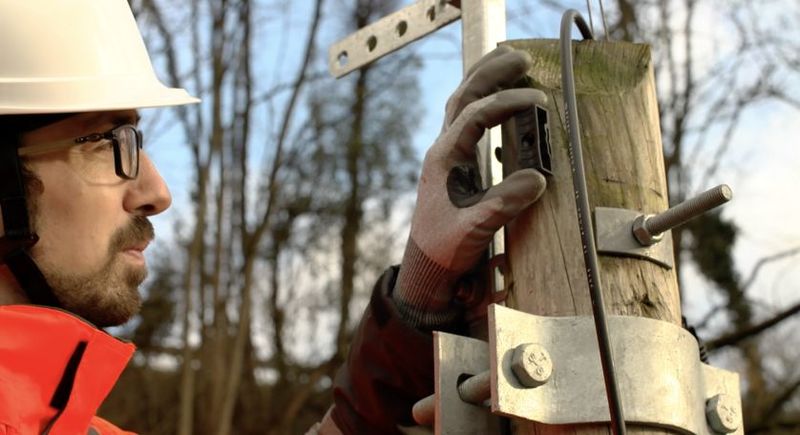

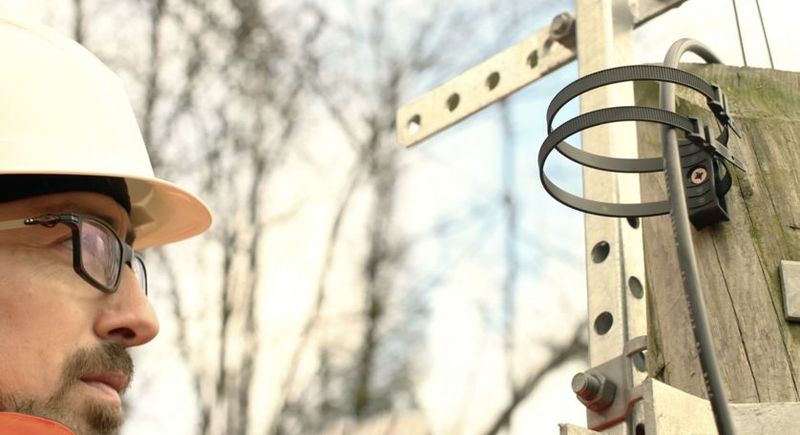

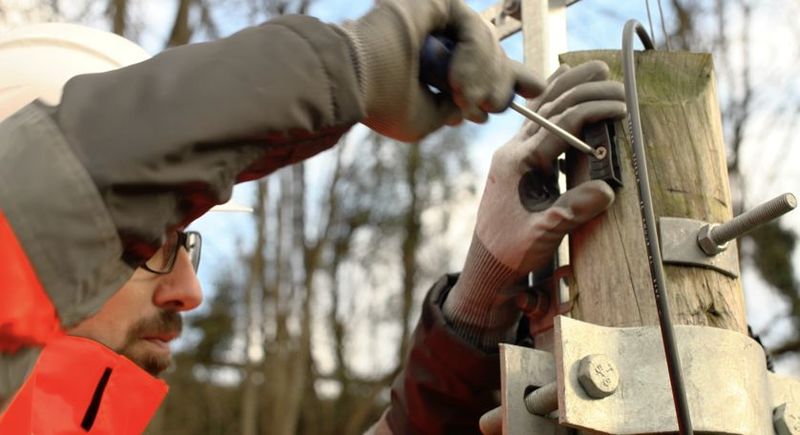

Étape 7 – Gestion de la descente de câble le long du poteau
Utiliser un dispositif de support de câble pour éviter tout frottement avec le poteau ou tout autre élément
