Mise en place de l'Ecam S3-7 dans le boitier BPEO T0
Mise en place d’un câble d’abonné monté sur une Ecam S3-7 dans le boitier BPEO T0
Sommaire
- Étape 1 – Ouverture du boîtier BPEO T0
- Étape 2 – Retrait du bouchon d’Ecam S3-7
- Étape 3 – Clipsage de l’Ecam S3-7 sur le boîtier
- Étape 4 – Sécurisation du tube 900µm dans le boîtier
- Étape 5 – Epissurage et lovage des fibres dans la cassette
- Étape 6 – Lovage des fibres non épissurées dans la cassette
- Étape 7 – Mise en place du couvercle transparent sur la cassette
- Étape 8 – Fermeture du boîtier

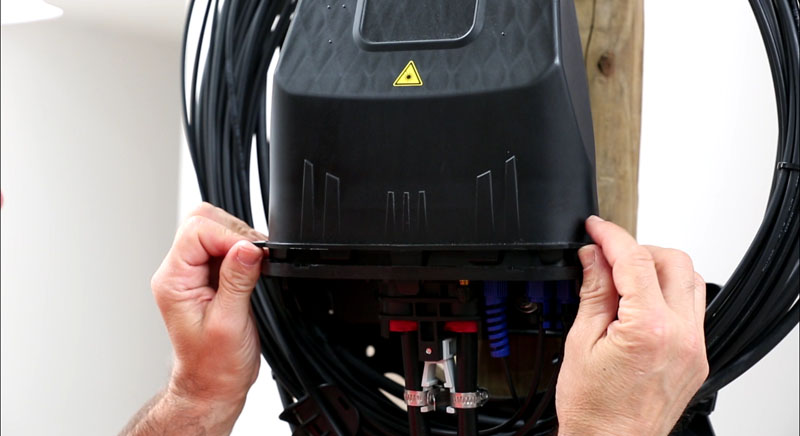

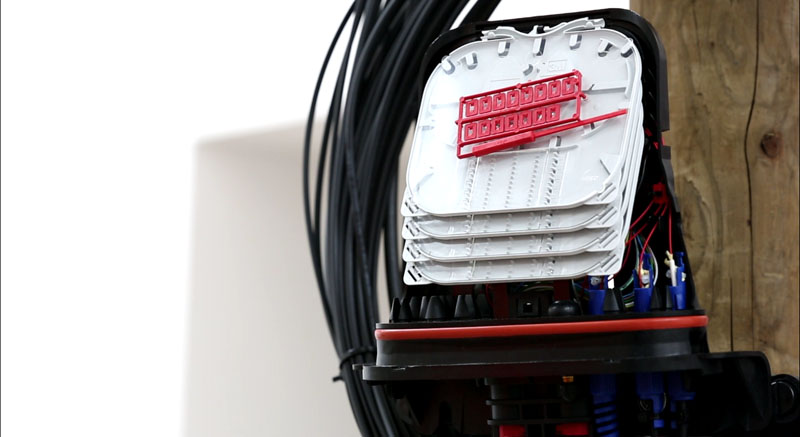

Étape 1 – Ouverture du boîtier BPEO T0
- Désengager une patte d’accroche en la poussant vers l’intérieur tout en prenant appui sur le corps.
- Insérer le tournevis dans l’encoche et le tourner de 90°.
- Faire de même pour désengager l’autre patte d’accroche.
- Finir d’extraire le couvercle en faisant levier si nécessaire avec le tournevis alternativement de haut en bas pour sortir le capot.

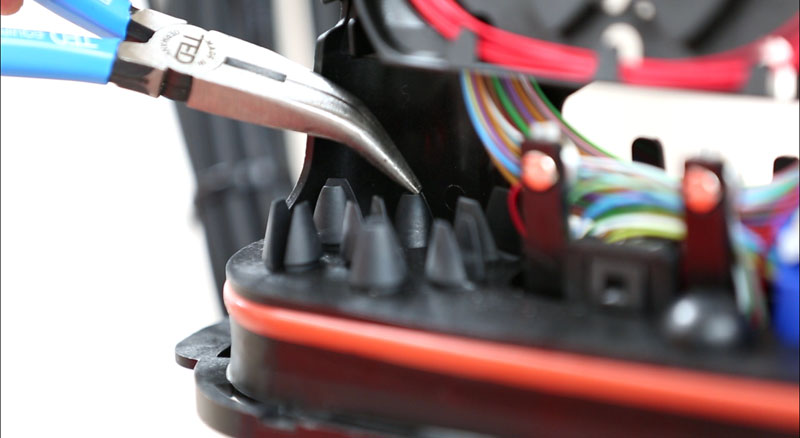

Étape 2 – Retrait du bouchon de l’Ecam S3-7
Afin de faciliter l’exploitation du boîtier à long terme, veuillez respecter l’ordre d’installation préconisé des Ecam S3-7 sur le boîtier.

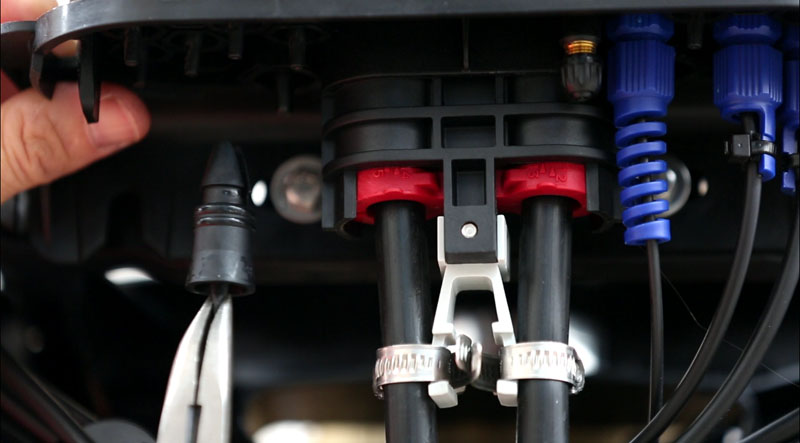

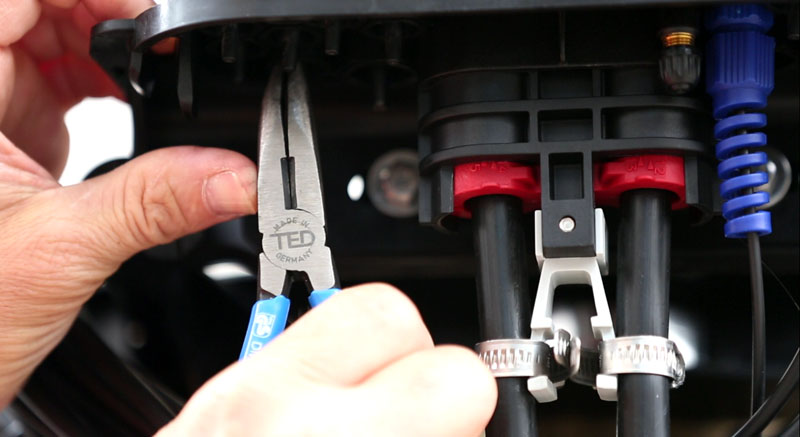

Manuellement ou avec une petite pince, retirer le bouchon de la position choisie.

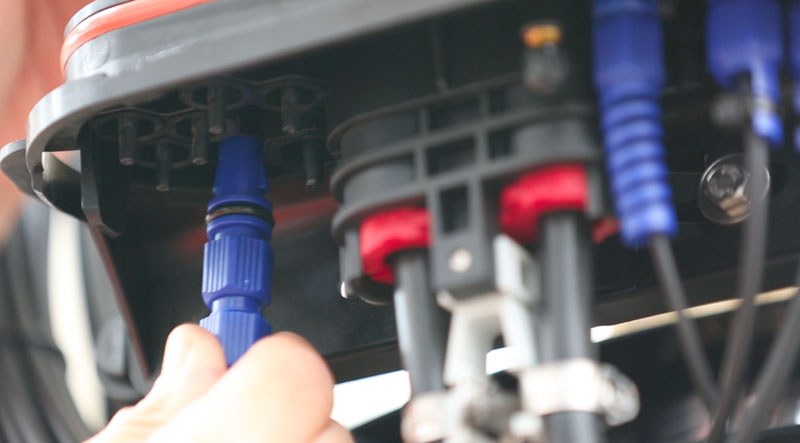

Étape 3 – Clipsage de l’Ecam S3-7 sur le boîtier
Faire passer le tube 900µm dans l’orifice choisi.

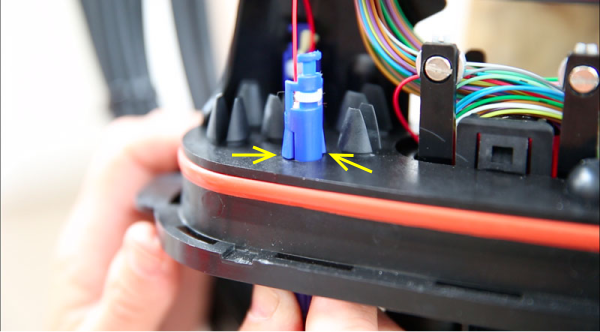

Orienter l’hexagone de l’Ecam S3-7 et pousser l’Ecam à travers le boîtier jusqu’à ce que les deux clips sortent bien à l’intérieur du boîtier pour verrouiller l’Ecam.

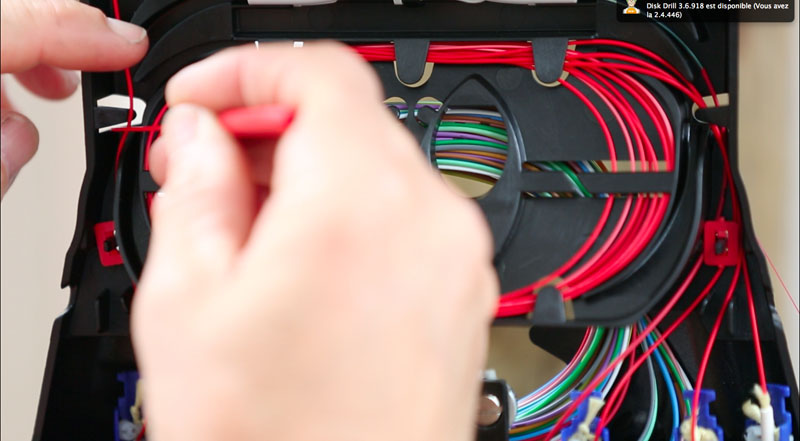

Étape 4 – Sécurisation du tube 900µm dans le boîtier

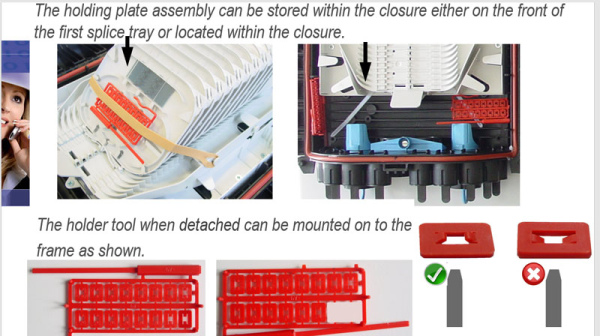

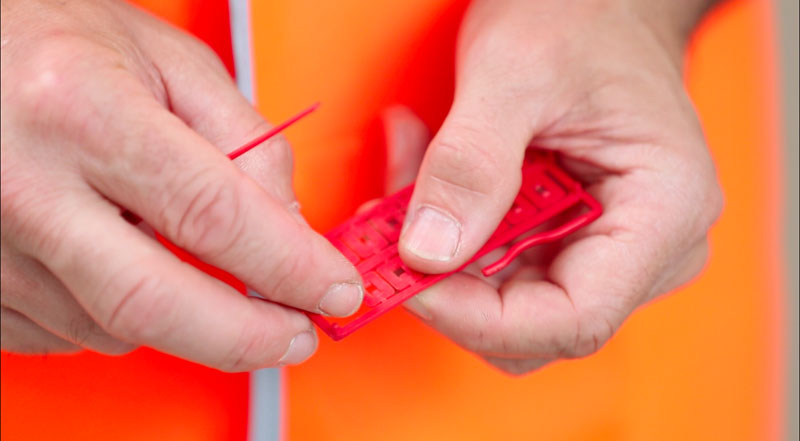

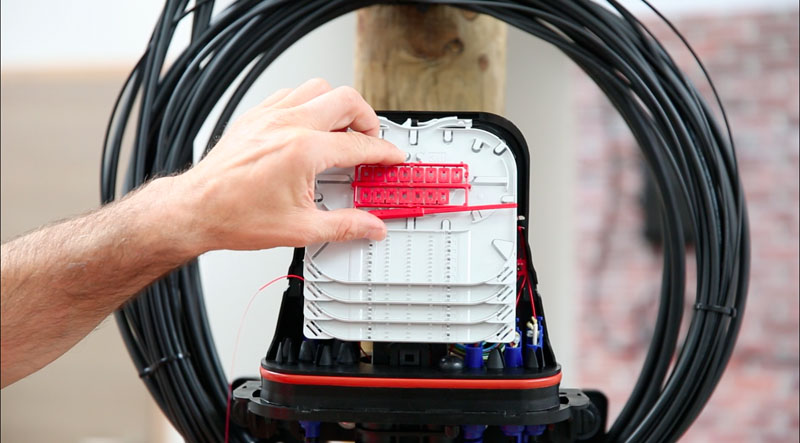

- Utiliser la plaque d’outils positionnée sur la première cassette et détacher une plaquette de rétention.

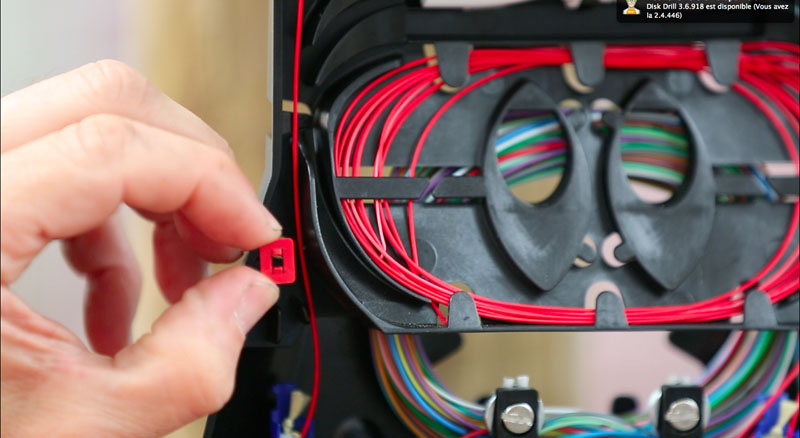

- Sécuriser le tube 900µm en plaçant la plaquette sur le doigt de verrouillage.
Nota: La plaquette doit être insérée avec les volet de verrouillage orientés vers le haut afin de bien retenir les tubes.

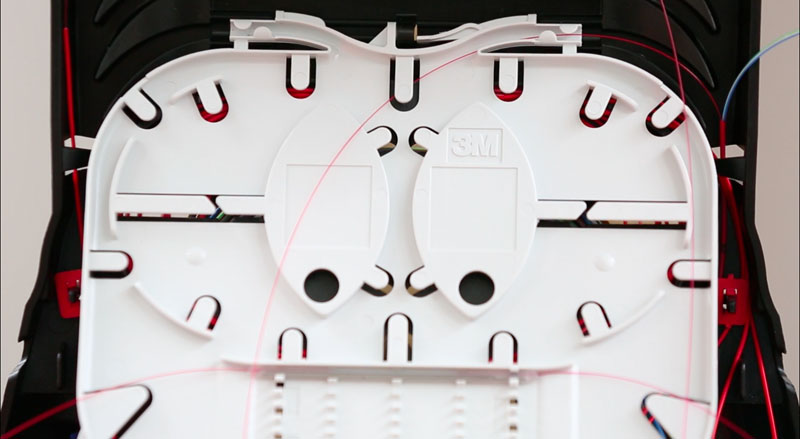

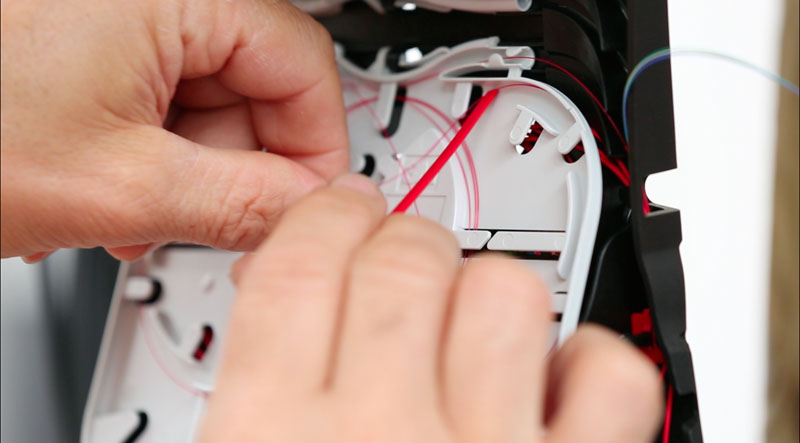

Étape 5 – Epissurage et lovage des fibres dans la cassette
- Epissurer les fibres (non montré)

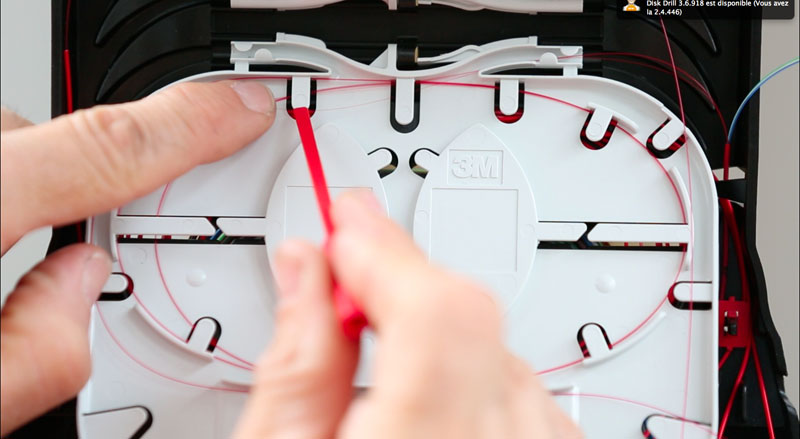

- Sécuriser la protection d’épissure dans la cassette

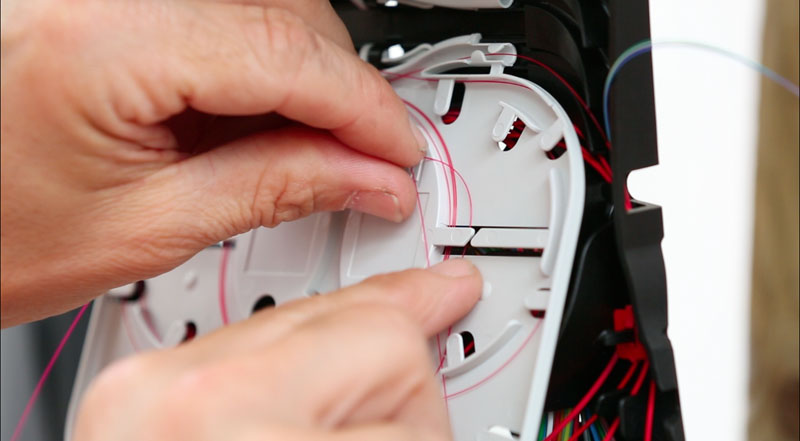

- Lover le premier coté de la fibre épissurée

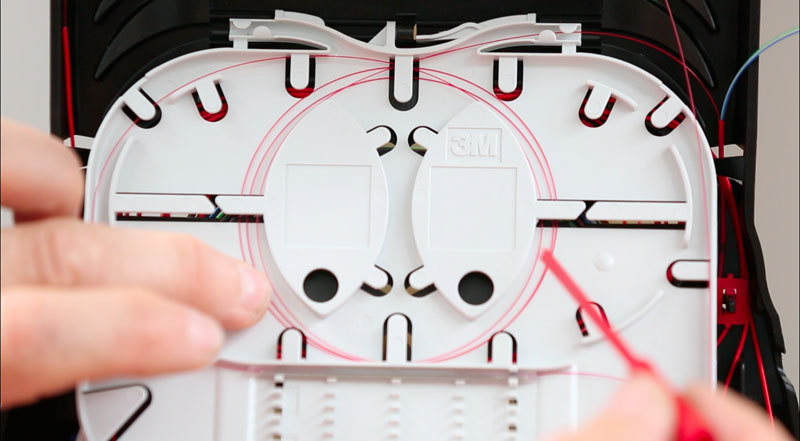

- Lover le deuxième coté de la fibre épissurée.

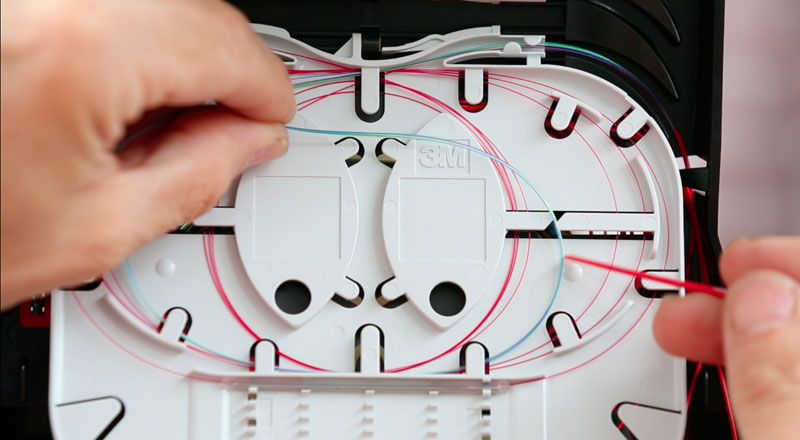

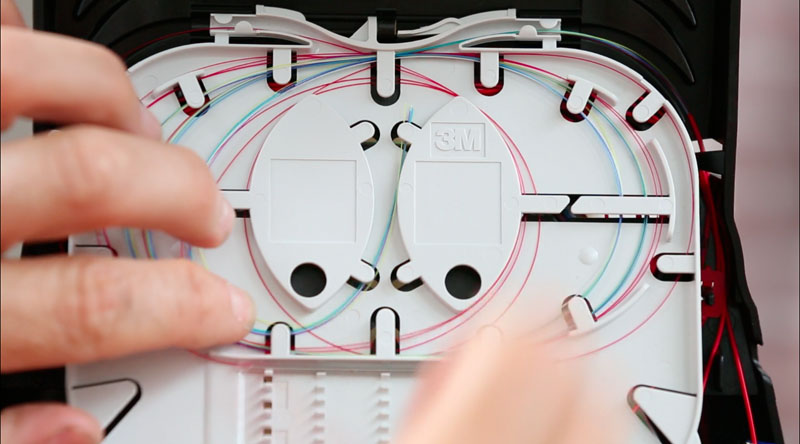

Étape 6 – Lovage des fibres non épissurées dans la cassette

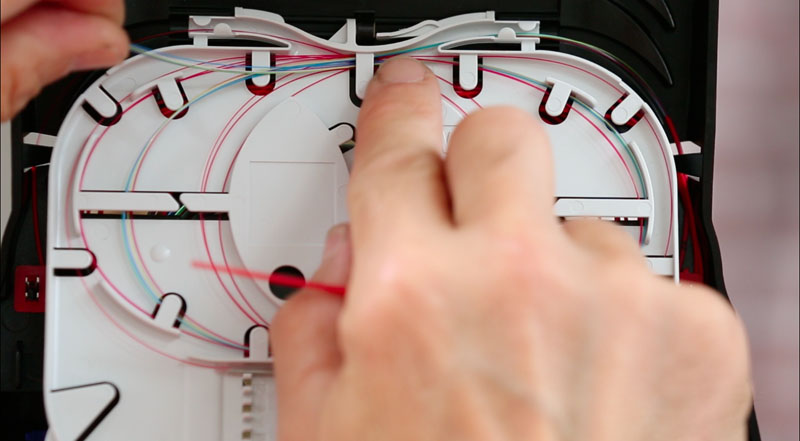

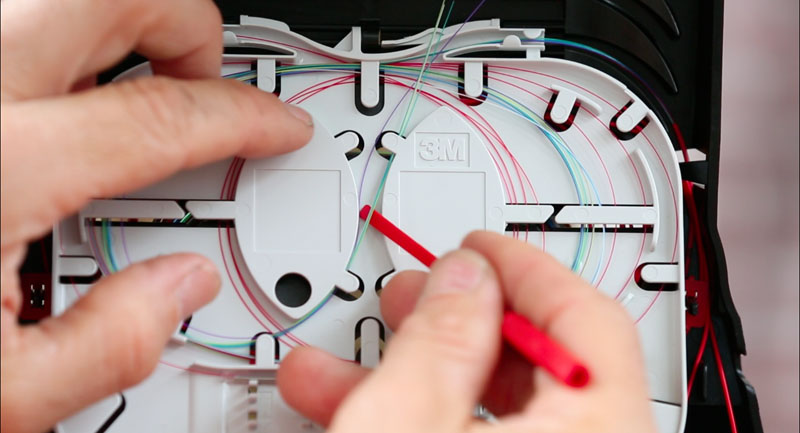

Lover avec précaution le reste des fibres non épissurées dans la cassette.
ASTUCE: Pour faciliter le retrait des fibres plus tard, lors du dernier tour faire passer les fibres par le milieu de la cassette.
Conseil: Si il reste une cassette libre dans le boîtier, il est préférable de lover les fibres non épissurées dans une cassette vide.
Étape 7 – Mise en place du couvercle transparent sur la cassette
- Vérifier que toutes les fibres sont bien disposées.
- Clipser le couvercle transparent sur la cassette.
Étape 8 – Fermeture du boîtier

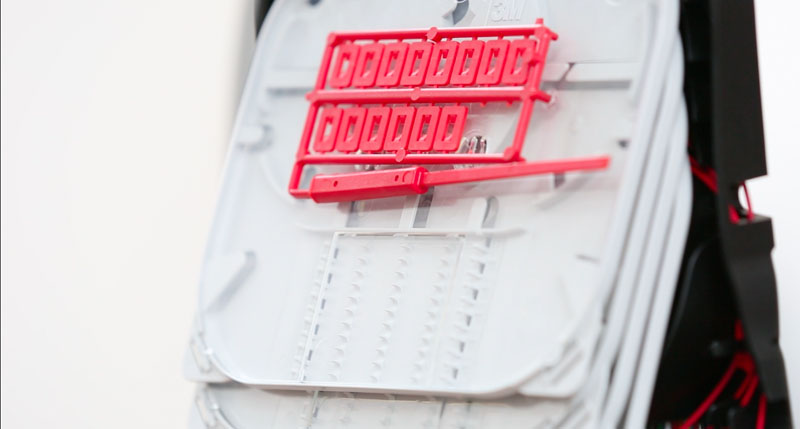

- Ranger la plaque d’outils sur le couvercle transparent de la première cassette.
- Vérifier que tous les éléments soient correctement fixés ou maintenus.
- Vérifier qu’aucune fibre ne risque d’être coincée lors de la fermeture du capot.
- Vérifier la tension et les contraintes des fibres.
- Vérifier la propreté et le bon positionnement du joint et la propreté de la zone d’étanchéité à l’intérieur du capot.

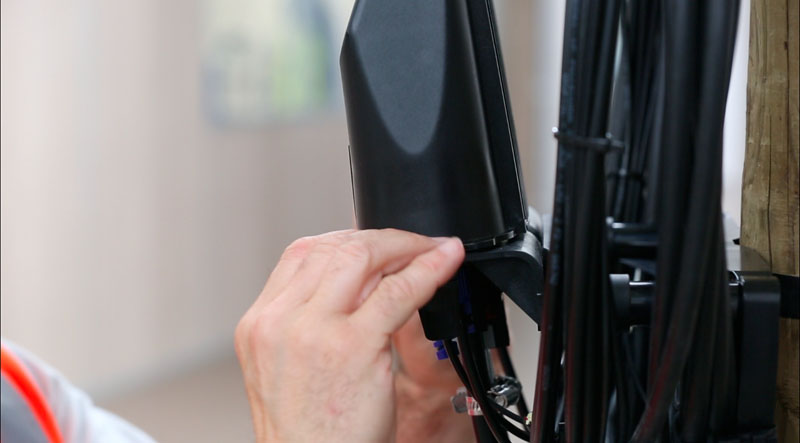

- Présenter le capot au dessus du corps.
- Pousser le capot vers le bas pour engager les pattes d’accroche dans le corps. Veiller à ce que les doigts de guidage du couvercle à l’avant et à l’arrière soient bien engagés dans le corps.
- Appuyer avec les doigts alternativement sur les pattes à gauche et à droite du couvercle, prévu à cet effet, jusqu’à ce que les pattes d’accroches soient bien clippées sur le corps
