Déploiement souterrain
Réaliser un déploiement de câble souterrain par aiguillage de conduite
Sommaire
- Étape 1 – Se protéger avant de débuter le chantier
- Étape 2 – Sécuriser le périmètre d’intervention
- Étape 3 – Ouvrir les chambres Télécom
- Étape 4 – Choisir son aiguille de tirage
- Étape 5 – Aiguiller la conduite
- Étape 6 – Mettre en place le câble à déployer
- Étape 7 – Accrocher le câble et la ficelle sur l’aiguille
- Étape 8 – Lubrifier la conduite
- Étape 9 – Tirer le câble
- Étape 10 – Fermer les chambres de Telecom.
Étape 1 – Se protéger avant de débuter le chantier
Avant de débuter une intervention il est primordial de se protéger
- Tête (casque + jugulaire)
- Main (gant de tirage cuir ou textile)
- Pied (chaussure ou botte de sécurité)
- EPI (Equipement Protection Individuel) haute visibilité
Pour plus d’information concernant les EPI haute visibilité vous pouvez consulter le blog Telenco.

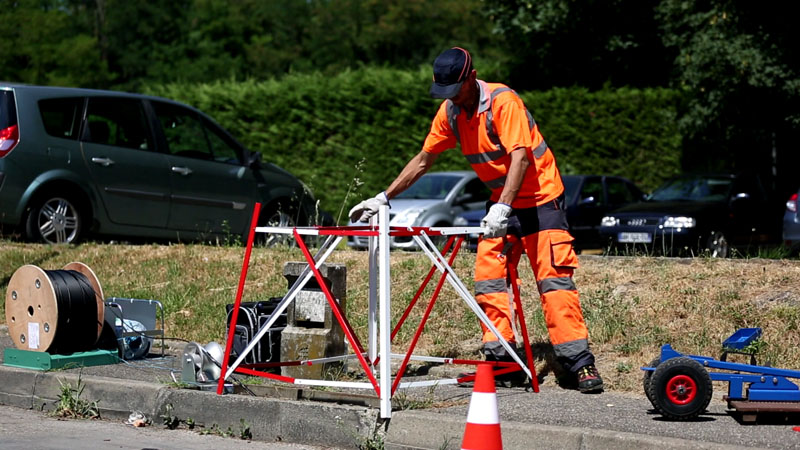

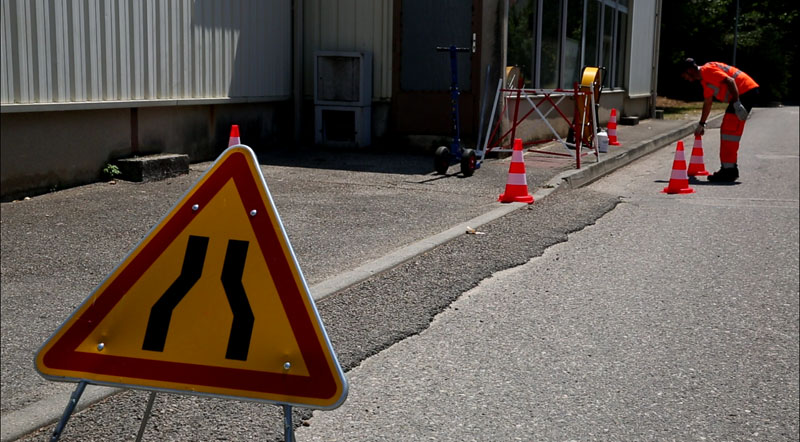

Étape 2 – Sécuriser le périmètre d’intervention
Matériel nécessaire :

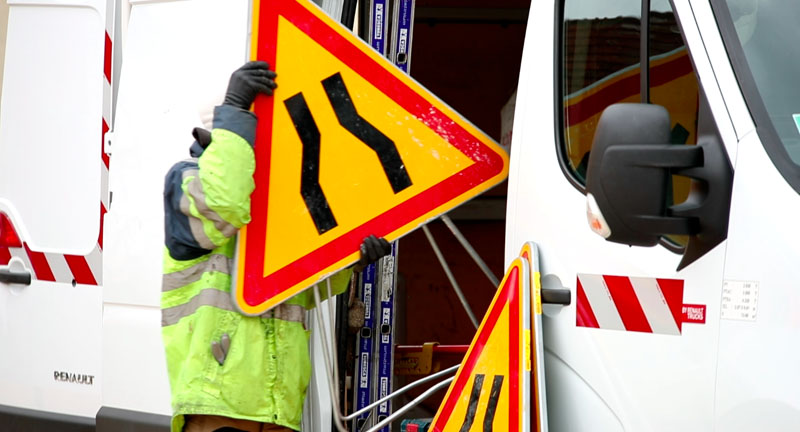

- Panneaux de signalisation
- Cônes de signalisation
- Garde-fous
Protégez-vous :

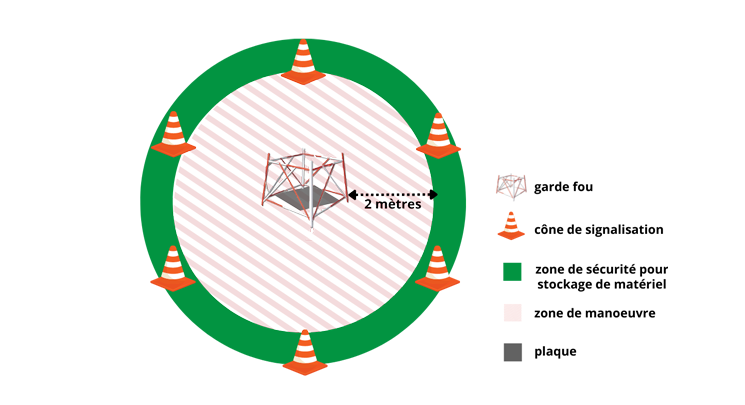

Délimiter et organiser vos lieux d’intervention. Nous recommandons un périmètre de sécurité adapté, au moins 2m autour de chaque chambre. Pour plus d’information sur la signalisation vous pouvez consulter le blog Telenco : panneaux et balises de signalisation.
Référez-vous aux réglementations en vigueur de votre pays
Étape 3 – Ouvrir les chambres Telecom
Matériel nécessaire :
- Détecteur de gaz

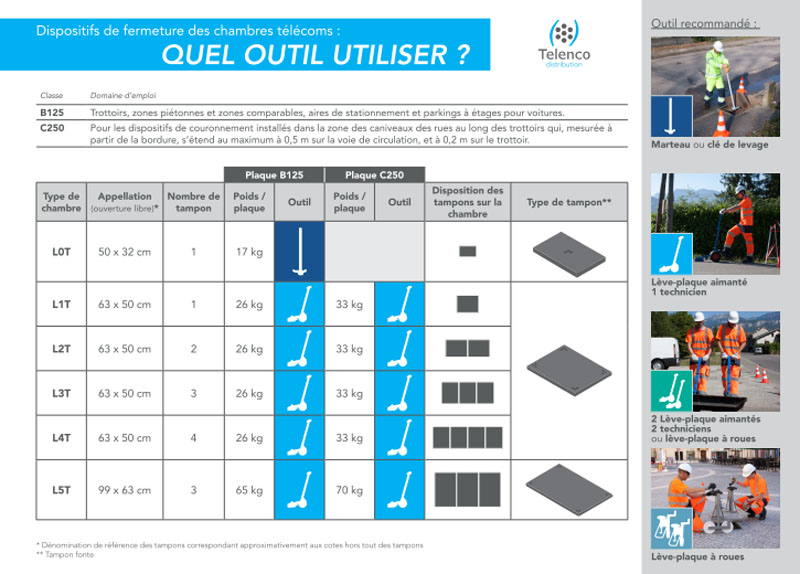

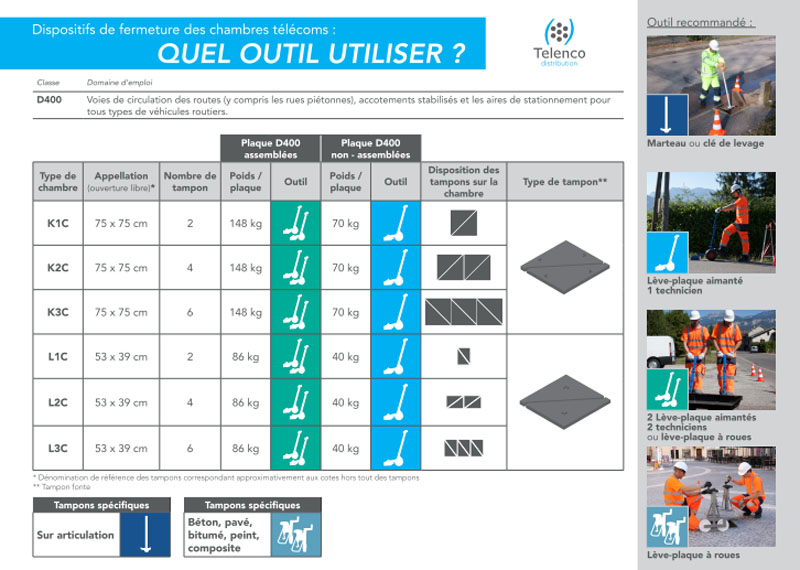

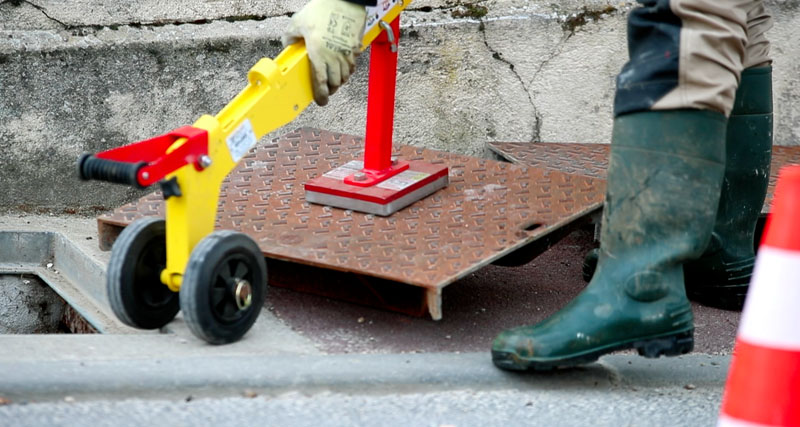

- Outil de manipulation des tampons (Lève plaque Aimanté, marteau à plaque…)
Manipulation :
- Vérifier l’absence de gaz explosif.
- Frapper les tampons à l’aide d’un marteau à plaque afin de les débloquer.

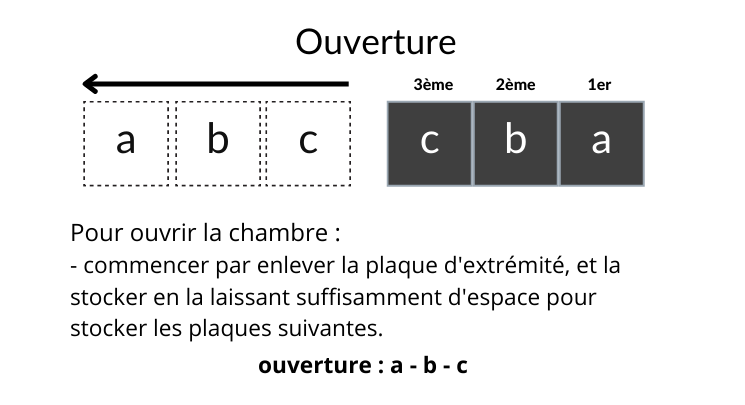

- Retirer les tampons.
- Sécuriser la chambre ouverte par un garde fou.
Pour plus d’information concernant l’ouverture des chambres Télécom vous pouvez consulter le blog Telenco.
Étape 4 – Choisir son aiguille de tirage
Choisir le diamètre de l’aiguille en fonction de la distance entre les chambres et du diamètre des fourreaux.
Pour plus d’information concernant les aiguilles de tirage vous pouvez consulter le blog Telenco.
Étape 5 – Aiguiller la conduite

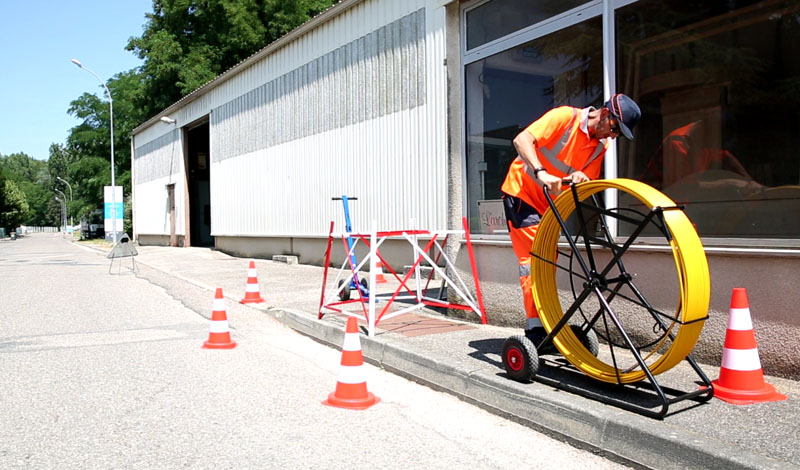

- Placer l’aiguille entre 1 et 2 m de la chambre.

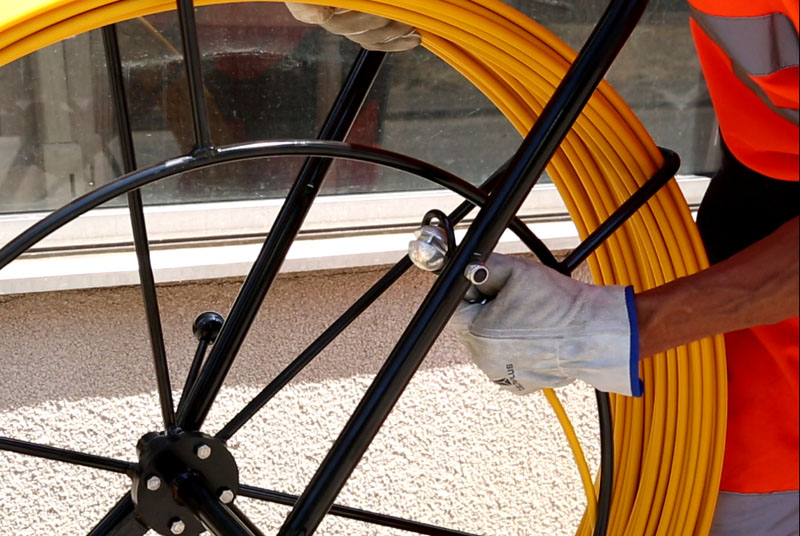

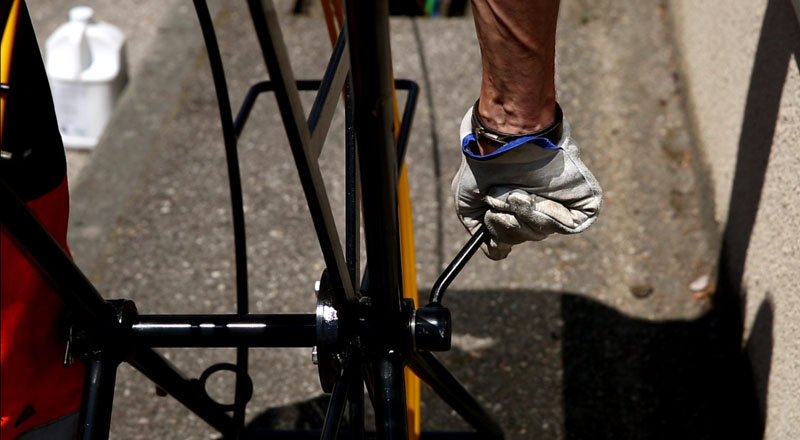

- Desserrer le frein de l’aiguille (libérer le jonc).
- Passer l’aiguille dans l’œillet de guidage.

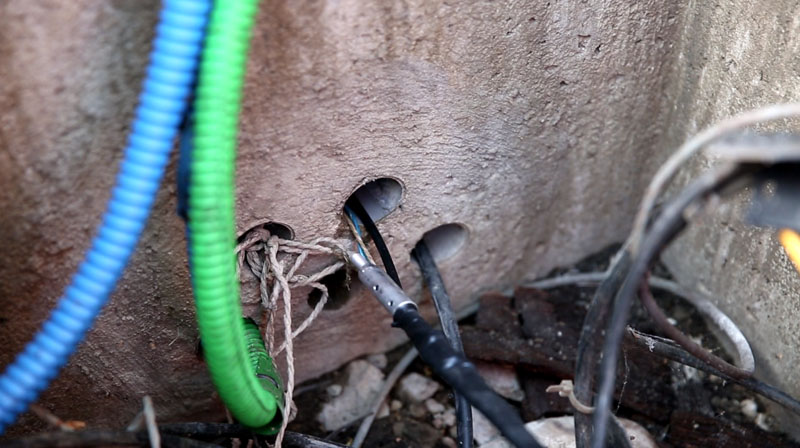

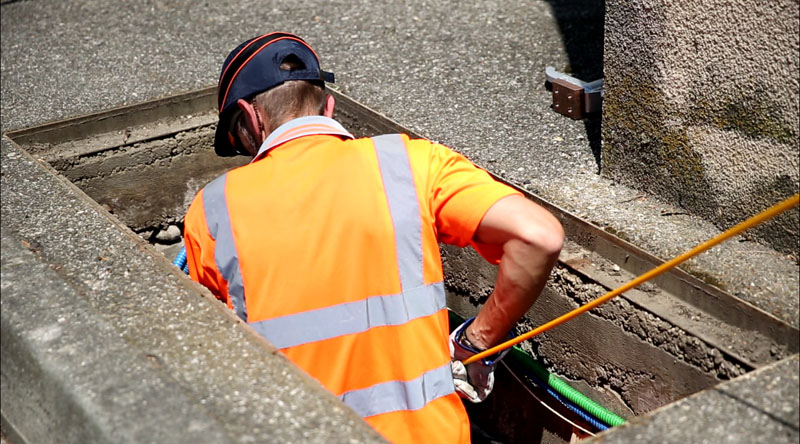

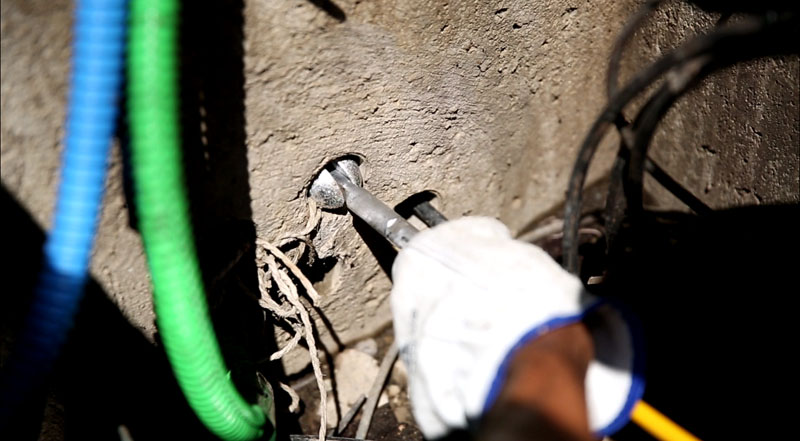

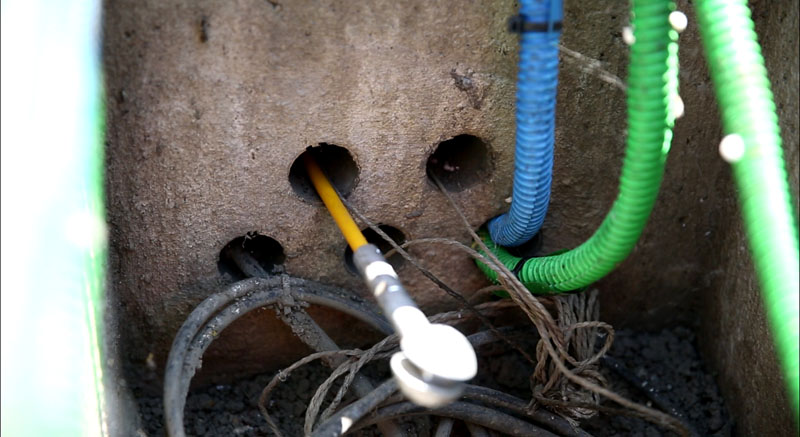

- Descendre dans la chambre et introduire l’aiguille dans l’alvéole.
- Se positionner, pousser de façon constante pour conserver l’inertie du mouvement de l’aiguille.
- A l’arrivée du jonc à la seconde chambre, actionner le frein de l’aiguille (bloquer le jonc).
Étape 6 – Mettre en place le câble à déployer
Matériel nécessaire :
- Dérouleur à rouleaux
- Galet bord de chambre
Manipulation :

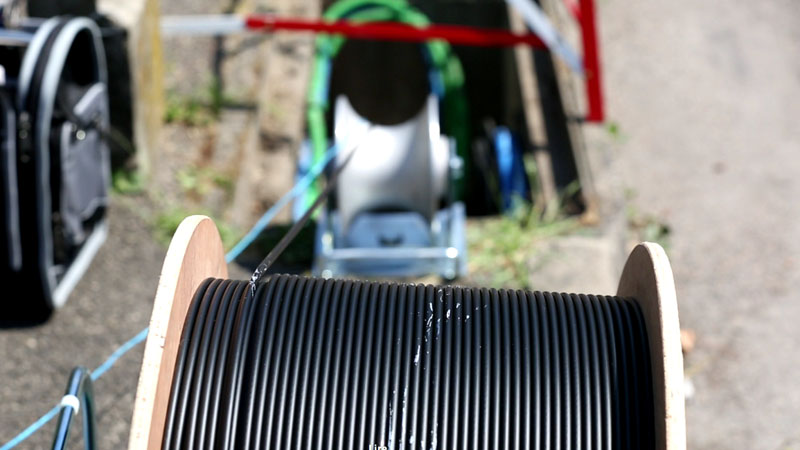

- Installer le touret de câble sur le dérouleur à rouleaux (distance 1 à 2 m de la chambre).
- Installer le galet bord de chambre pour la protection du câble contre les frottements.
Pour plus d’information concernant les ficelles de tirage vous pouvez consulter le blog Telenco.
Astuce
Pensez à déployer une ficelle d’aiguillage avec le câble. Celle ci pourra vous servir d’aiguille de tirage ultérieurement. Gain de temps pour vos futurs déploiements

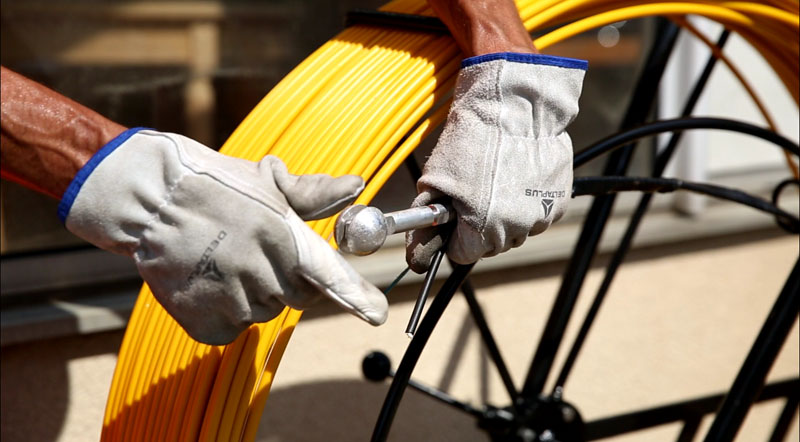

Étape 7 – Accrocher le câble et la ficelle sur l’aiguille
Matériel nécessaire :
- Scotch électricien
- Ficelle d’aiguillage
Manipulation :

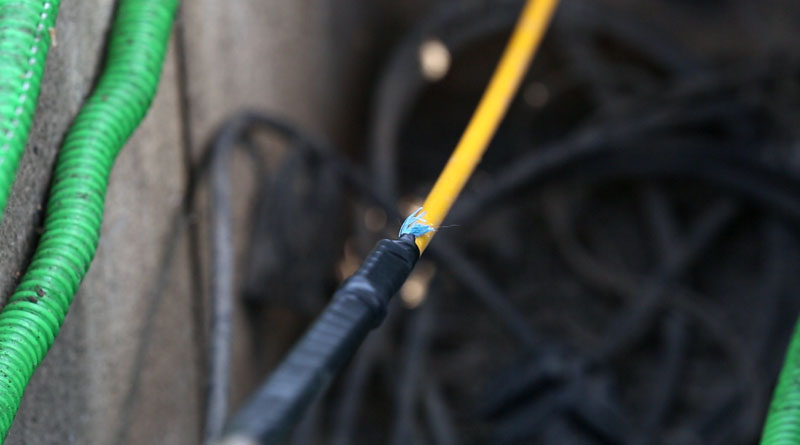

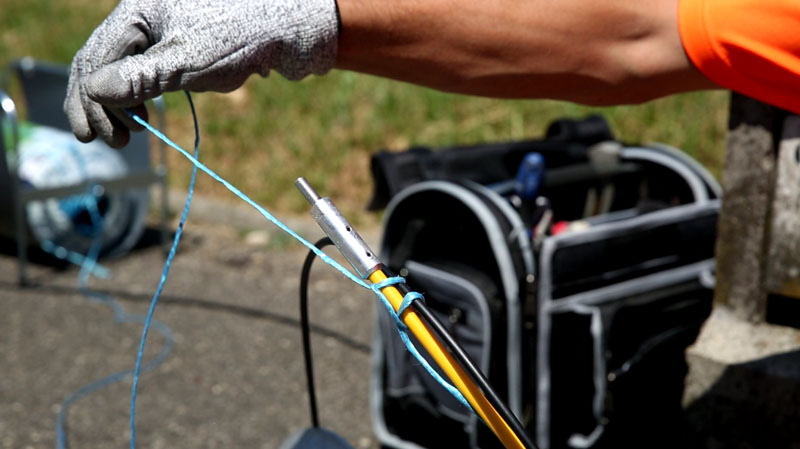

- Réaliser plusieurs nœuds simple tête alouette avec la ficelle d’aiguillage sur le jonc. ( 3 à 4 nœuds sur une distance de 30 cm)
- Placer le câble dans les nœuds réalisés.
- Aligner soigneusement l’ensemble et serrer les nœuds.

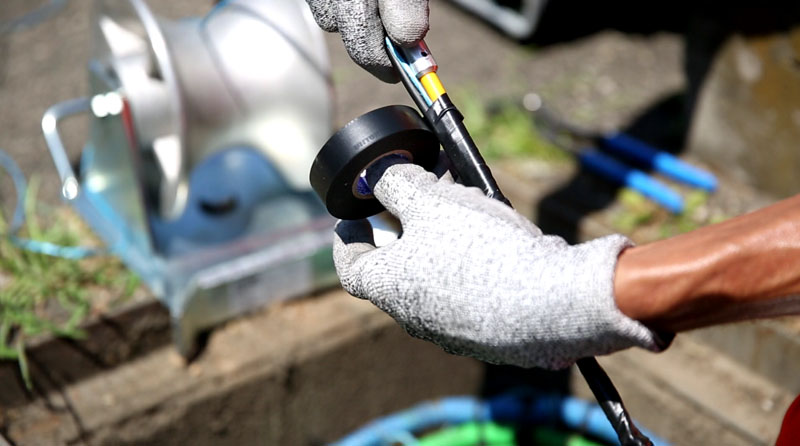

- Recouvrir l’ensemble du montage par du scotch d’électricien.
Astuce
Avantage du nœud tête d’Alouette : simple, rapide, facilement repositionnable et auto serrant

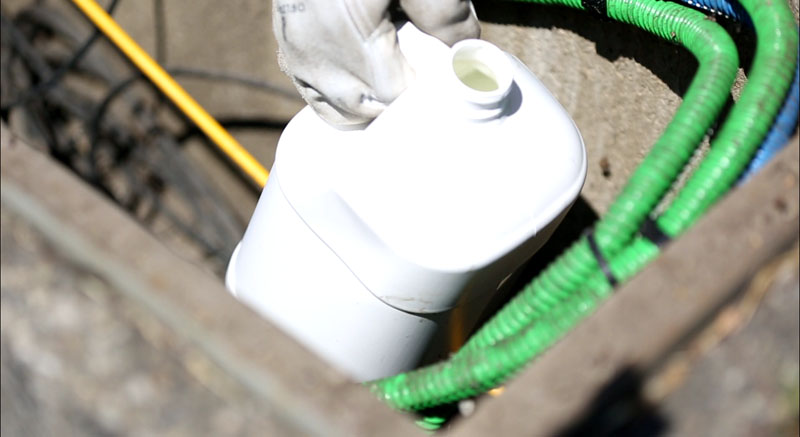

Étape 8 – Lubrifier la conduite
L’emploi de lubrifiant permet de réduire la friction entre le(s) câble(s) et l’intérieur des conduites. Ceci vous permettra des déploiements sur de plus grandes distances tout en réduisant vos efforts.

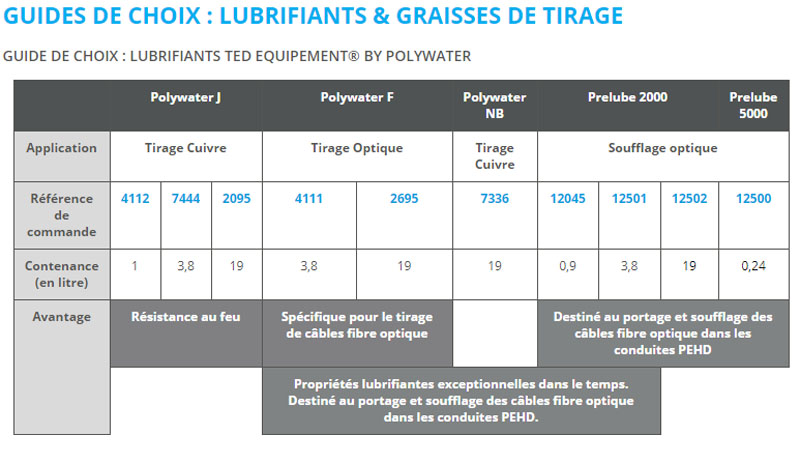

Pour plus d’information sur le choix des lubrifiants ou graisse de tirage vous pouvez consulter le site Telenco distribution.
Étape 9 – Tirer le câble

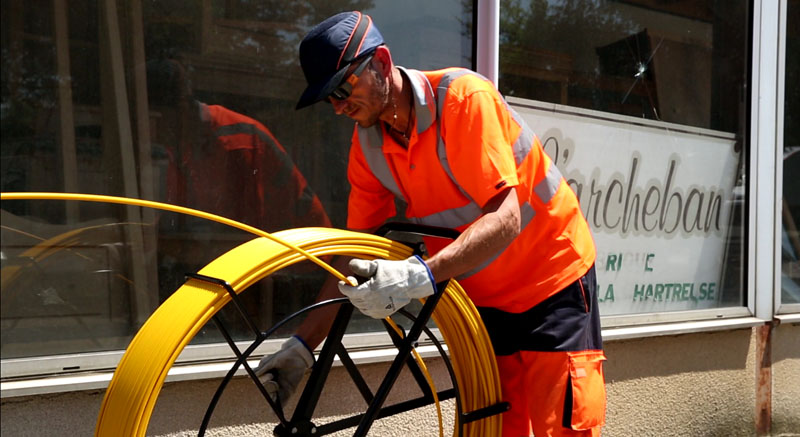

- Desserrer le frein de l’aiguille.
- Tirer sur le jonc de façon continue. En cas de blocage, s’assurer que le câble se déroule correctement. Reprendre le tirage progressivement, sans à-coup pour éviter d’endommager le câble.

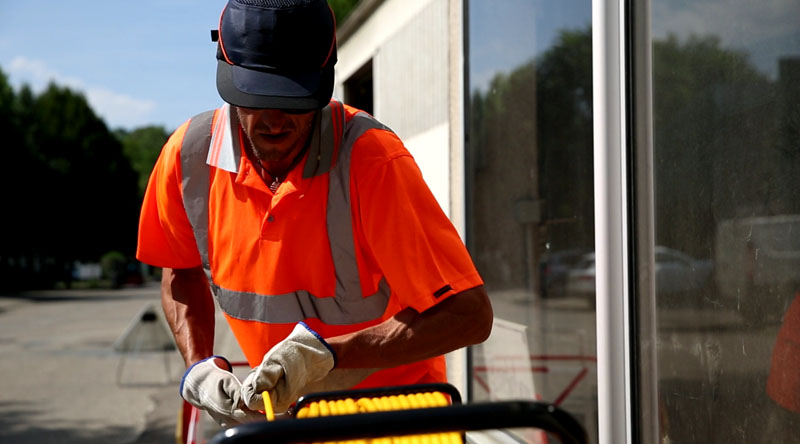

- Ranger le jonc dans le dévidoir au fil du tirage si possible.
- A l’arrivée du câble :

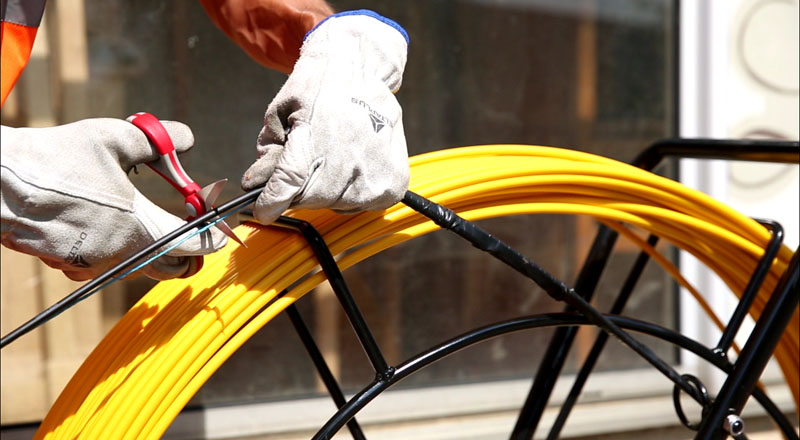

- Désolidariser le câble et la ficelle du jonc.
- Récupérer plusieurs mètres de câble pour le lovage ultérieur.
- Ranger l’extrémité du jonc dans le dévidoir et serrer le frein.
- Accrocher la ficelle d’aiguillage pour emploi futur.
Étape 10 – Fermer les chambres de Télécom.
Matériel nécessaire :

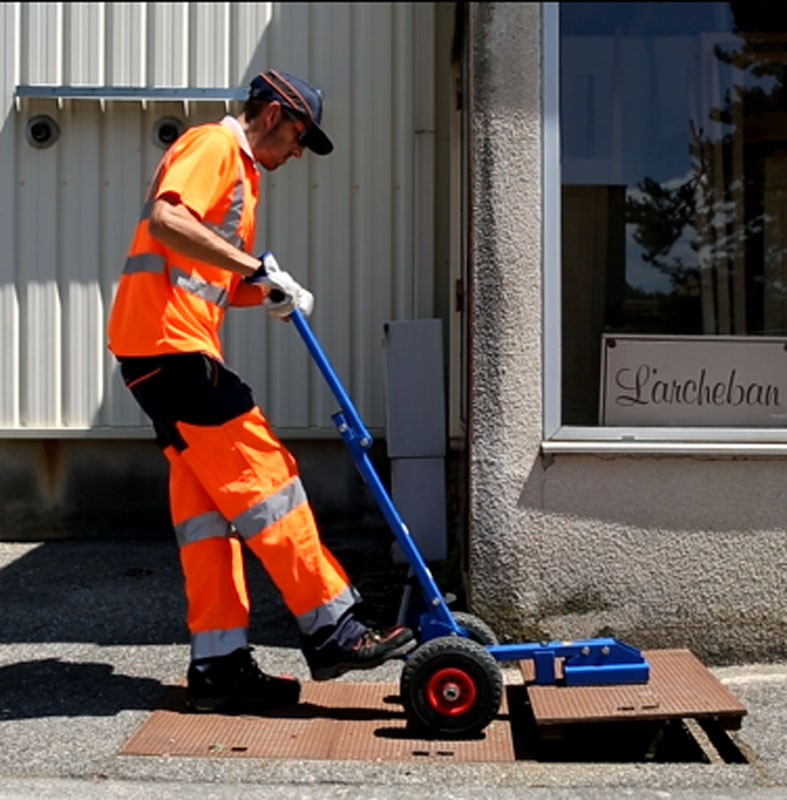

- Outil de manipulation des tampons (Lève plaque Aimanté, marteau à plaque…)
Manipulation :
- Nettoyer le cadre des chambres. (Permet de repositionner les tampons plus facilement)
- Remettre en place les tampons.
- Nettoyer votre site.
