Installer un boîtier de distribution fibre optique
Votre consentement est requis pour afficher ce contenu à partir deyoutube - Politique de confidentialité
Mise en œuvre d’un tire câble pour tirage de câble sous-terrain
Sommaire
- Étape 1 – Fixez le boîtier sur le poteau
- Étape 2 – Passez le câble de distribution
- Étape 3 – Placez le manchon gris du kit autour du câble
- Étape 4 – Resserrez l’étrier autour du câble
- Étape 5 – Fixez l’aramide ou les joncs FRP sur le plot d’arrimage
- Étape 6 – Ouvrez la platine pivotante à l’aide
- Étape 7 – Lovez la fibre à raccorder à l’arrière de la platine pivotante
- Étape 8 – Revissez la platine amovible

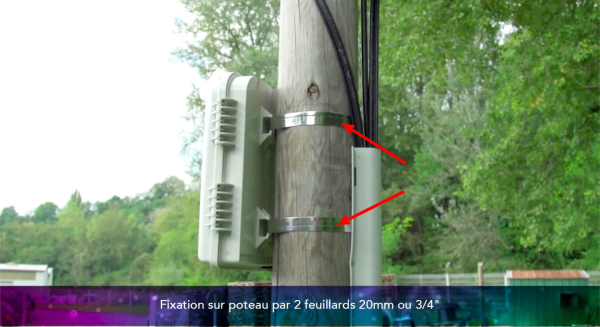

Étape 1 – Fixez le boîtier sur le poteau
À l’aide de 2 feuillards 20mm ou 3/4, fixez le boîtier sur le poteau.
Étape 2 – Passez le câble de distribution
Passez le câble de distribution préparé à travers le presse-étoupe.
Étape 3 – Placez le manchon gris du kit autour du câble
Placez le manchon gris du kit autour du câble dans l’étrier métallique.

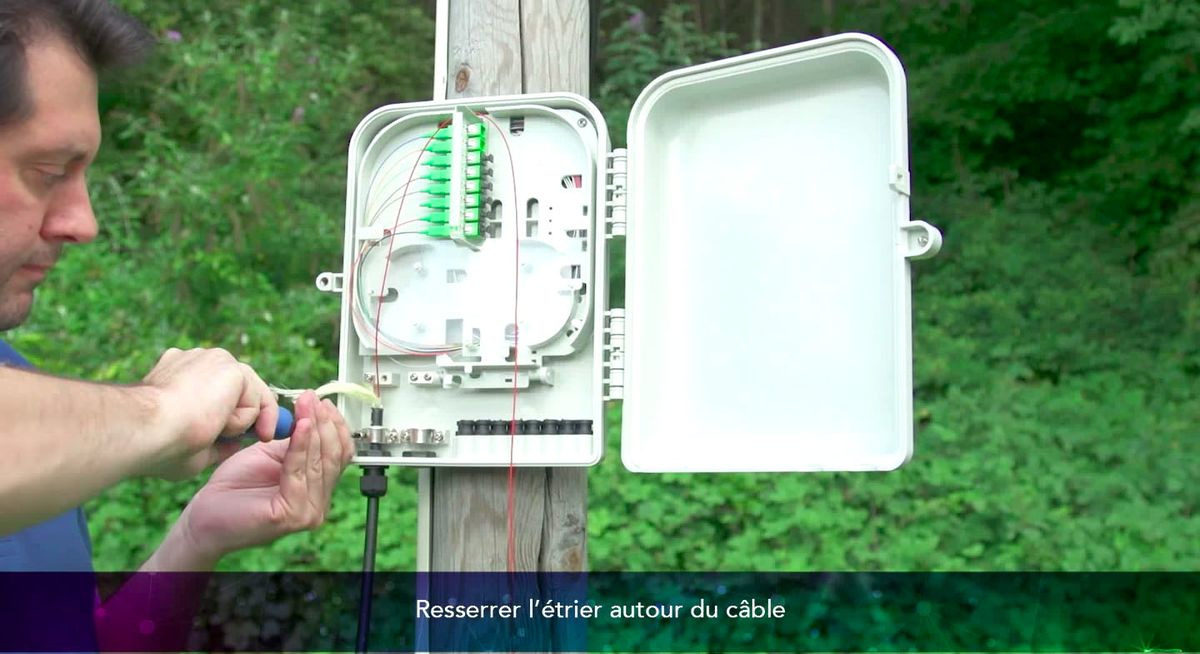

Étape 4 – Resserrez l’étrier autour du câble
Utilisez le tournevis cruciforme pour resserrer l’étrier autour du câble.
La seconde extrémité de l’émerillon est à installer sur votre aiguille de tirage, ficelle/ corde de tirage.

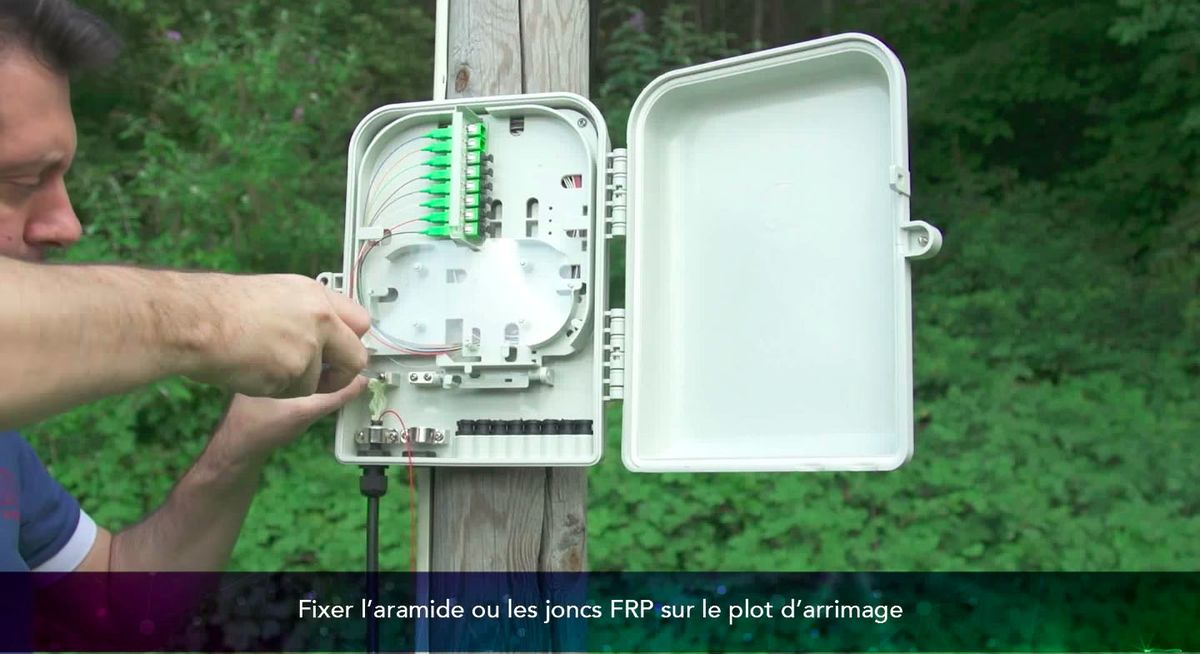

Étape 5 – Fixez l’aramide ou les joncs FRP sur le plot d’arrimage
Étape 6 – Ouvrez la platine pivotante à l’aide
À l’aide d’un tournevis cruciforme, ouvrez la platine pivotante à l’aide

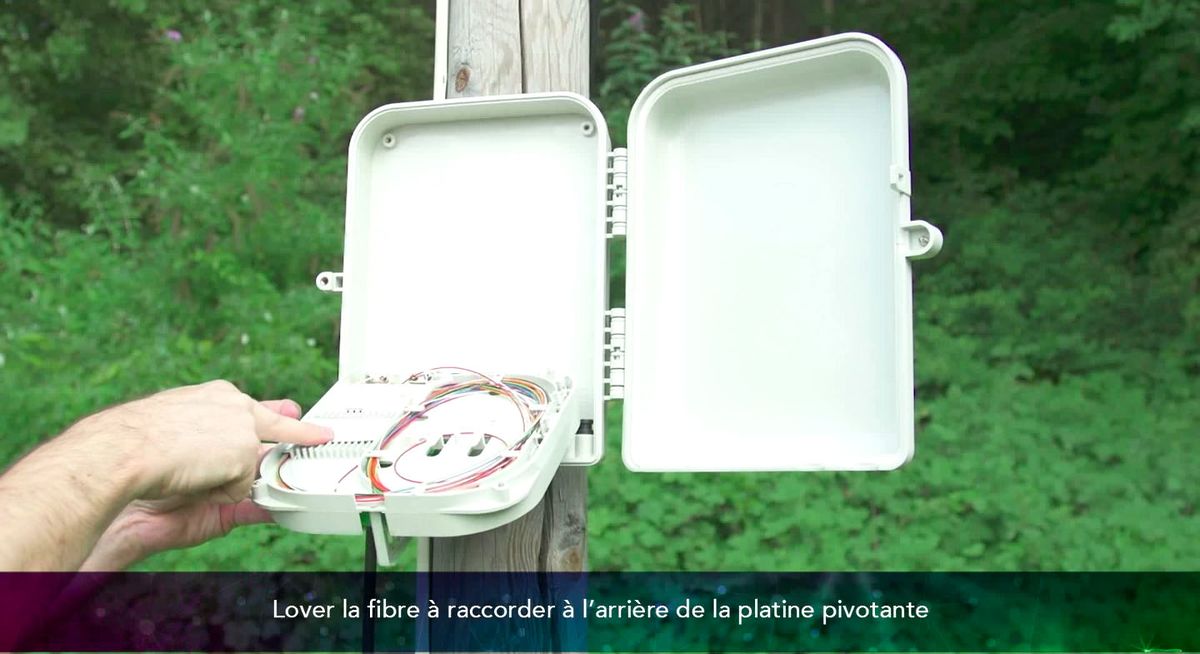

Étape 7 – Lovez la fibre à raccorder à l’arrière de la platine pivotante
Étape 8 – Revissez la platine amovible
Utilisez un tournevis cruciforme pour revisser la platine amovible.
